Обзор и тестирование видеокарты PowerColor Radeon HD 7850 SCS3

Видеокарты с активной системой охлаждения являются одним из основных источников шума в игровых системах. Компании Nvidia и AMD постоянно совершенствуют системы охлаждения своих видеокарт с целью понижения уровня шума. Компании партнеры часто предлагают видеокарты с системами охлаждения собственной разработки, которые, как правило, более эффективны и менее шумные. Но даже они по уровню шума не могут сравниться с пассивными системами охлаждения. Они лишены вентиляторов – основного источника шума. Такие системы охлаждения очень распространены среди видеокарт с низкой производительностью. Их графические процессоры очень мало греются, и для их охлаждения вполне хватит небольшого радиатора. Но бывают и исключения. Недавно компания PowerColor представила видеокарту PowerColor Radeon HD 7850 SCS3 оснащенную пассивной системой охлаждения. Видеокарты на графическом процессоре Pitcairn Pro могут обеспечить достаточный для современных игр уровень производительности. Но и греются они очень сильно. Максимальный уровень TDP таких видеокарт составляет 130 Вт. Поэтому особенно интересно как проявит себя пассивная система охлаждения на такой видеокарте. Сможет она обеспечить надлежащий температурный режим для стабильной работы видеокарты?

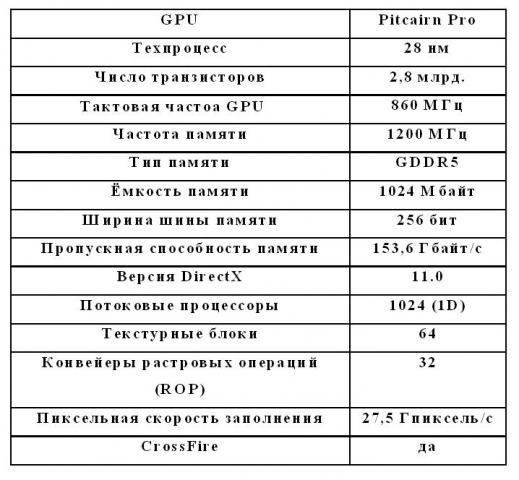

Основные технические характеристики видеокарты представлю в таблице.

Упаковка и комплект поставки

Видеокарта поставляется в черной коробке с изображением системы охлаждения SCS3.

На обратной стороне упаковочной коробки размещены краткие технические характеристики видеокарты, минимальные требования к системе и блоку питания.

Здесь указано, что на видеокарте используются качественные комплектующие и пассивная система охлаждения. Также сказано о том, что производитель рекомендует устанавливать видеокарту в корпус, оснащенный двумя вентиляторами, расположенными на передней и задней панелях. Именно в этом случае будет обеспечиваться оптимальное охлаждение.

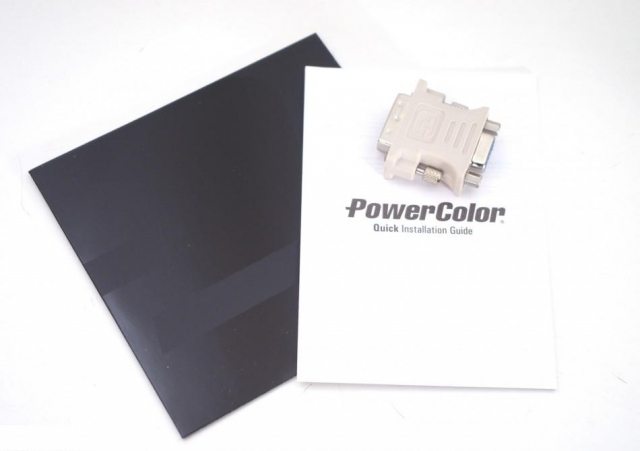

Комплект поставки состоит из бумажной документации, диска и переходника DVI/VGA.

Система охлаждения

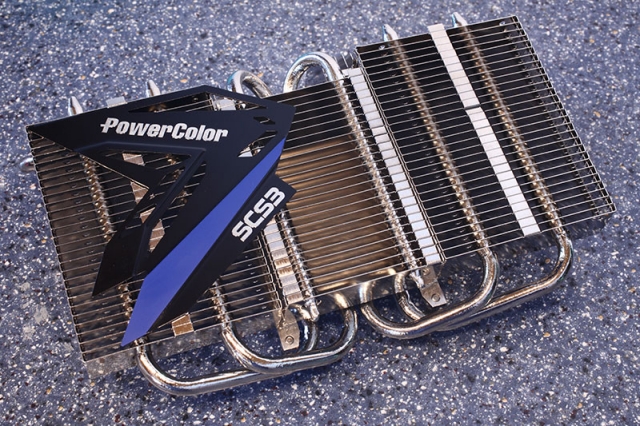

Система охлаждения SCS3 состоит из шести тепловых трубок диаметром 6 мм. Тепловые трубки контактируют с графическим процессором через медное основание.

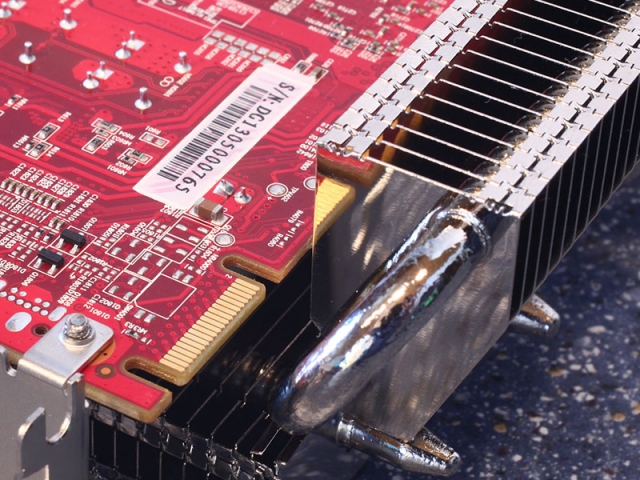

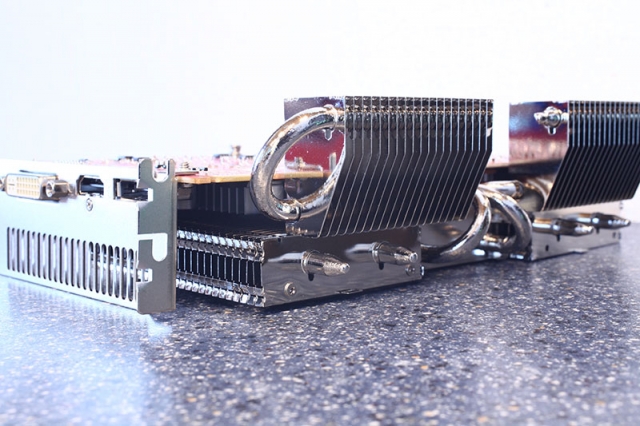

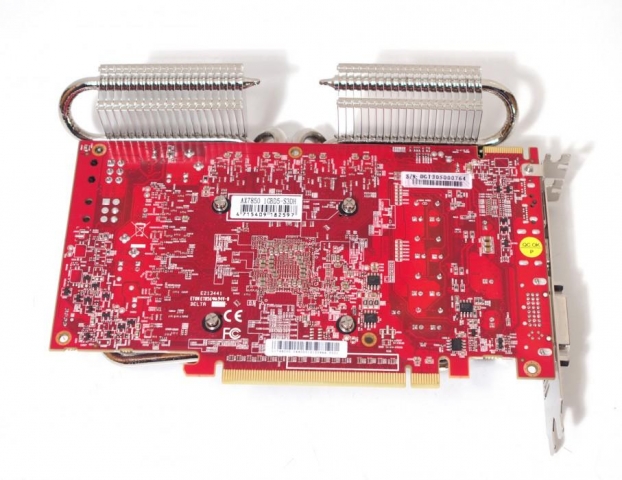

Стоит обратить внимание на габаритные размеры системы охлаждения. Две тепловые трубки оснащены радиаторами, которые выступают с обратной стороны печатной платы.

Такая конструкция системы охлаждения может вызвать конфликт с системой охлаждения центрального процессора или платами расширения.

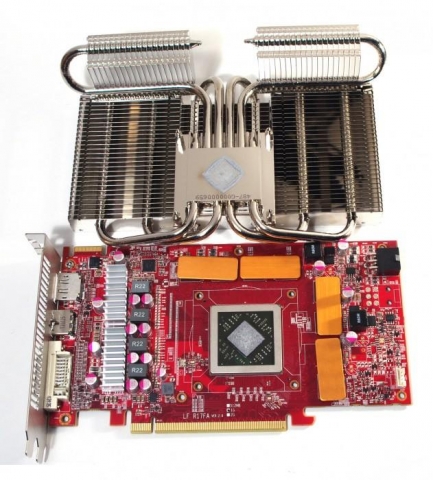

Микросхемы видеопамяти расположены с одной стороны печатной платы. В качестве радиаторов для микросхем видеопамяти выступают медные пластины (одна пластина на две микросхемы). Радиаторы на силовых элементах цепей питания и медные пластины на видеопамяти посажены на термоклей, поэтому снять их достаточно проблематично.

Печатная плата

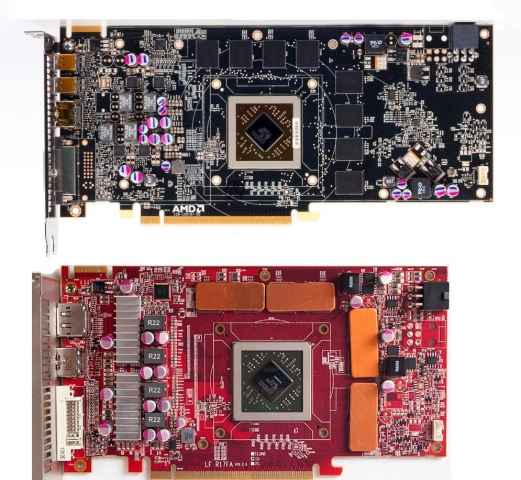

Печатная плата выполнена из текстолита красного цвета. Длина печатной платы уменьшилась с 240 мм у стандартной модели до 210 у HD 7850 SCS3.

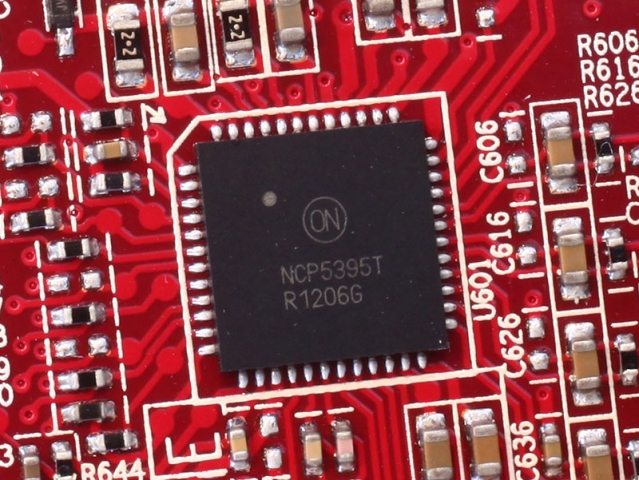

Из-за уменьшенной длины элементы расположены более плотно. Цепи питания графического процессора расположены в передней части. Как и в стандартной модели, питание графического процессора реализовано по четырехфазной схеме. Разводка цепей питания изменена. Полевые транзисторы цепей питания сгруппированы в один ряд и снабжены радиаторами. На стандартной видеокарте в каждой фазе питания применяется по одному DrMos транзистору. На HD 7850 SCS3 в каждой фазе используются три MOSFET транзистора. Такое решение довольно странное, так как у MOSFET транзистора тепловыделение больше чем у DrMos. Скорее всего, из-за этого на них и были установлены радиаторы. Управляет фазами питания контроллер NCP 5395T фирмы On Semiconductor.

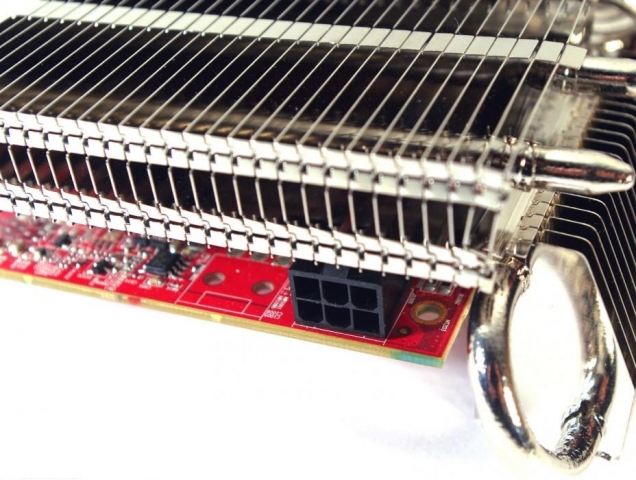

Для дополнительного питания на печатной плате распаян один разъем 6-pin. В отличие от стандартной модели он расположен на заднем краю платы. Поэтому при подключенном кабеле дополнительного питания длина видеокарт будет приблизительно одинаковой.

Для организации массива видеокарта оснащена одним разъемом CrossFire.

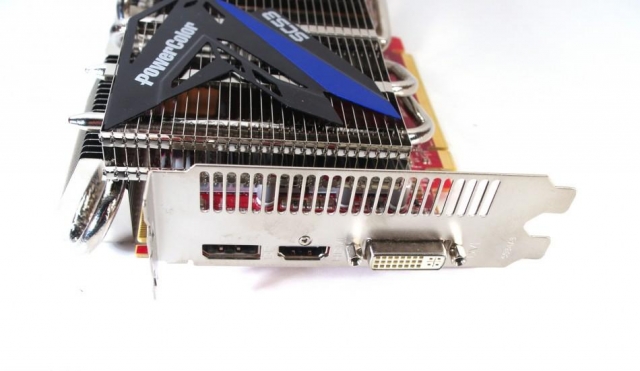

Для вывода изображения на видеокарте распаяно по одному разъему DVI, HDMI и DisplayPort.

Температурный режим и разгонный потенциал

Измерение температуры проводилось в закрытом корпусе. Температура в помещении была на уровне 25 градусов. Как и рекомендует производитель в корпусе на передней и задней панелях были установлены вентиляторы.

Температура видеокарты без нагрузки составляла 37 градусов. Стандартная видеокарта в таких условиях нагревалась до 31 градуса. Во время тестов температура видеокарты PowerColor Radeon HD 7850 SCS3 повысилась до 92 градусов. Стандартная модель нагрелась до 65 градусов.

При отключении корпусных вентиляторов видеокарта перегревалась, из-за чего падала производительность, а порой были сбои в работе системы.

Оценивать разгонный потенциал видеокарты в таких условиях невозможно. Но все же с включенными вентиляторами и открытой боковой стенкой корпуса графический процессор удалось разогнать до 997 Мгц. Память разогналась до 1315 Мгц. После разгона температура видеокарты повысилась до 94 градусов.

Тестирование

Для тестирования видеокарты был собран тестовый стенд:

Корпус Cooler Master HAF 912 Combat

Процессор AMD FX-8350

Материнская плата Asus SABERTOOTH 990FX R2.0 AM3+ ATX

Оперативная память Geil DDR3 2x8192Mb PC3-12800 1600MHz

Жесткий диск Western Digital 500GB 64MB 10000 rpm

Блок питания Thermaltake EVO BLUE 850W

Операционная система Windows 7

Для сравнительной оценки производительности были взяты видеокарты:

HIS Radeon HD 7790 iCooler 1024Mb (частота процессора – 1000 МГц, памяти – 6000 МГц); ;

HIS Radeon HD 7870 Ice Q 2048Mb (частота процессора – 1000 МГц, памяти – 4800 МГц);

Asus GeForce GTX 650 Ti 1024Mb (частота процессора – 928 МГц, памяти – 5400 МГц);

Palit GeForce GTX 650 Ti BOOST 2048Mb (частота процессора – 1033 МГц, памяти – 6008 МГц);

MSI GeForce GTX660 Ti 2048Mb (частота процессора – 1019 МГц, памяти – 6000 МГц).

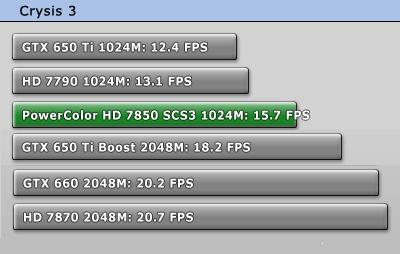

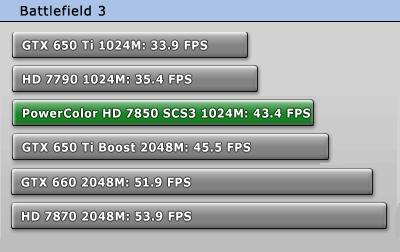

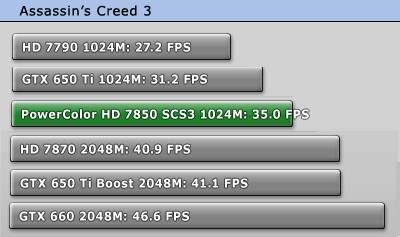

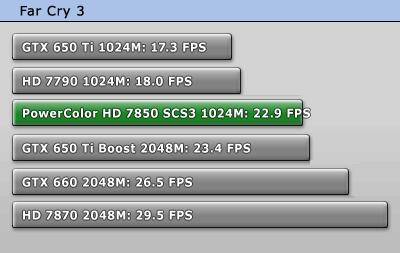

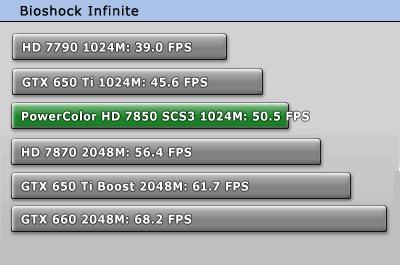

Тестирование в игровых приложениях проходило при следующих настройках:

Разрешение экрана – 1920 х 1200;

Уровень сглаживания – 4АА;

Качество графики – высокое.

Выводы

Видеокарта PowerColor Radeon HD 7850 SCS3 является самой мощной видеокартой с пассивной системой охлаждения. Но полностью отказаться от использования вентиляторов в своей системе пользователь не может. Массивная система охлаждения видеокарты не может должным образом охладить графический процессор Pitcairn Pro с его тепловыделением в 130 Вт в закрытом корпусе. Даже при наличии двух вентиляторов температура видеокарты находится на критическом уровне. Разгонять такую видеокарту вообще невозможно. Здесь скорее наоборот придется снижать рабочие частоты графического процессора и памяти, а также их напряжения питания.

Собирать массив из двух таких видеокарт тоже не стоит.

Производитель не стал снижать рабочие частоты графического процессора и видеопамяти, поэтому производительность находится на уровне стандартной модели.
