Обзор и тестирование твердотельного накопителя ASUS RAIDR Express 240 Гб с интерфейсом PCI-E.

Твердотельные накопители (SSD) по сравнению с обычными жесткими дисками (HDD) обладают рядом преимуществ. У них нет подвижных частей, и как следствие - выше надежность, они потребляют меньше энергии, а в процессе работы практически не нагреваются. Но самое главное преимущество перед обычными жесткими дисками - это большая скорость чтения/записи данных. Вместе с тем, их объем еще не может сравниться с объемом жестких дисков. Но основным препятствием на пути их массового внедрения в системные блоки является сравнительно высокая стоимость. Тем не менее, твердотельные накопители все чаще встречаются в домашних системах. Обычно, это игровые системы среднего или высоко уровня, а также системы, ориентированные на работу с профессиональными программами. Для хранения основных данных в таких системах используются жесткие диски (или массив жестких дисков), а твердотельные накопители устанавливаются в качестве системного диска, на который устанавливаются основные программы. Благодаря этому при сравнительно небольших затратах пользователь может значительно увеличить скорость работы своей системы.

Наибольшее распространение получили твердотельные накопители форм-фактора 2,5" с интерфейсом подключения SATA 6 Гбит/с. Помимо них на рынке присутствуют еще накопители с интерфейсом mSATA, которые в основном используются в ультрабуках и накопители с интерфейсом PCI Express. Именно с таким накопителем мы познакомимся в данном обзоре.

Упаковка, комплект поставки, технические характеристики

Компания ASUS продолжает расширять линейку продукции ROG (Republic of Gamers), которая ориентирована на пользователей, увлекающихся компьютерными играми и разгоном. С недавних пор в линейке появился первый твердотельный накопитель, причем с интерфейсом

PCI Express - ASUS RAIDR Express.

Накопитель поставляется в упаковочной коробке, которая оформлена в характерном для данной линейки стиле, с преобладанием темно-красных оттенков.

На лицевой стороне упаковки помимо названия и объема накопителя расположен ряд ярлыков. Из них пользователь узнает о технологиях и возможностях работы накопителя, а также о наличии в комплекте поставки специальных программ.

На обратной стороне упаковочной коробки размещены основные технические характеристики твердотельного накопителя.

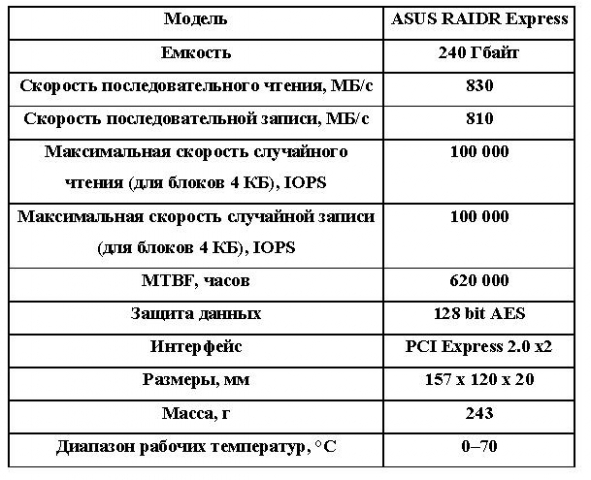

Технические характеристики приведу в виде таблицы.

Упаковочная коробка имеет откидную панель, на внутренней стороне которой расположено описание технологии RAMDisk, которая позволяет создавать логические разделы в оперативной памяти и программы SSD TweakIt.

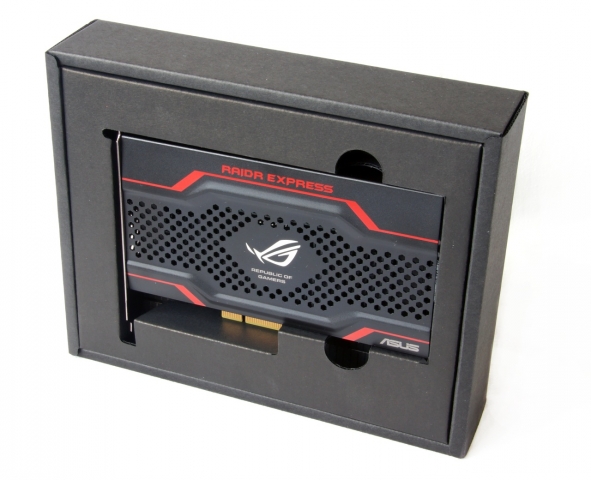

Сам твердотельный накопитель упакован еще в одну коробку.

Комплект поставки накопителя состоит из руководства пользователя и диска с программным обеспечением.

Конструкция и печатная плата

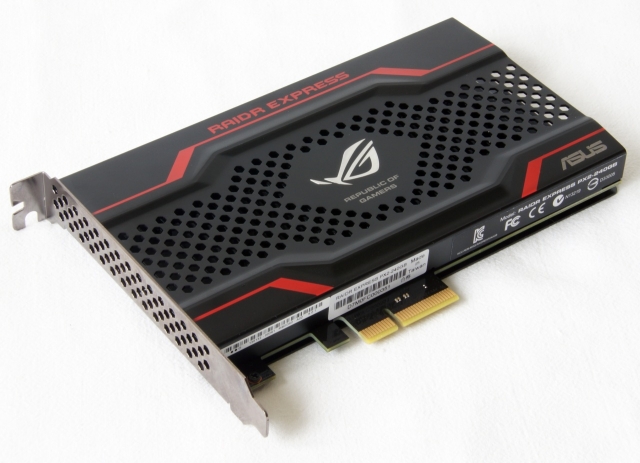

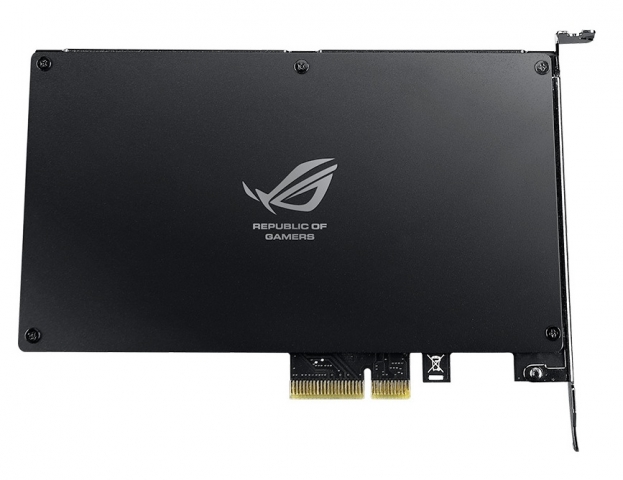

Твердотельный накопитель выполнен в виде печатной платы с интерфейсом PCI Express. С лицевой стороны накопитель закрыт декоративным металлическим кожухом с отверстиями для охлаждения.

Также на кожухе расположен логотип линейки ROG. С обратной стороны накопителя установлена металлическая пластина, на которую тоже нанесен логотип линейки.

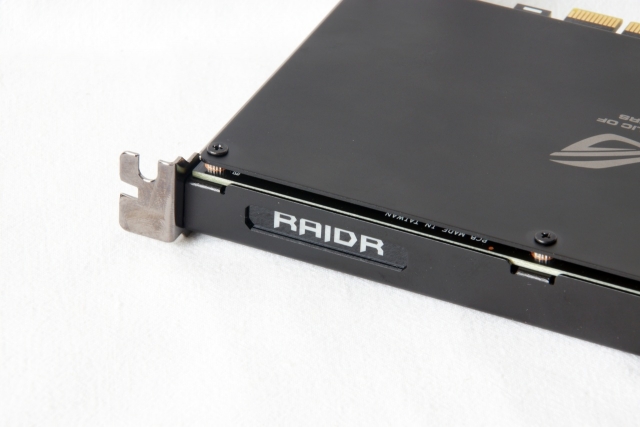

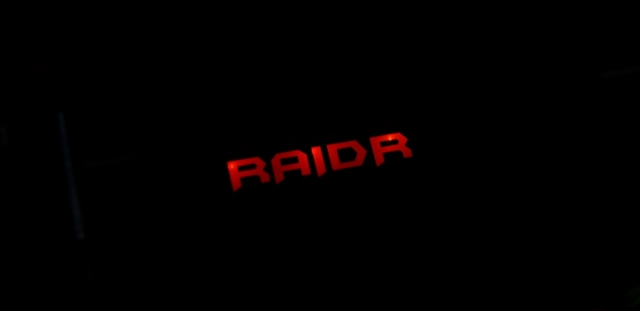

На боковой стороне SSD имеется надпись «RAIDR» со светодиодной подсветкой красного цвета.

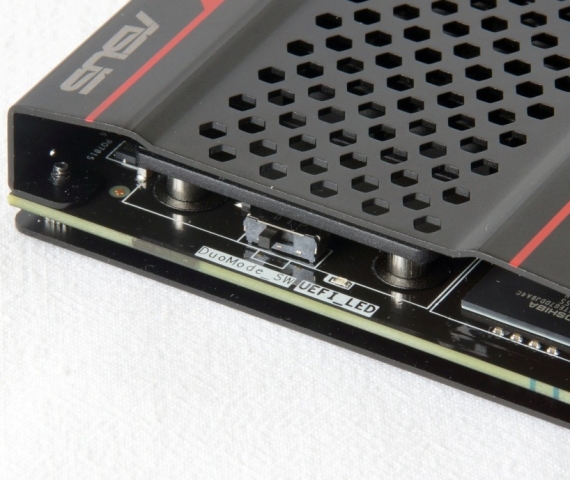

В задней части накопителя установлен микропереключатель DuoMode.

С помощью данного переключателя можно выбрать режим работы Legacy или UEFI. Режим Legacy необходимо использовать со старыми материнскими платами с традиционным BIOS. При выборе режима UEFI рядом с переключателем загорается желтый светодиод.

Накопитель имеет разъем PCI Express 2.0 x2, который конструктивно отличается от PCI-E x1. Поэтому для установки накопителя придется использовать разъем PCI Express x4 или PCI Express x16.

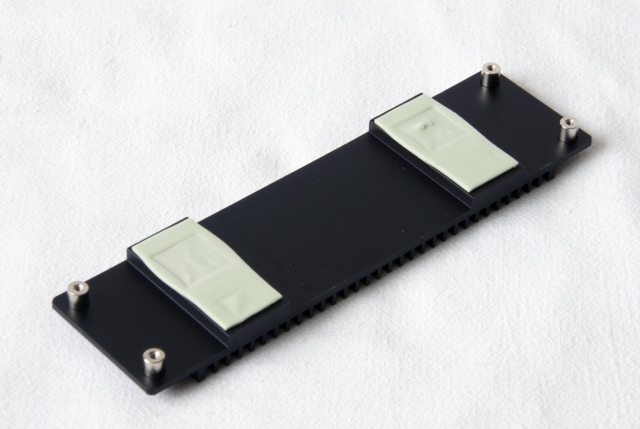

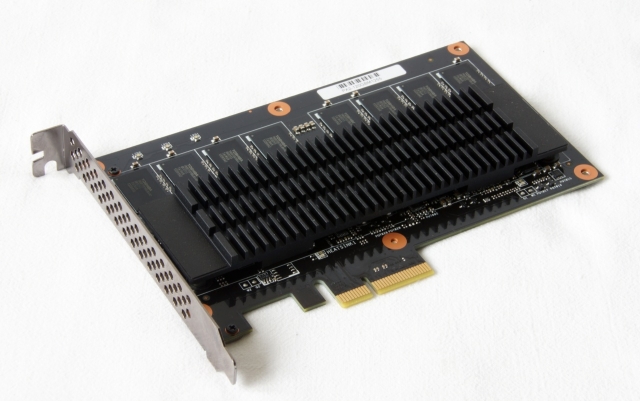

Сняв металлический кожух с лицевой панели, обнаруживаем под ним радиатор.

Радиатор крепится к плате с помощью винтов.

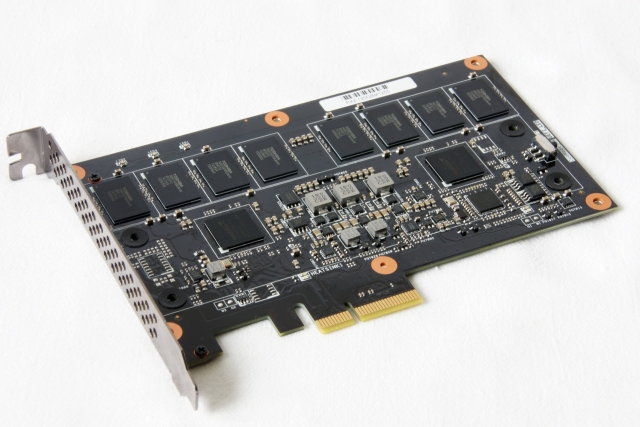

Открутив их, обнаруживаем, что радиатор служит для охлаждения трех контроллеров.

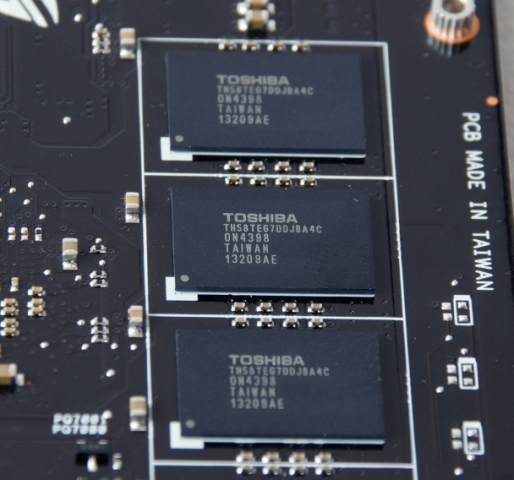

Помимо трех контроллеров на печатной плате распаяно шестнадцать (по восемь с каждой стороны) микросхем памяти Toggle NAND MLC производства Toshiba. Емкость каждой микросхемы составляет 16 Гб, а общий объем накопителя составляет 256 Гб. Но пользователю доступны 240 Гб, а остальные зарезервированы для нужд самого накопителя (для хранения контрольных сумм циклических кодов и «подменного фонда» ячеек памяти, компенсирующих неравномерный износ). Микросхемы памяти изготовлены по 19-нм техпроцессу. На микросхемы нанесена маркировка - TH58TEG7DDJBA4C.

Исходя из технических особенностей микросхем памяти, они могут иметь проблемы при работе с файлами маленького объема, а также имеют меньшее время наработки на отказ - 620000 часов. Как уже было отмечено выше, в накопителе используется три контроллера. Из них два контроллера SF-2281 и один контроллер Marvell 88SE9230. Это связано с тем, что накопитель ASUS RAIDR Express представляет собой два накопителя, объединенных в массив уровня RAID 0. Каждый из накопителей имеет объем 120 Гб и управляется контроллером SF-2281. Микросхема Marvell 88SE9230В выступает в качестве аппаратного RAID-контроллера. Массив RAID 0 в идеале может обеспечить двукратный прирост быстродействия в сравнении с одним накопителем. Но есть и обратная сторона медали. Для массива нельзя выполнить процедуру Secure Erase, обновить управляющий микрокод, а также у массивов есть проблемы с командой TRIM. Для выполнения процедуры Secure Erase пользователю придется «разобрать» массив. Тем не менее, для ASUS RAIDR Express заявлена поддержка команды TRIM.

Программное обеспечение

Вместе с твердотельным накопителем ASUS RAIDR Express пользователь получает следующие программы: SSD TweakIt, HybridDisk и RAMDisk.

Программа SSD TweakIt служит для обслуживания накопителя и оптимизации производительности. С помощью SSD TweakIt можно активировать функцию I/O Booster для повышения скорости выполнения операций ввода-вывода. С ее помощью также можно обновить прошивку накопителя и подать команду Secure Erase. Для выполнения команды Secure Erase пользователю необходимо «разобрать» RAID массив предварительно зайдя в BIOS накопителя.

Программа HybridDisk служит для повышения быстродействия жесткого диска путем кэширования часто используемых данных. Под кеширование данных пользователь может отвести весь объем твердотельного накопителя или только его часть.

RAMDisk служит для создания виртуальных жестких дисков.

Тестирование

Для тестирования твердотельного накопителя ASUS RAIDR Express была собрана следующая система:

Процессор Intel Core i5-4670K 3400MHz L3-6144Kb DMI s1150 box;

Материнская плата Asus Maximus VI Hero s1150 ATX;

Оперативная память Corsair DDR3 2x8GB PC3-12800 1600 MHz;

Видеокарта MSI GeForce GTX650 Ti 1024 Mb GDDR5;

Жесткий диск Western Digital 600 GB 32 MB 10000 rpm 2.5" SATAIII;

Блок питания Chieftec TPS-650S 650W bulk;

Операционная система Microsoft Windows 7 SP1 Ultimate 64-bit Russian.

Для тестирования производительности использовались следующие программы:

CrystalDiskMark;

AS SSD Benchmark;

Futuremark PCMark 7;

У всех твердотельных накопителей по мере их заполнения снижается скорость записи. Для устранения этого эффекта использует команда TRIM. В идеальном случае после подачи команды TRIM производительность накопителя должна вернуться к первоначальным значениям. Но у накопителей основанных на контроллерах SandForce SF-2281 даже после подачи команды TRIM скорость не восстанавливается до первоначального значения. В связи с этим в тесте CrystalDiskMark скорость записи проверялась два раза. Первый раз до полного заполнения и второй раз после полного заполнения и подачи команды TRIM. Все последующие тесты проводились после подачи команды TRIM.

Результаты тестов

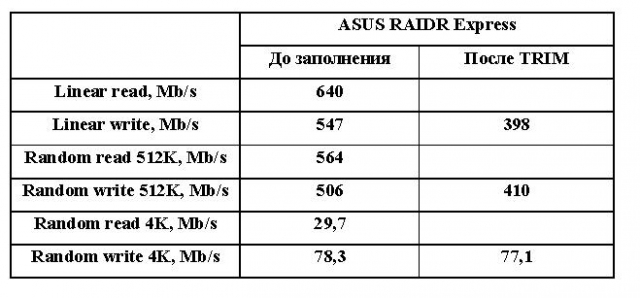

CrystalDiskMark

AS SSD Benchmark

Futuremark PCMark 7

Тестирование программой CrystalDiskMark наглядно показало, что твердотельный накопитель ASUS RAIDR Express действительно имеет проблемы при работе с мелкими файлами. Скорость чтения/записи была существенно снижена. Также данный тестовый пакет подтвердил тот факт, что даже после подачи команды TRIM скорость записи у накопителя не вернулась к первоначальному значению. Потери в скорости составляют порядка 20-25% и не наблюдаются только при работе с мелкими файлами.

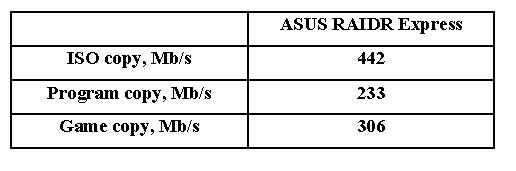

Хорошие результаты накопитель показал в тесте AS SSD Benchmark, который

измеряет скорость выполнения копирования в пределах одного логического раздела.

В тестовом пакете Futuremark PCMark 7, имитирующем повседневную работу, показатели накопителя ASUS RAIDR Express сопоставимы с показателями SSD накопителей с интерфейсом SATA 6 Гбит/с.

Выводы

При выборе микросхем памяти производитель отдал предпочтение микросхемам, которые оптимизированы для работы с крупными файлами. Это наглядно демонстрируют показатели скорости чтения/записи в тесте CrystalDiskMark. При выполнении повседневных задач данный накопитель не имеет преимущества перед обычными SSD с интерфейсом SATA 6 Гбит/с.

При этом необходимо отметить, что ASUS RAIDR Express стоит значительно дороже, чем SSD с интерфейсом SATA 6 Гбит/с и таким же объемом. Поэтому, на мой взгляд, выгоднее приобрести обычный SSD накопитель, а данную модель можно рекомендовать только фанатам серии ROG.
