Обзор и тестирование трех видеокарт Radeon HD 7970

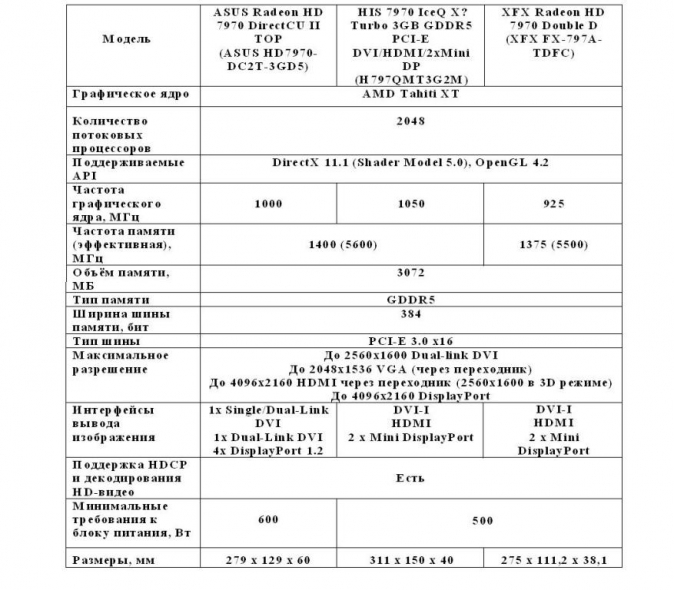

На протяжении нескольких лет компания AMD представляла новые поколения видеокарт раньше основного конкурента – компании Nvidia. Но после выпуска Nvidia новой 700 серии видеокарт ситуация на рынке изменилась. Теперь AMD приходится выступать в роли догоняющей компании. Анонс нового поколения видеокарт от AMD предварительно запланирован на середину осени. А пока конкурировать с новыми видеокартами от Nvidia будут видеокарты Radeon HD 7950, HD 7970 и HD 7990, которые благодаря снижению цен обладают неплохим соотношением цена/производительность. В данном тестировании рассмотрим три видеокарты Radeon HD 7970 в исполнении ASUS, HIS и XFX. Характеристики тестируемых видеокарт укажу в таблице.

Упаковка и комплект поставки

ASUS Radeon HD 7970 DirectCU II TOP

Видеокарта поставляется в большой упаковочной коробке с изображением рыцаря.

На лицевой стороне расположен ряд ярлыков. Из них пользователь может узнать о преимуществах системы охлаждения, частоте графического процессора, типе и объеме видеопамяти и о технологиях, которыми оснащена данная модель.

На обратной стороне упаковочной коробки размещена спецификация видеокарты. Ниже кратко рассказано о системе охлаждения Direct CUII, технологиях VGA HotWire и Digi+VRM и о программе GPU Tweak.

Вместе с видеокартой поставляется:

HIS 7970 IceQX2; Turbo

Видеокарта поставляется в упаковочной коробке с красочным оформлением.

Ярлыки на передней панели упаковочной коробки сообщают пользователю о заводском разгоне и преимуществах системы охлаждения IceQX2.

Ярлыки на задней панели сообщают об использовании на видеокарте высококачественной элементной базы и шестифазной схеме питания графического процессора.

Комплект поставки видеокарты содержит:

XFX Radeon HD 7970 Double D

Упаковочная коробка видеокарты имеет оригинальное оформление.

Описание технологий использованных в видеокарте расположено на задней панели упаковочной коробки.

Здесь сказано об использовании высококачественных компонентов и вентиляторов с защитой от пыли, увеличенной в два раза толщине проводников, а также о ряде технологий характерных для всего семейства Radeon HD 7970.

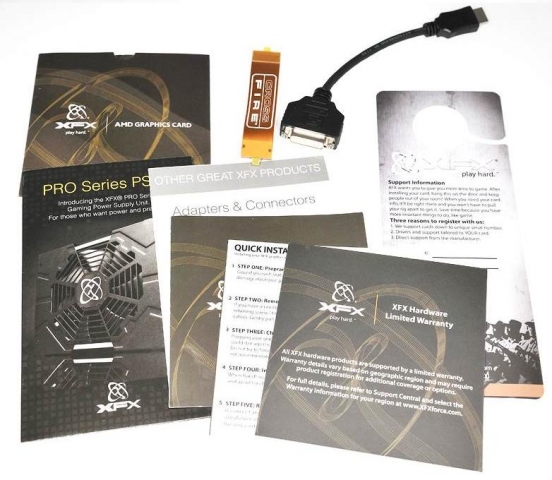

Комплект поставки содержит:

Комплекты поставки всех трех видеокарт практически одинаковы и, к сожалению, не содержат приятных бонусов или дополнений.

Конструкция

ASUS Radeon HD 7970 DirectCU II TOP

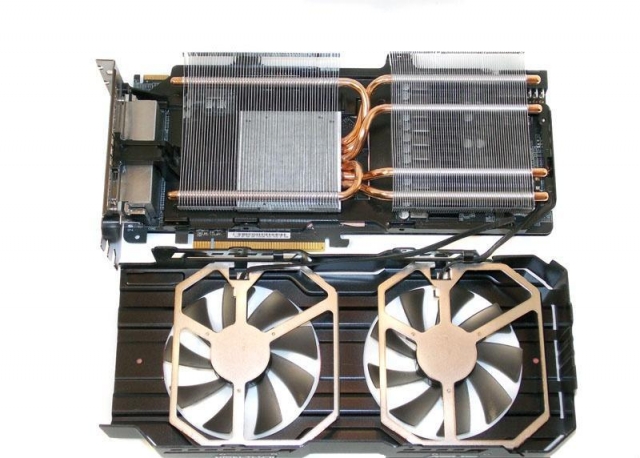

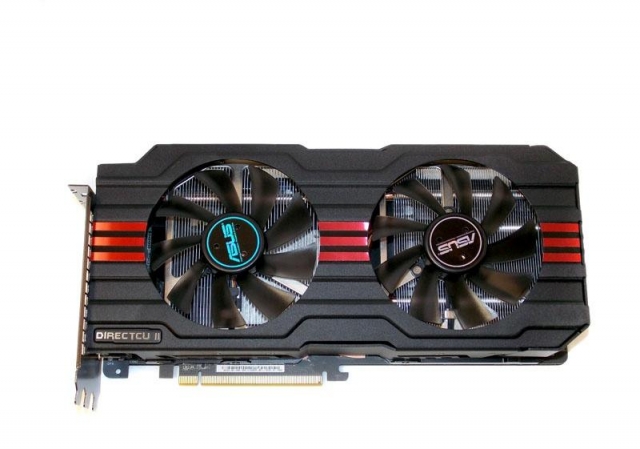

Видеокарта от компании ASUS оснащена фирменной системой охлаждения DirectCU II.

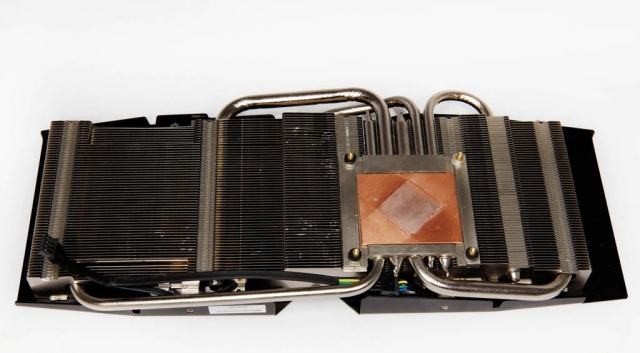

Она состоит из двух радиаторов, шести тепловых трубок и двух вентиляторов диаметром 90 мм, которые закреплены на декоративном кожухе. Вентиляторы защищены от попадания пыли, что продлит их срок службы.

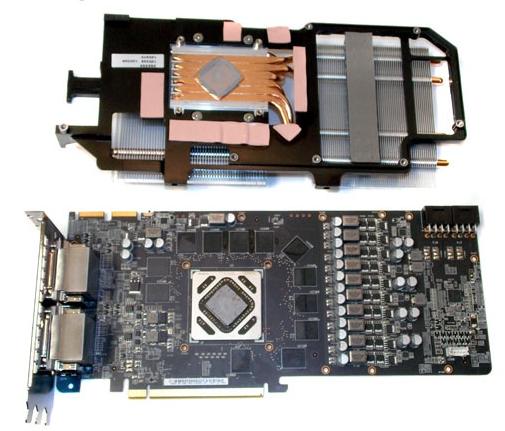

Система охлаждения имеет крепежную рамку, которая выступает в качестве радиатора для микросхем видеопамяти и силовых элементов цепи питания.

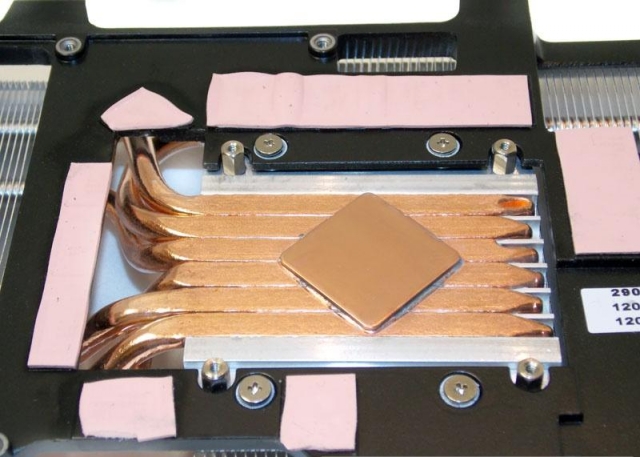

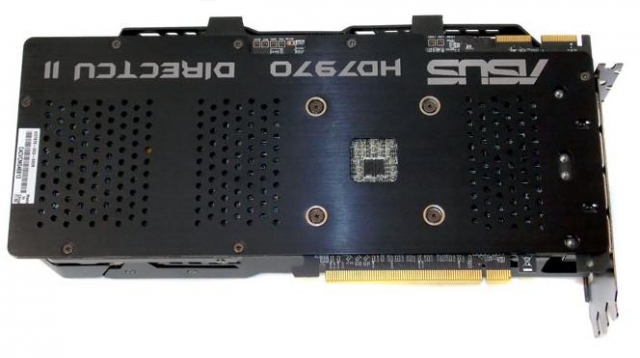

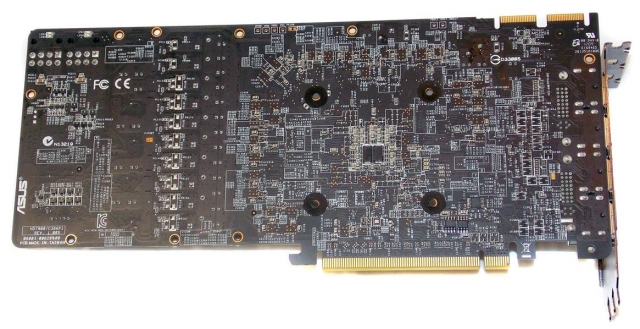

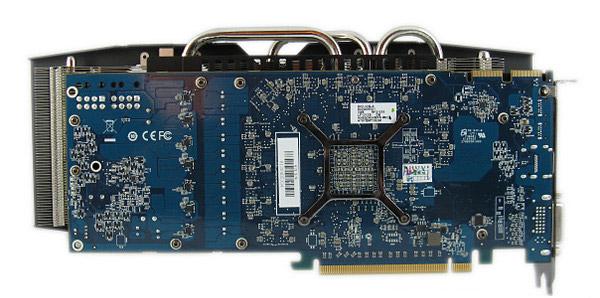

Для увеличения жесткости системы охлаждения с обратной стороны видеокарты установлена металлическая пластина. Дополнительный радиатор для полевых транзисторов в цепи питания пригодится в случае замены штатной системы охлаждения на более производительную или при разгоне видеокарты с использованием жидкого азота. Тепловые трубки контактируют непосредственно с графическим процессором.

Места контакта тепловых трубок с ребрами радиаторов не пропаяны, а сами трубки не защищены от окисления. Со временем это может ухудшить эффективность системы охлаждения. По высоте система охлаждения занимает 2,5 слота расширения, но интерфейсная панель занимает три слота.

HIS 7970 IceQX2; Turbo

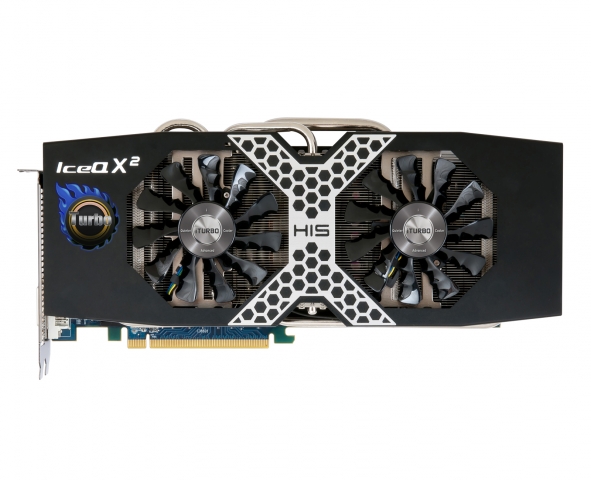

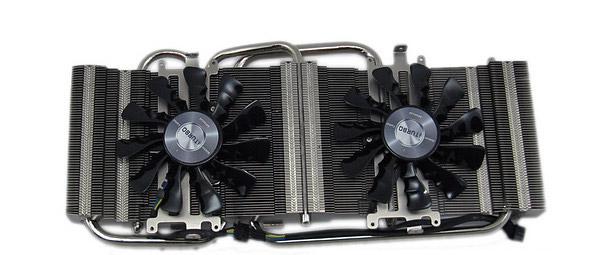

Система охлаждения IceQX2 состоит из радиатора, пяти тепловых трубок, двух вентиляторов диаметром 85 мм и декоративного кожуха.

Тепловые трубки имеют диаметр 6 мм и 8 мм.

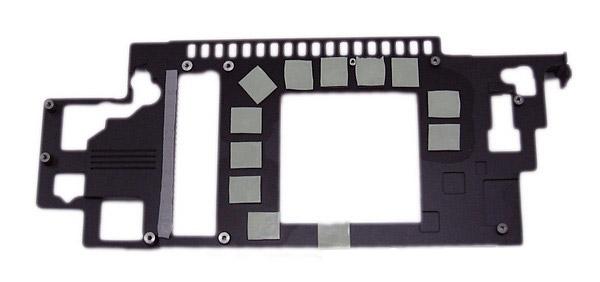

Микросхемы видеопамяти и силовые элементы в цепи питания охлаждаются с помощью металлической рамки.

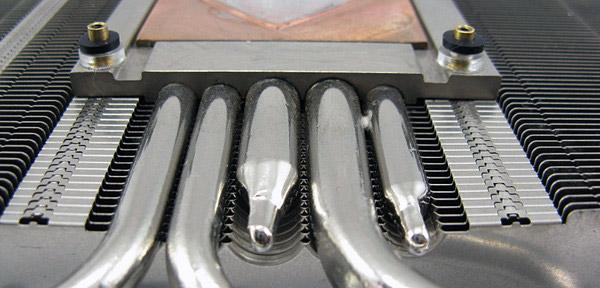

Трубки контактируют с графическим процессором через медное основание. Тепловые трубки защищены от окисления, а места контакта с ребрами радиатора пропаяны. По высоте система охлаждения не превышает двух слотов расширения.

XFX Radeon HD 7970 Double D

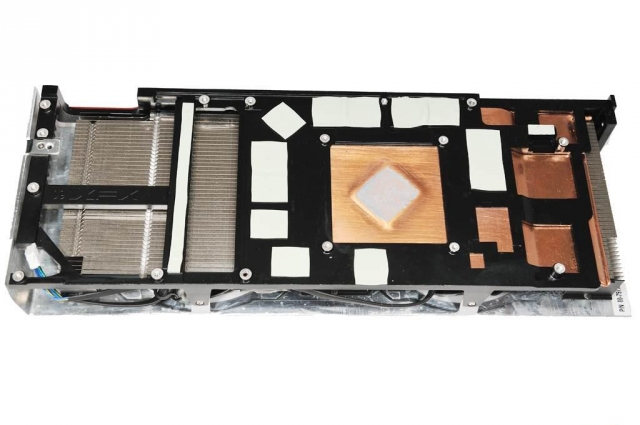

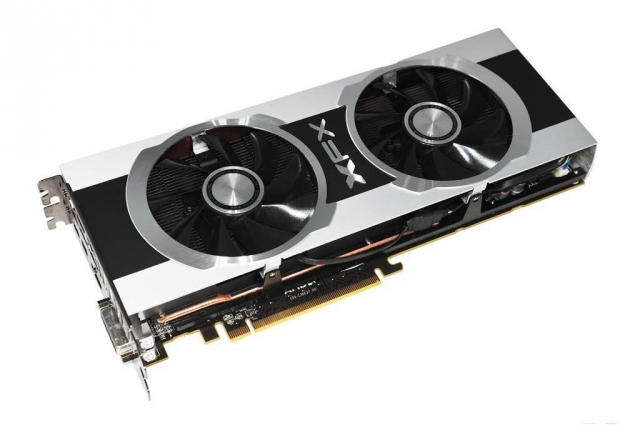

Система охлаждения видеокарты состоит из алюминиевого радиатора, в основании которого расположена испарительная камера.

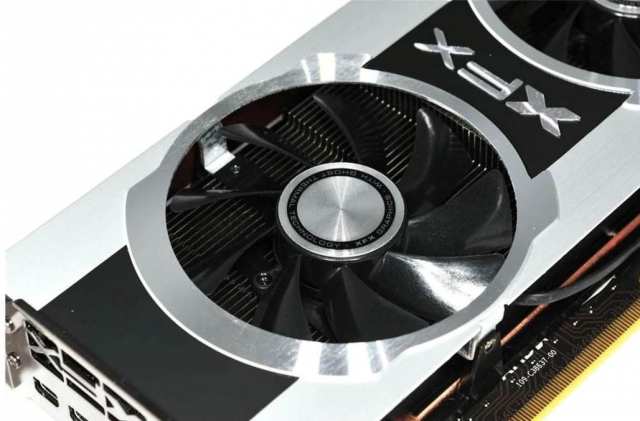

Испарительная камера выполнена из меди и напрямую контактирует с графическим процессором. Радиатор обдувается двумя вентиляторами с диаметром крыльчатки 85 мм.

Вентиляторы имеют защиту от пыли. Видеопамять и транзисторы в цепи питания охлаждаются с помощью металлической рамки. Закрывает систему охлаждения декоративный кожух с логотипом компании. По высоте система охлаждения занимает два слота расширения.

Печатная плата

ASUS Radeon HD 7970 DirectCU II TOP

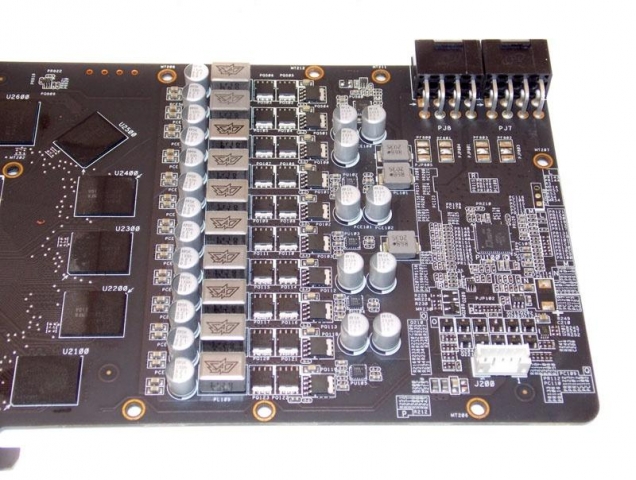

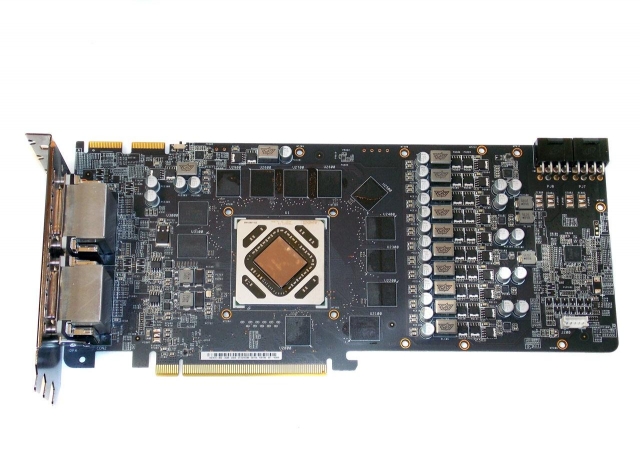

Разводка печатной платы отличается от стандартной модели. Подсистема питания получила увеличенное с 7 до 10 количество фаз.

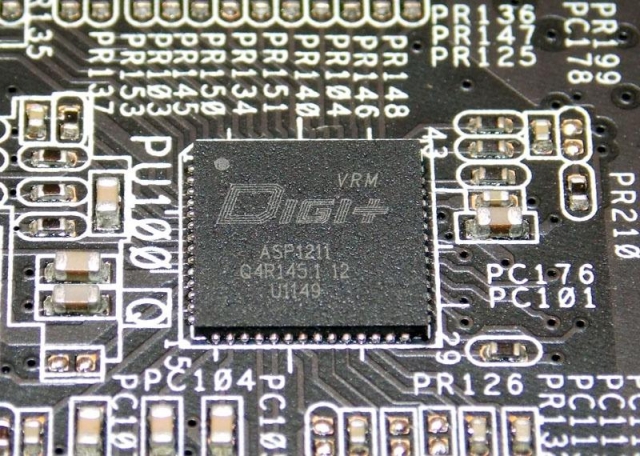

Восемь фаз обеспечивают питание графического процессора и две - питание видеопамяти. Управляет фазами питания микроконтроллер ASP1211, который поддерживает активное переключение между фазами и отключает неиспользуемые фазы в режиме малой нагрузки.

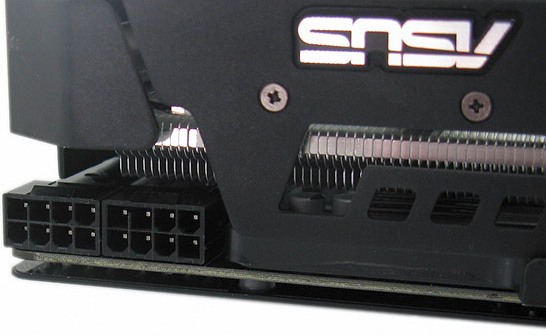

В отличие от стандартной модели дополнительное питание подается через два разъема 8-pin.

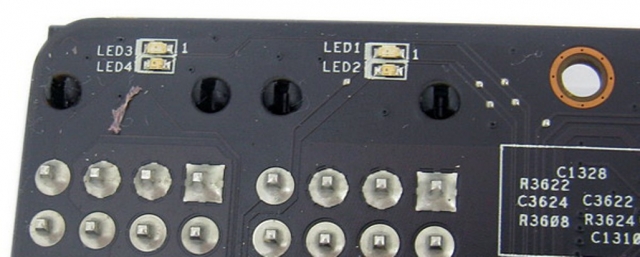

Возле разъемов дополнительного питания с обратной стороны печатной платы расположены светодиоды, которые информируют пользователя об их активности.

Зеленый светодиод – разъем активен и на видеокарту поступает питание. Красный – разъем неактивен и через него не поступает питание на видеокарту. Рядом с разъемами Cross Fire X расположен микропереключатель.

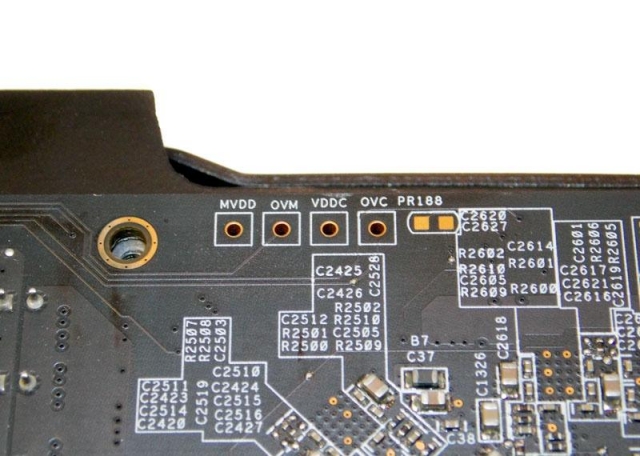

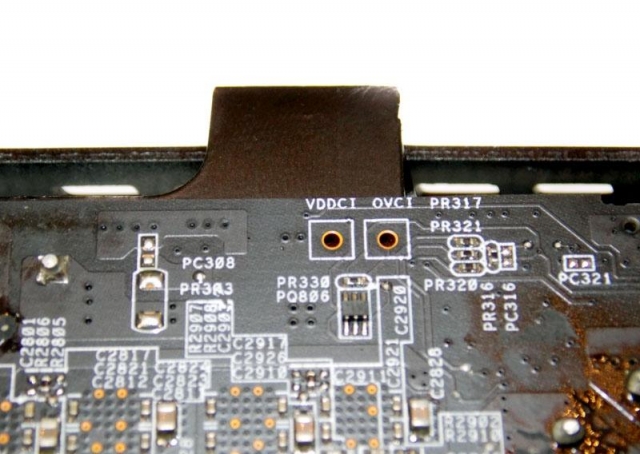

С его помощью пользователь может переключить один из разъемов DVI в режим Single Mode. В этом случае активируется четвертый разъем Display Port. Еще одна особенность данной видеокарты - наличие контактных площадок VGA HotWire.

Пользователь может подключить видеокарту к материнской плате от ASUS, которая поддерживает данную функцию. В этом случае управлять разгоном видеокарты можно напрямую из BIOS материнской платы. Только следует учесть, что провода к контактным площадкам придется припаивать, а в этом случае пользователь теряет гарантию на видеокарту. Видеокарта получила заводской разгон. Номинальная частота графического процессора была увеличена до 1000 МГц. Видеопамять теперь работает на частоте 5600 МГц. Микросхемы видеопамяти с маркировкой H5GQ2H24MFR R0C производятся компанией Hynix.

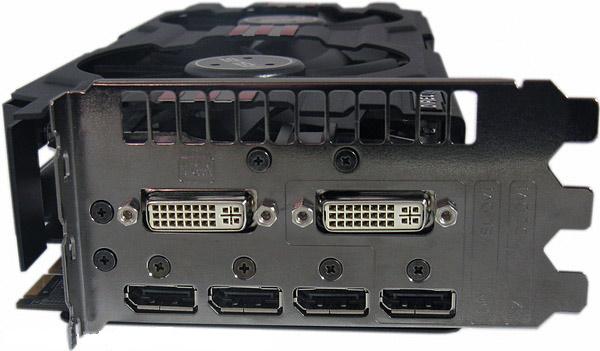

Из видеовыходов на карте присутствует два разъема DVI и четыре Display Port.

HIS 7970 IceQX2 Turbo

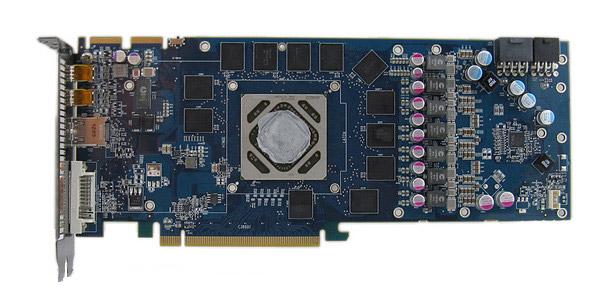

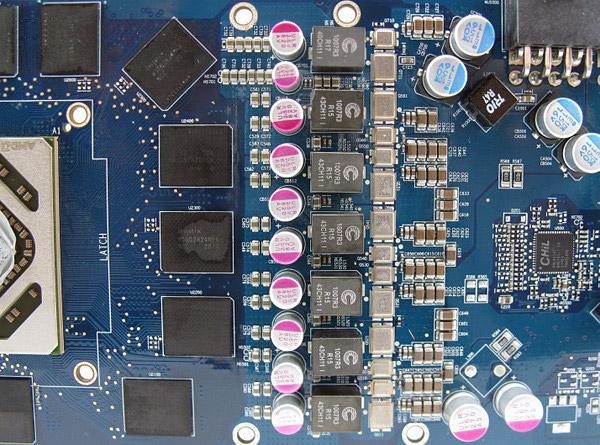

Инженеры компании не стали изменять разводку печатной платы. Она полностью соответствует стандартной модели. Подсистема питания состоит из 7 фаз.

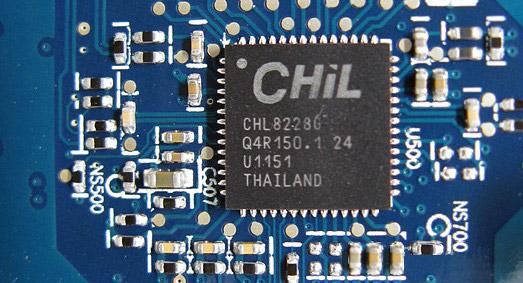

Шесть фаз питают графический процессор и одна - видеопамять. Управляет фазами питания контроллер CHiL 8228G.

Для дополнительного питания на видеокарте распаяны разъемы 6-pin и 8-pin.

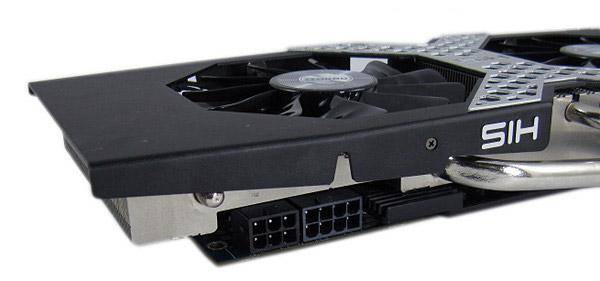

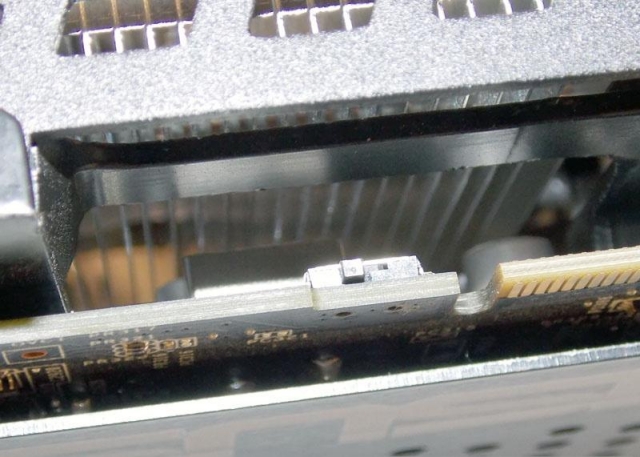

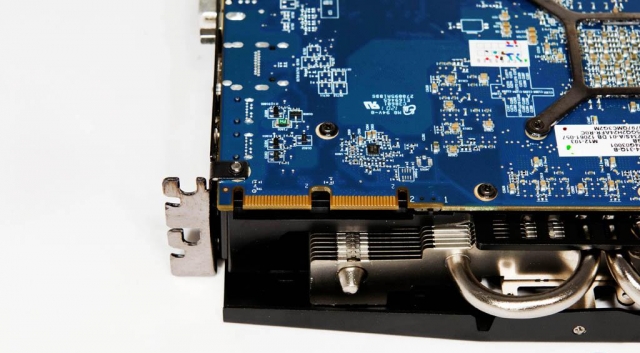

Система охлаждения видеокарты затрудняет доступ к разъемам питания из-за чего отсоединять кабели питания немного неудобно. Как и у стандартной модели, возле разъемов Cross Fire X на плате распаян микропереключатель.

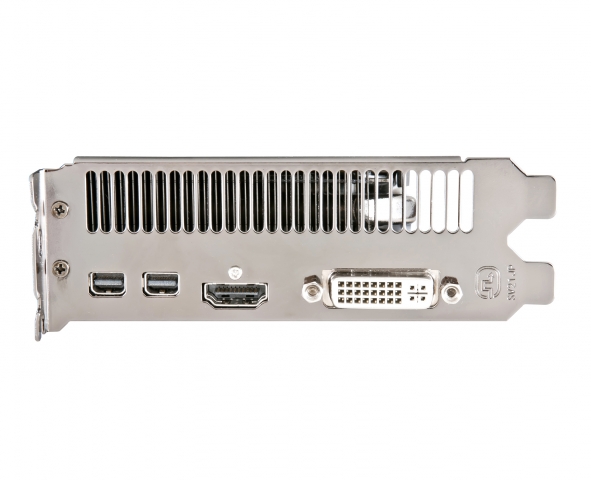

Им пользователь может выбрать одну из версий BIOS. Видеокарта тоже подверглась заводскому разгону. Графический процессор и видеопамять работают на частотах 1050 МГц и 5600 МГц соответственно. Видеопамять набрана микросхемами Hynix с маркировкой H5GQ2H24MFR T2C. Для вывода изображения на видеокарте распаяны разъемы: DVI, HDMI и два mini Display Port.

XFX Radeon HD 7970 Double D

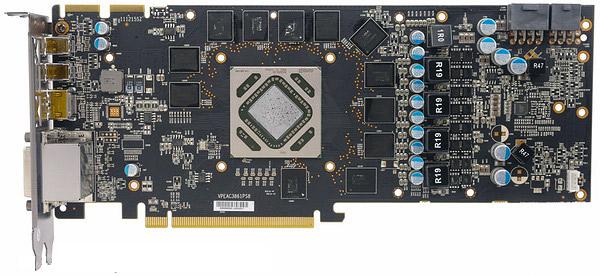

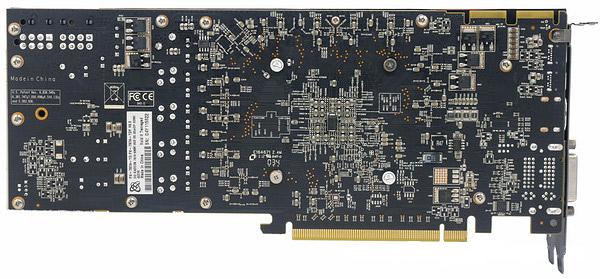

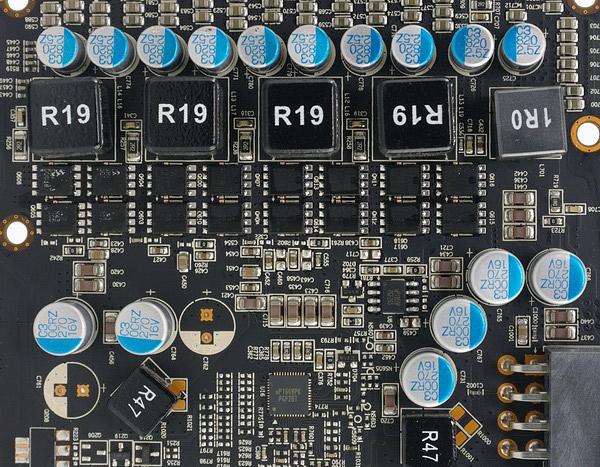

Инженеры компании решили упростить подсистему питания данной модели. Общее число фаз питания уменьшилось с 7 до 5.

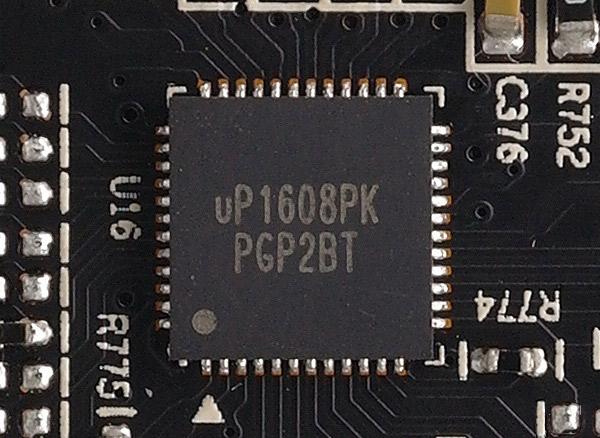

Четыре фазы питают графический процессор и одна фаза питает видеопамять. В качестве контроллера используется микросхема mP1608PK.

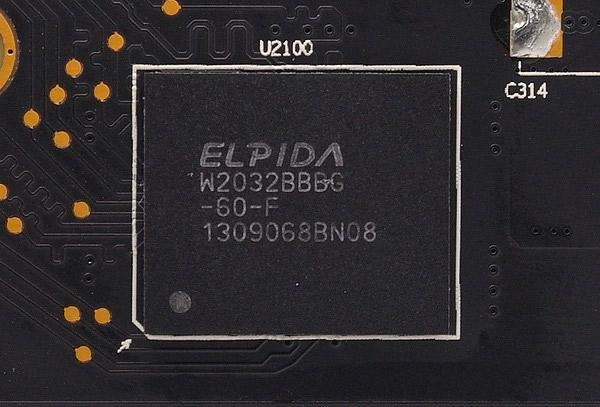

Графический процессор и видеопамять работают на частотах 925 МГц и 5500 МГц соответственно. Микросхемы видеопамяти производства Elpida имеют маркировку W2032BBBG-60-F.

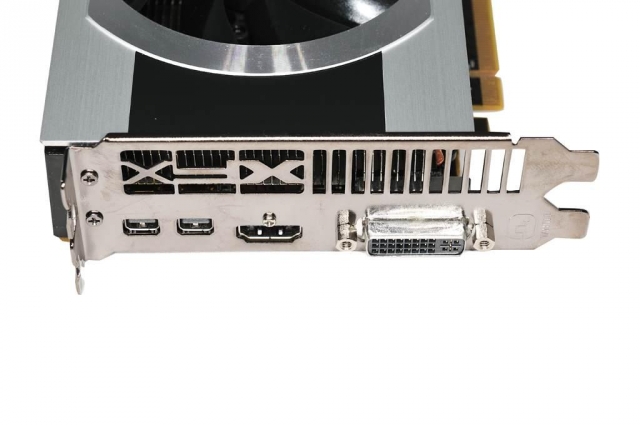

Из видеовыходов на карте присутствуют разъемы: DVI, HDMI и два mini Display Port.

Температурный режим и разгонный потенциал

В игровых приложениях при автоматической регулировке скорости вращения вентиляторов температура видеокарт составляла:

ASUS Radeon HD 7970 DirectCU II TOP – 80 градусов, скорость вращения вентиляторов – 55 % от максимальной;

HIS 7970 IceQX2; Turbo – 73 градуса, скорость вращения вентиляторов – 64% от максимальной;

XFX Radeon HD 7970 Double D – 80 градусов, скорость вращения вентиляторов – 70 % от максимальной.

Принудительная установка максимальной скорости вращения вентиляторов позволила снизить температуру до следующих значений:

ASUS Radeon HD 7970 DirectCU II TOP – 69 градусов;

HIS 7970 IceQX2; Turbo – 68 градусов;

XFX Radeon HD 7970 Double D – 76 градусов.

При оценке разгонного потенциала удалось добиться стабильной работы видеокарт на следующих частотах:

ASUS Radeon HD 7970 DirectCU II TOP частота графического процессора – 1178 МГц, видеопамяти – 6800 МГц;

HIS 7970 IceQX2; Turbo частота графического процессора – 1230 МГц, видеопамяти – 6868 МГц;

XFX Radeon HD 7970 Double D частота графического процессора – 1035 МГц, видеопамяти – 6800 Мгц.

После разгона температура видеокарт находилась на уровне 83 – 85 градусов.

Тестирование

Тестовый стенд

Процессор Intel Core i5-4670K;

Материнская плата MSI Z87 MPOWER MAX s1150 ATX;

Оперативная память Kingston DDR3 2x8192Mb PC3-15000 1866 MHz;

Жесткий диск Samsung 250 Gb SSD 2,5" SATAIII;

Блок питания Cooler Master Vanguard 80+ GOLD 850W;

Операционная система Windows 7

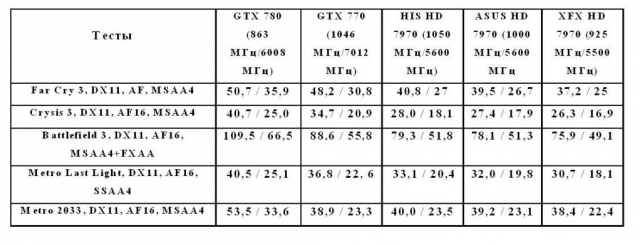

Тестирование в игровых приложениях проводилось в разрешениях 1920 х 1080 / 2560 х 1440.

Для сравнения производительности тестируемых видеокарт были взяты видеокарты:

InnoVISION GeForce GTX 780 (частота процессора - 863 МГц, памяти – 6008 МГц);

Inno3D GeForce GTX 770 Herculez 2000 (частота процессора - 1046 МГц, памяти – 7008 МГц).

Выводы

Игровые тесты показали, что видеокарты класса Radeon HD 7970 (HD 7970 GHz Edition) по производительности не могут конкурировать даже с GTX 770. Тем не менее, они позволяют играть в современные игры с разрешением 1920 х 1080 и максимальными настройками графики с включенным сглаживанием и фильтрацией. При больших разрешениях уже придется снижать настройки. Составить конкуренцию видеокартам, построенным на базе графического процессора GK110, они не могут. Для этих целей необходимо создавать массив из двух HD 7970 или приобретать Radeon HD 7990. Но в играх, неоптимизированных под Cross Fire, производительность будет оставаться намного ниже. Из протестированных видеокарт лучшим вариантом для покупки будет HIS 7970 IceQX2 Turbo. Благодаря заводскому разгону ее производительность в номинальном режиме приближается к видеокартам HD 7970 GHz Edition. Кроме этого у нее хорошая система охлаждения и лучший в тесте разгонный потенциал. ASUS Radeon HD 7970 DirectCU II TOP – неплохой вариант для опытного оверклокера, у которого есть материнская плата с поддержкой технологии VGA HotWire. Видеокарта XFX Radeon HD 7970 Double D разочаровала плохой системой охлаждения.
