Обзор и тестирование трех видеокарт GeForce GTX 780 от ASUS, MSI и Palit

Флагман новой 700 серии – видеокарта Nvidia GeForce GTX 780 была представлена в конце мая. Сразу после анонса компании-партнеры приступили к выпуску новой видеокарты. На тот момент никто из производителей не решался вносить какие-либо изменения в новинку. Поэтому все видеокарты были похоже друг на друга, а отличия были только в комплекте поставки и в оформлении упаковочной коробки. На данный момент производители стали выпускать модели с системами охлаждения собственной разработки, а некоторые даже вносят изменения в разводку печатной платы. Рассмотрим детально три видеокарты: ASUS GeForce GTX 780 DirectCU II, MSI GeForce GTX 780 TWIN FROZR GAMING и Palit GeForce GTX GTX 780 Super Jet Stream.

Прежде чем преступить непосредственно к рассмотрению тестируемых видеокарт вспомним, что из себя представляет стандартная модель от Nvidia.

Стандартная модель

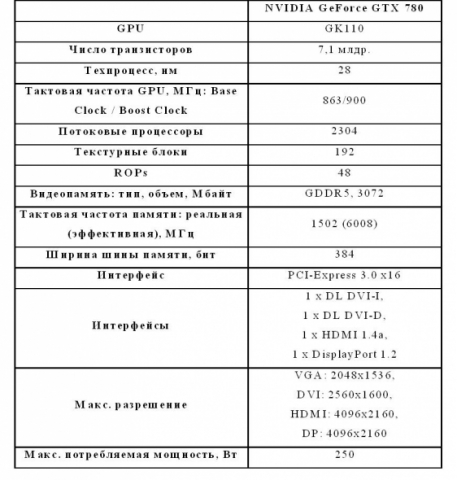

Видеокарта Nvidia GeForce GTX 780 основана на графическом процессоре GK110, который используется в видеокарте GTX TITAN. В отличие от GTX TITAN у GTX 780 в графическом процессоре отключены два мультипроцессора (SMX) из-за чего уменьшилось число CUDA ядер и количество текстурных блоков. Основные характеристики видеокарты Nvidia GeForce GTX 780 приведу в таблице.

Конструкция стандартной видеокарты GTX 780 практически не отличается от GTX TITAN.

Под металлическим кожухом системы вентиляции расположен радиатор с испарительной камерой в основании.

На видеокарте применяется система охлаждения турбинного типа.

Для охлаждения микросхем видеопамяти и силовых элементов в цепях питания используется металлическая рамка.

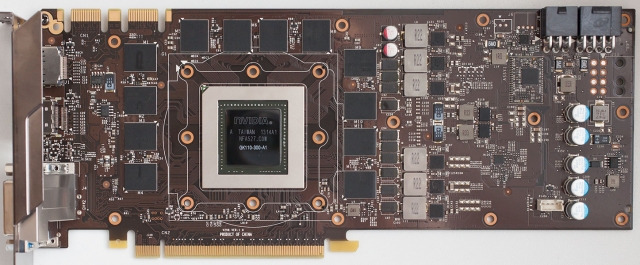

Модель GTX 780 использует печатную плату от GTX TITAN с уменьшенным числом микросхем видеопамяти.

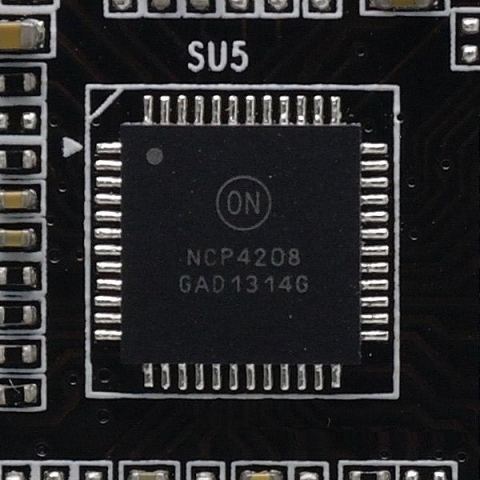

Общее количество фаз питания равно 8. Шесть фаз питают графический процессор и две видеопамять. Управляет фазами питания графического процессора контроллер ON NCP 4206, который распаян на отдельной плате. Дополнительное питание на видеокарту подается через два разъема: 6-pin и 8-pin. Для организации массива присутствуют два разъема SLI, что позволит объединить до 4 видеокарт. Номинальная частота графического процессора составляет 863 МГц. Видеопамять работает на частоте 6008 МГц. Графический процессор удалось разогнать до 1050 МГц , видеопамять до 7300 МГц. При разгоне производительность видеокарты поднимается до уровня GTX TITAN.

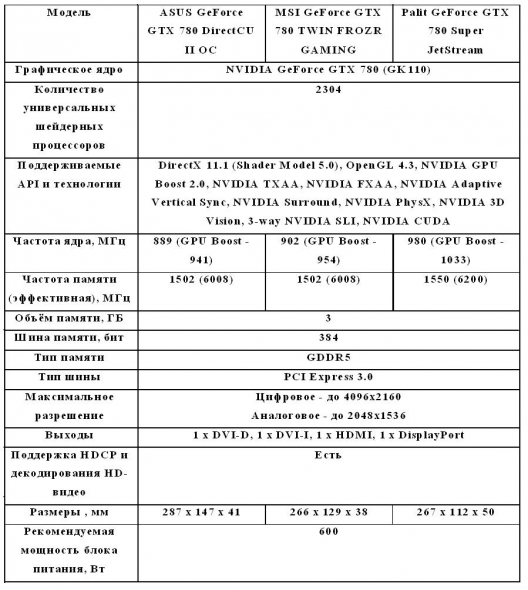

Теперь перейдем к рассмотрению тестируемых видеокарт. Основные характеристики видеокарт представлю в таблице.

Упаковка и комплект поставки

ASUS GeForce GTX 780 DirectCU II

Видеокарта поставляется в упаковочной коробке , которая имеет следующий внешний вид.

Основное место на лицевой панели занимает изображение системы охлаждения DirectCU II. Внизу расположен ряд ярлыков. Они сообщают пользователю о заводском разгоне, типе и объеме видеопамяти, о технологиях в системе питания (DIGI+VRM, Super Alloy Power) и о наличии программы GPU Tweak в комплекте поставки.

На обратной стороне упаковочной коробки расположены описания системы охлаждения, используемых технологий, программы GPU Tweak и разъемов для вывода изображения.

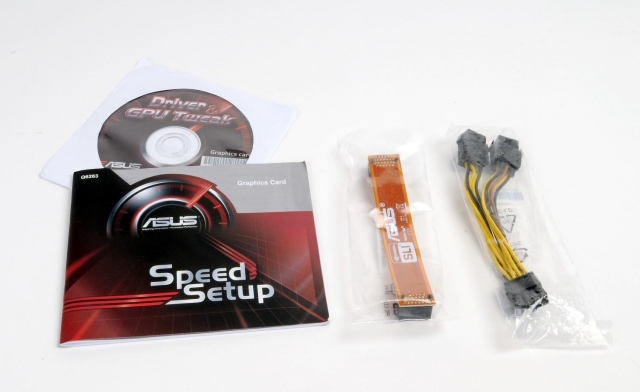

Комплект поставки содержит:

руководство пользователя;

диск с драйверами и программами;

мостик для SLI массива;

переходник дополнительного питания.

MSI GeForce GTX 780 TWIN FROZR GAMING

Видеокарта относится к серии GAMING поэтому упаковочная коробка оформлена соответствующим образом. На черном фоне лицевой панели изображен символ линейки – дракон. Внизу расположен ярлык OC Edition, который сообщает о заводском разгоне.

На обратной стороне упаковочной коробки дано краткое описание используемых технологий.

В комплект поставки входят:

руководство пользователя;

диск с драйверами и программами;

переходник дополнительного питания;

переходник с DVI на D-sub.

Palit GeForce GTX GTX 780 Super Jet Stream

Упаковочная коробка видеокарты оформлена с преобладанием черного и золотого цветов.

Обратная сторона содержит общую информацию о GTX 780.

Изменения, которые внесла компания Palit в видеокарту описаны с обратной стороны откидной панели.

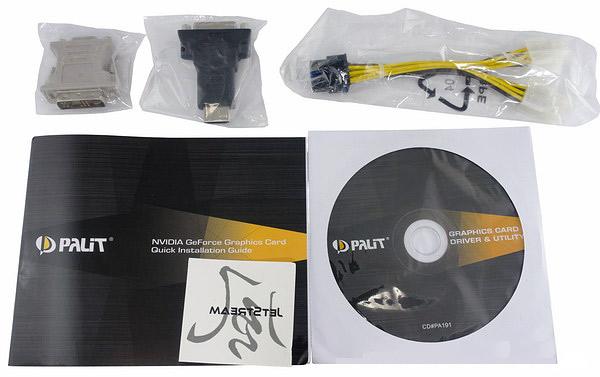

В комплект поставки видеокарты входят:

руководство пользователя;

диск с драйверами и программами;

переходник дополнительного питания;

переходник с HDMI на DVI;

переходник с DVI на D-sub;

наклейка на корпус.

На мой взгляд, комплекты поставки всех трех видеокарт очень скромные. Такие комплекты поставок характерны для видеокарт среднего класса. Данные видеокарты имеют большую стоимость и относятся к высокому классу, поэтому хотелось бы видеть и соответствующие комплекты поставки.

Конструкция

ASUS GeForce GTX 780 DirectCU II

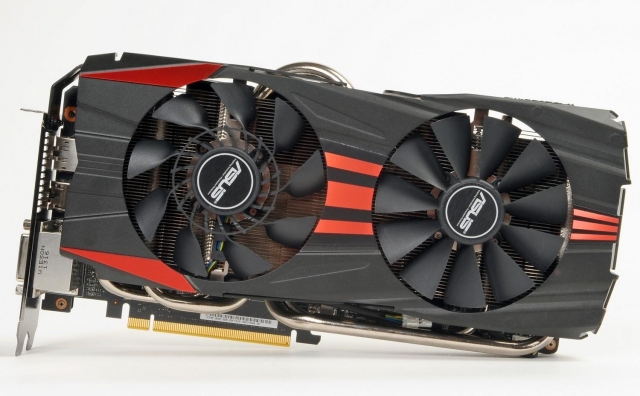

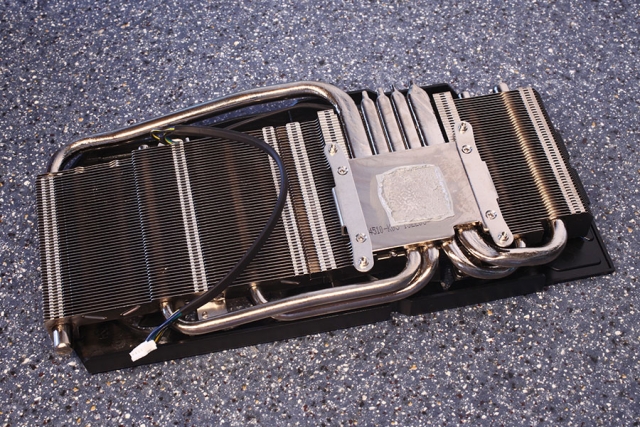

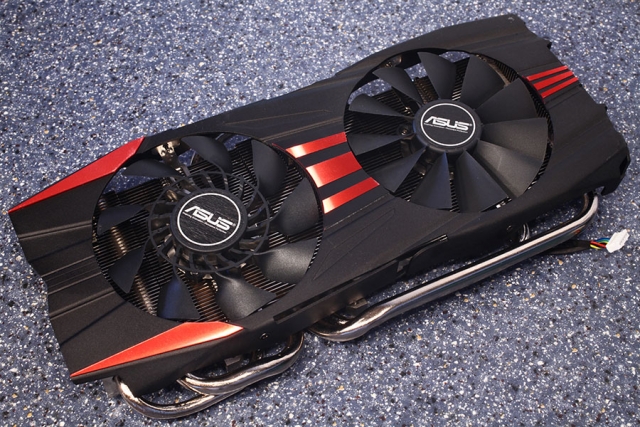

Инженеры компании ASUS установили на видеокарту систему охлаждения DirectCU II. Она состоит из радиатора, пяти тепловых трубок, и двух вентиляторов. Накрывает всю конструкцию декоративный кожух с вставками красного цвета. В системе охлаждения используются тепловые трубки разного диаметра. Две трубки диаметром 6 мм, еще две – 8 мм и одна диаметром 10 мм.

Тепловые трубки контактируют непосредственно с графическим процессором, что улучшает теплоотвод. Тепловые трубки покрыты никелем для предотвращения окисления. Помимо радиатора охлаждения графического процессора на видеокарте установлен еще один радиатор. Он охлаждает полевые транзисторы в цепи питания.

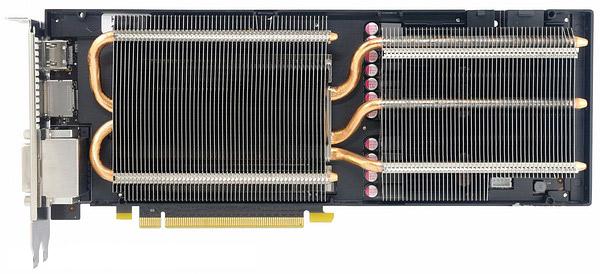

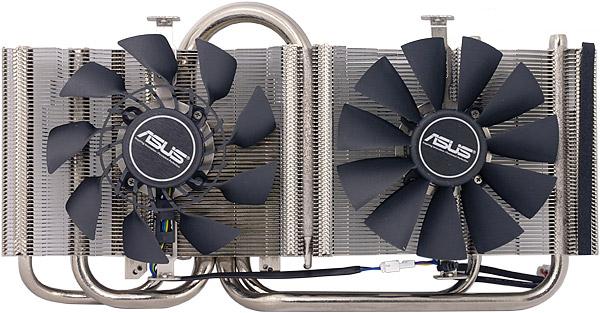

Радиатор выполнен из алюминия и крепится с помощью прижимных винтов. В системе охлаждения используются два вентилятора с крыльчатками различной конструкции. Тот, что установлен ближе к видеовыходам, имеет диаметр 97 мм и необычную конструкцию крыльчатки. Такой вентилятор лучше продувает ребра радиатора. Второй вентилятор имеет диаметр 95 мм.

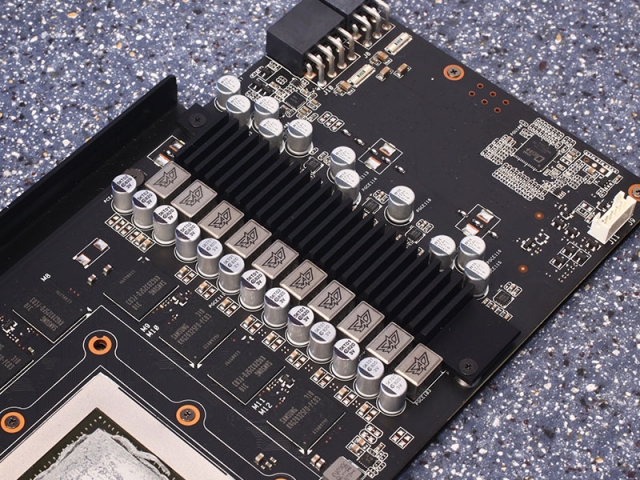

Его крыльчатка имеет обычную конструкцию. Создаваемый им воздушный поток направлен строго вниз. Это позволяет обдувать радиатор цепи питания. Микросхемы видеопамяти лишены радиаторов. С обратной стороны видеокарты установлена металлическая пластина с ребром жесткости. Она защищает печатную плату от механических повреждений и придает жесткость всей конструкции.

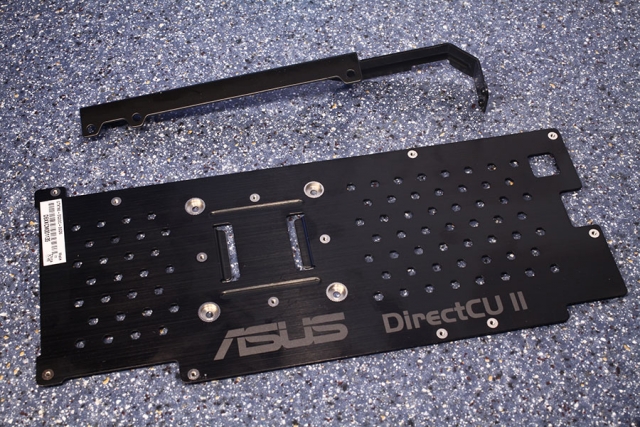

По высоте система охлаждения занимает два слота расширения. По заявлению компании ASUS система охлаждения DirectCU II на 30% эффективнее и тише стандартной. Для вывода изображения видеокарта оснащена стандартным набором разъемов: DVI-I, DVI-D, HDMI и Display Port.

MSI GeForce GTX 780 TWIN FROZR GAMING

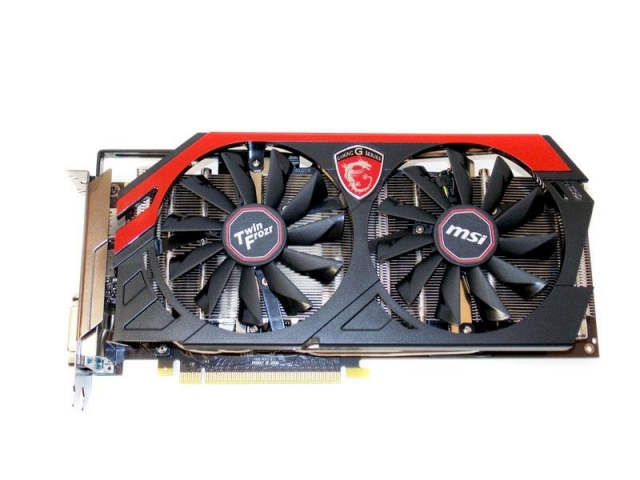

Видеокарта от MSI оснащена системой охлаждения TWIN FROZR. Данная система охлаждения состоит из радиатора, пяти тепловых трубок, двух вентиляторов и декоративного кожуха.

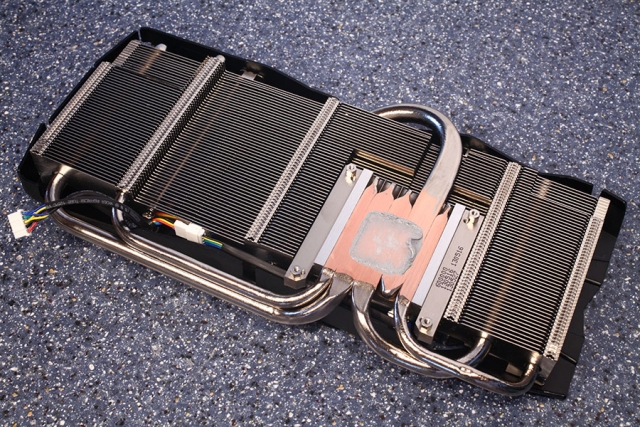

Три тепловые трубки имеют диаметр 6 мм, остальные две – 8 мм. Тепловые трубки контактируют с графическим процессором через медное основание. Медное основание и тепловые трубки полностью покрыты никелем для предотвращения окисления.

В тепловых трубках используется технология Super Pipe. Благодаря этой технологии тепло от графического процессора отводится в два раза быстрее.

Силовые элементы цепей питания и микросхемы видеопамяти охлаждаются с помощью металлической рамки.

На радиаторе графического процессора установлены специальные дефлекторы (технология Airflow Control), которые направляют воздушный поток от вентиляторов непосредственно на тепловые трубки. Таким образом, улучшается теплоотвод.

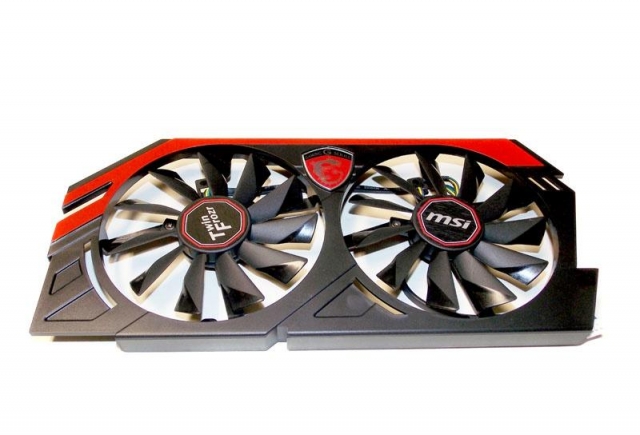

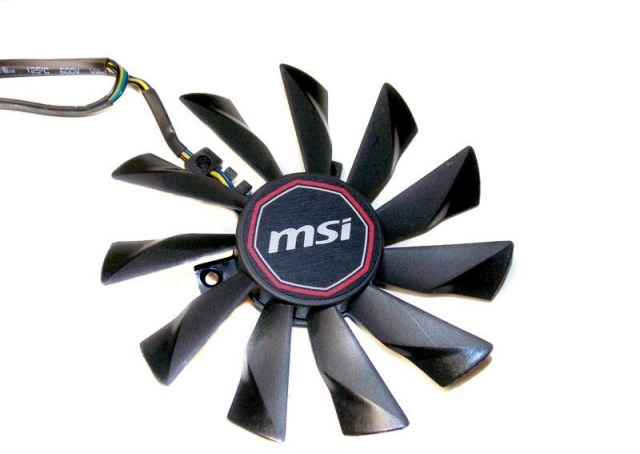

В системе охлаждения используются два вентилятора с функцией самоочистки – Dust Removal и диаметром 95 мм.

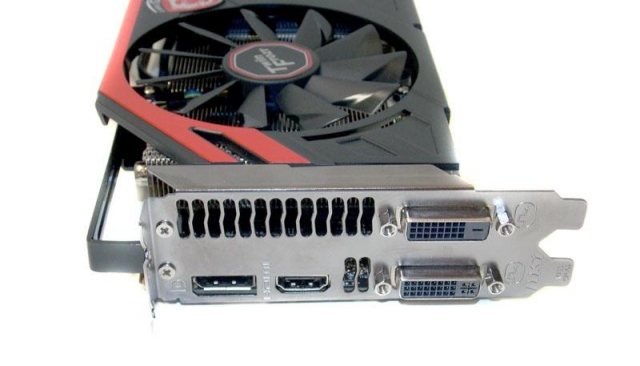

Система охлаждения TWIN FROZR по высоте занимает два слота расширения. Для вывода изображения на видеокарте присутствуют четыре разъема: DVI-I, DVI-D, HDMI и Display Port.

Palit GeForce GTX GTX 780 Super Jet Stream

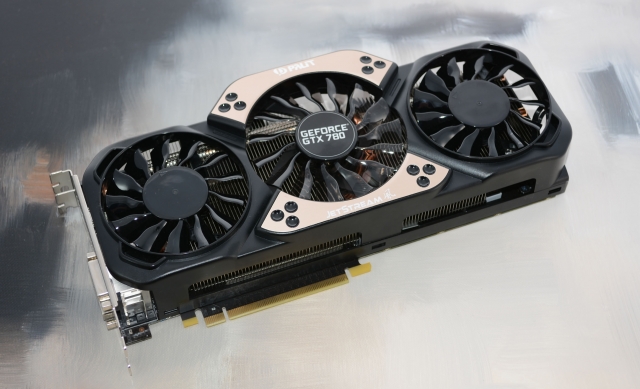

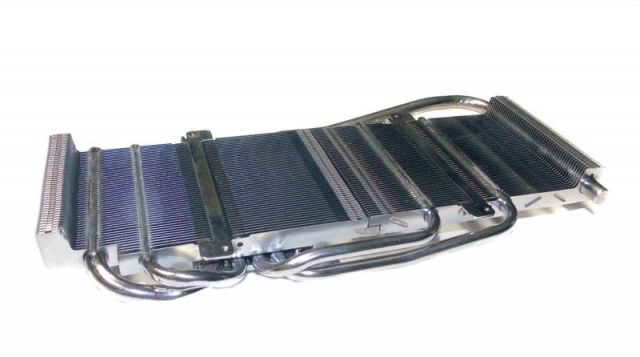

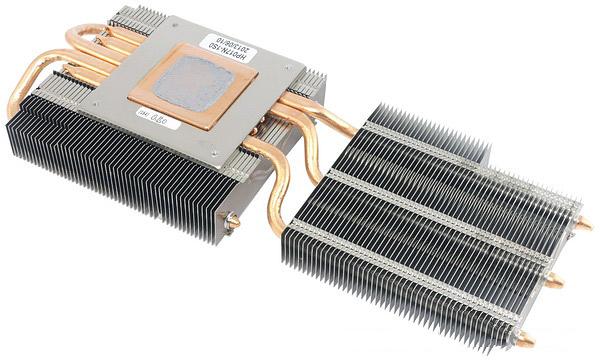

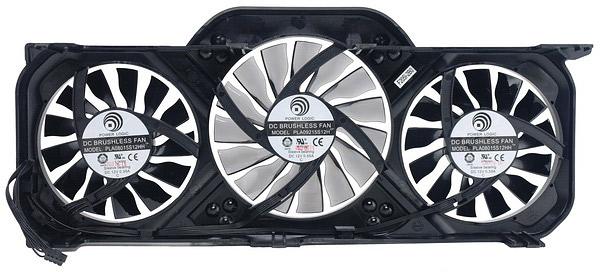

Система охлаждения видеокарты состоит из двух радиаторов, пяти тепловых трубок, трех вентиляторов и декоративного кожуха.

Все тепловые трубки имеют диаметр 6 мм. Тепловые трубки контактируют с графическим процессором через медное основание.

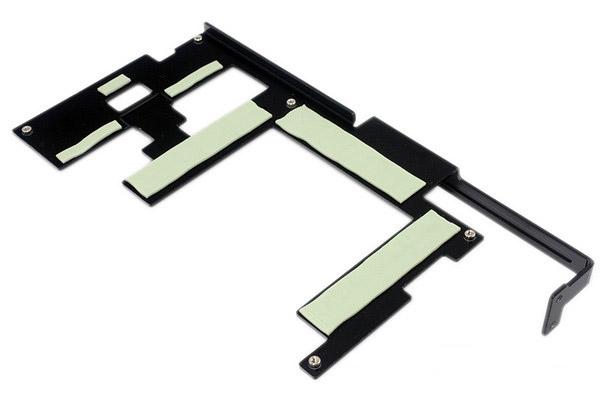

Медное основание и тепловые трубки не защищены от окисления. Это может сказаться на их эффективности. Силовые элементы в цепях питания и микросхемы видеопамяти охлаждаются с помощью металлической рамки. Два вентилятора системы охлаждения расположенные по бокам имеют диаметр 80 мм, третий (центральный) – 90 мм. Боковые вентиляторы вращаются против часовой стрелки, а центральный вентилятор по часовой. Все три вентилятора оснащены светодиодной подсветкой синего цвета. По высоте система охлаждения занимает больше двух слотов расширения.

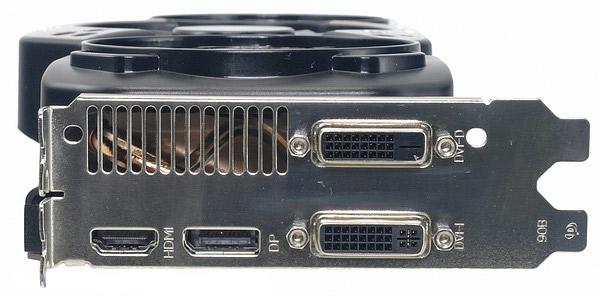

Для вывода изображения на видеокарте присутствуют четыре разъема: DVI-I, DVI-D, HDMI и Display Port.

Печатная плата

ASUS GeForce GTX 780 DirectCU II

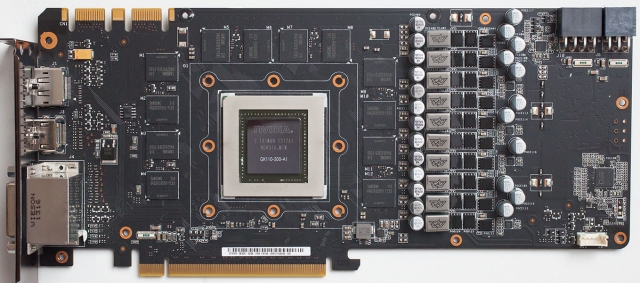

Разводка печатной платы отличается от стандартной модели. Первое что бросается в глаза – увеличенное с 6 до 8 количество фаз питания графического процессора. Питание видеопамяти осуществляется по двухфазной схеме. На видеокарте применяется высококачественная элементная база (технология Super Alloy Power). В качестве контроллера, управляющего фазами питания, используется DIGI+VRM ASP1212.

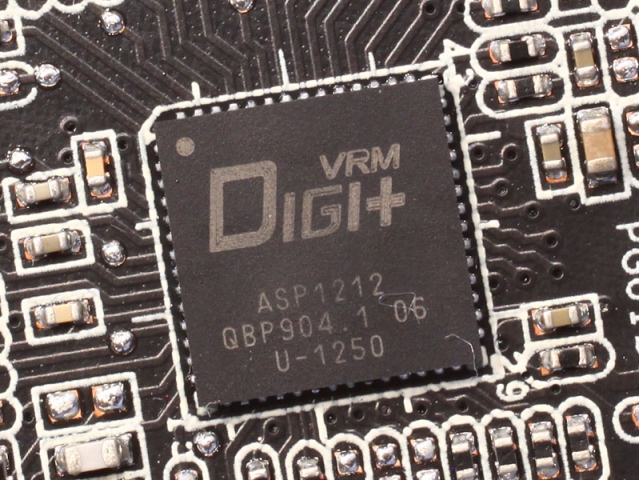

Он обладает технологиями по энергосбережению и может отключать неиспользуемые фазы питания в простое. Вместе с тем он отлично подходит для разгона видеокарты, позволяя значительно увеличивать напряжение питания.

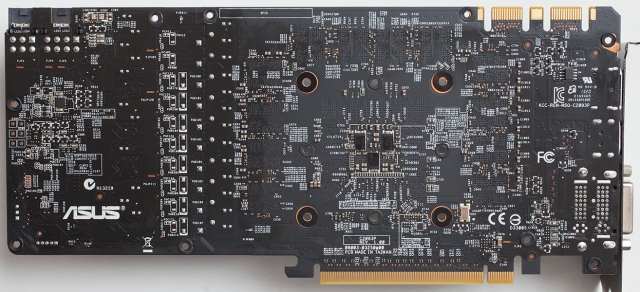

Для дополнительного питания на печатной плате распаяны разъемы 6-pin и 8-pin. С обратной стороны печатной платы расположены контактные площадки. С их помощью пользователь может замерить напряжение питания графического процессора, видеопамяти и PLL.

Номинальная частота графического процессора увеличена до 889 МГц (+26МГц). В режиме GPU Boost частота может увеличиваться до 941 МГц. Незначительное увеличение частоты графического процессора практически не влияет на производительность видеокарты.

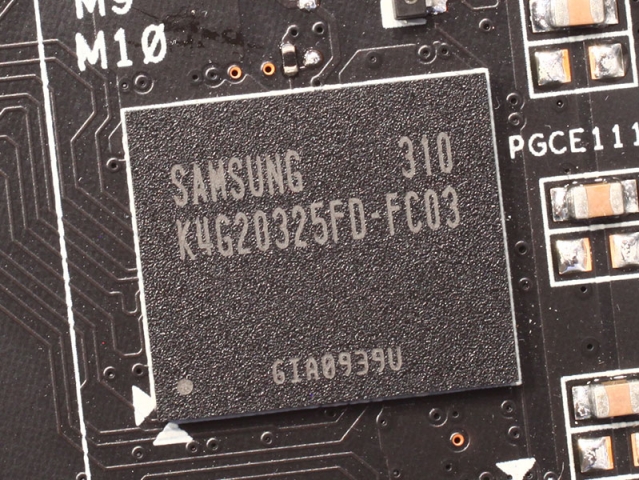

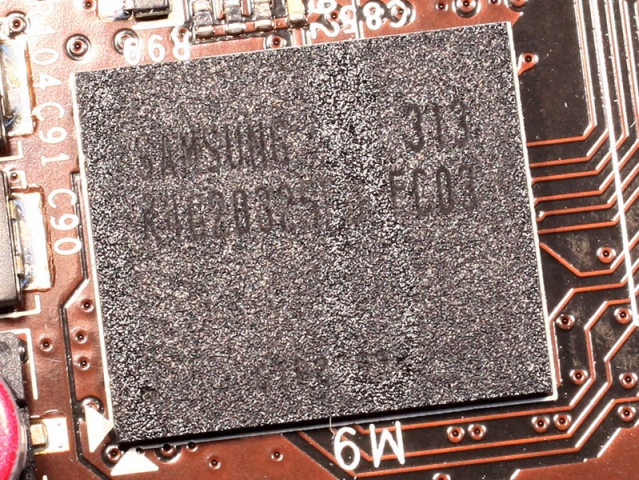

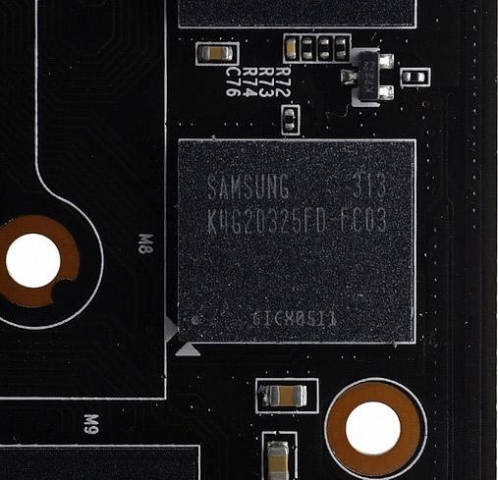

Общий объем видеопамяти составляет 3 Гб. Память набрана микросхемами производства Samsung с маркировкой K4G20325FD-FC03.

Номинальная частота видеопамяти составляет 6008 МГц.

Для организации массива на печатной плате присутствуют два разъема SLI.

MSI GeForce GTX 780 TWIN FROZR GAMING

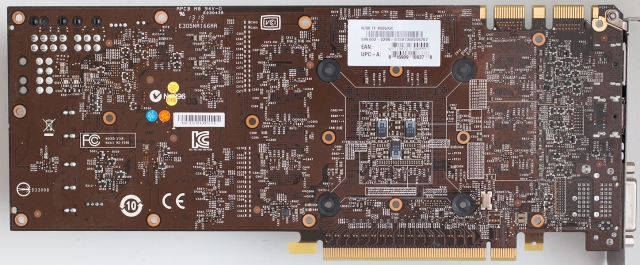

Инженеры компании MSI решили не изменять разводку печатной платы. Для питания графического процессора используется шесть фаз и две фазы для питания видеопамяти. При изготовлении печатной платы использовались электронные компоненты соответствующие стандарту Military Class 4. Управляет фазами питания контроллер NCP 4206 производства ON Semiconductor.

Дополнительное питание видеокарта получает через два разъема: 6-pin и 8-pin.

Номинальная частота работы графического процессора была увеличена с 863 МГц до 902 МГц. В режиме GPU Boost частота может увеличиваться до 954 МГц.

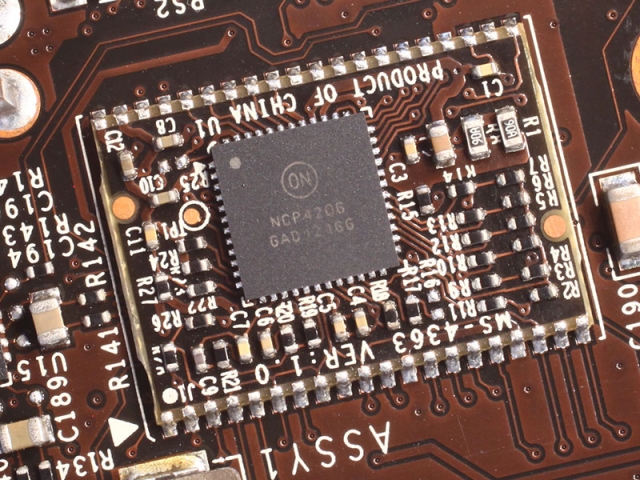

Вместе с видеокартой поставляется программа MSI Gaming App. С помощью этой программы пользователь может выбрать один из трех режимов работы видеокарты: Silent Mode, Gaming Mode, OC Mode. В режиме Silent Mode частота графического процессора понижается до 863 МГц (GPU Boost - 993 МГц). В режиме Gaming Mode номинальная частота графического процессора составляет 902 МГц (GPU Boost - 1034 МГц). В режиме OC Mode номинальная частота графического процессора увеличивается до 954 МГц (GPU Boost - 1084 МГц). В режимах Gaming Mode и OC Mode активируется функция КBoost. Она не позволяет понижаться частоте графического процессора в режиме простоя.

Таким образом, программа MSI Gaming App выполняет роль «кнопки автоматического разгона».

Память видеокарты имеет объем 3 Гб. Применяются микросхемы K4G20325FD-FC03 от Samsung.

Номинальную частоту видеопамяти инженеры MSI оставили без изменений. Она составляет 6008 МГц и не изменяется при использовании MSI Gaming App.

Для организации массива присутствуют два разъема SLI.

Palit GeForce GTX GTX 780 Super Jet Stream

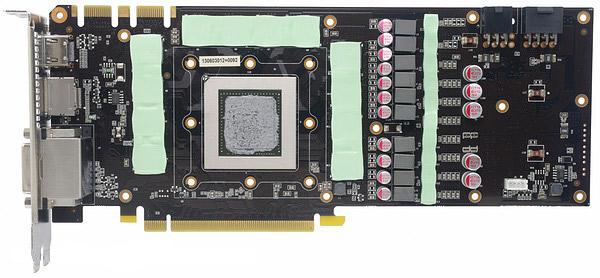

Разводка печатной платы отличается от стандартной модели. Наиболее заметные изменения произошли в цепях питания. Число фаз питания графического процессора увеличилось до 8. Для питания видеопамяти используется две фазы. В цепях питания используются транзисторные сборки – DrMos, которые отличаются меньшим тепловыделением. Стандартный контроллер питания был заменен котроллером NCP4208, который может управлять 8 фазами.

Дополнительное питание подается через два разъема: 6-pin и 8-pin.

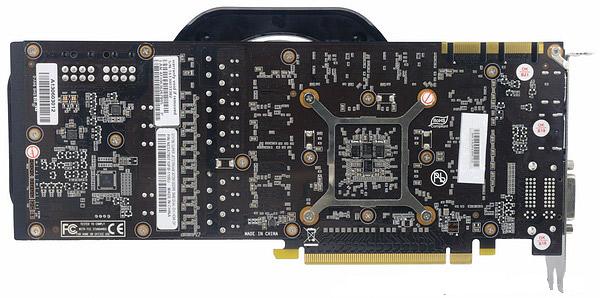

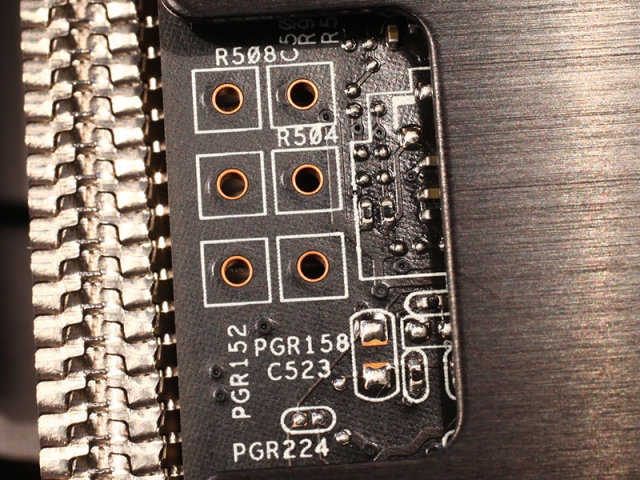

В задней части видеокарты расположены гнезда для измерения напряжения питания. Можно замерить напряжение питания графического процессора, видеопамяти и PLL.

Номинальная частота графического процессора увеличена до 980 МГц. В режиме GPU Boost частота может увеличиваться до 1033 МГц. Видеопамять объемом 3 Гб набрана микросхемами Samsung K4G20325FD-FC03.

В отличие от двух других тестируемых видеокарт номинальная частота видеопамяти увеличена до 6200 МГц. Для организации массива из видеокарт присутствуют два разъема.

Разгонный потенциал и температура

ASUS GeForce GTX 780 DirectCU II

При номинальных частотах процессора и видеопамяти и автоматической регулировки скорости вращения вентиляторов температура видеокарты составляла 80 градусов. Скорость вращения вентиляторов составляла 69%. При установке максимальной скорости вращения вентиляторов температура понизилась до 76 градусов. В режиме простоя скорость вращения вентиляторов снижалась до 37%, а температура до 38 градусов.

Разгон видеокарты производился с помощью программы ASUS GPU Tweak. Частоту графического процессора удалось увеличить с номинальных 889 МГц до 1088 МГц. Видеопамять разогналась до частоты 6970 МГц.

MSI GeForce GTX 780 TWIN FROZR GAMING

При максимальной нагрузке на видеокарту и автоматической регулировки скорости вращения вентиляторов температура видеокарты составляла 78 градусов. Скорость вращения вентиляторов составляла 56 %. При установке максимальной скорости вентиляторов температура понизилась до 68 градусов. Без нагрузки температура видеокарты составляла 35 градусов при скорости вращения вентиляторов 37%.

Видеокарта разгонялась с помощью программы MSI Afterburner. Графический процессор удалось разогнать до 1084 МГц. Частоту видеопамяти удалось увеличить до 7312 МГц.

Palit GeForce GTX GTX 780 Super Jet Stream

Максимальная температура видеокарты в нагрузке составляла 75 градусов. Скорость вращения вентиляторов составляла 58%. При максимальной скорости вращения вентиляторов температура снизилась до 65 градусов. Без нагрузки температура видеокарты составляла 33 градуса. Скорость вращения вентиляторов составляла 32%.

Разгон проводился с помощью программы MSI Afterburner. Частота графического процессора увеличилась до 1065 МГц. Видеопамять разогналась до 7380 МГц.

Тестирование

Тестовый стенд

Процессор Intel Core i7-4770K;

Материнская плата MSI Z87-GD65 GAMING s1150 ATX;

Оперативная память Kingston DDR3 2x8192 MB PC3-19200 2400 MHz;

Жесткий диск OCZ 360Gb SSD 2.5" SATAIII;

Блок питания OCZ OCZ Silencer Mk III 850W;

Операционная система Windows 7.

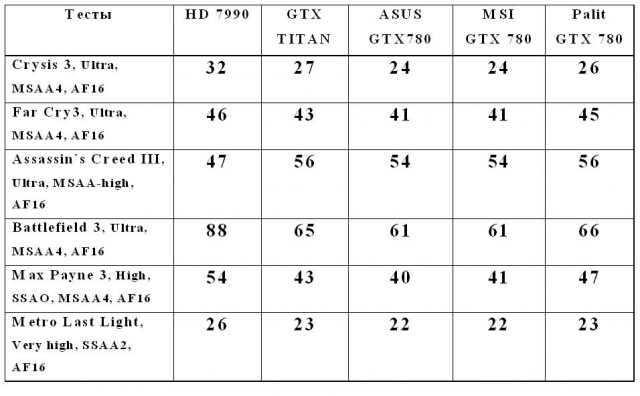

Тестирование проводилось в разрешении 2560 х 1440

Выводы

Все протестированные видеокарты оснащаются системами охлаждения собственной разработки, которые лучше стандартной охлаждают видеокарту при меньшем уровне шума. Производительность тестируемых видеокарт находится на очень высоком уровне. Но, если вы не хотите самостоятельно разгонять видеокарту, присмотритесь к Palit GeForce GTX GTX 780 Super Jet Stream и MSI GeForce GTX 780 TWIN FROZR GAMING. В случае самостоятельного разгона наибольшего прироста производительности удалось достичь с видеокартой MSI GeForce GTX 780 TWIN FROZR GAMING. Но следует учитывать, что разгонный потенциал может отличаться как в лучшую, так и в худшую сторону. Тем не менее, все три протестированные видеокарты в разгоне по производительности превосходят GTX TITAN на номинальных частотах. И при этом у них лучшее соотношение цена/производительность. Из отрицательных моментов можно отметить только скромный для такого класса видеокарт комплект поставки.
