Обзор и тестирование материнской платы GIGABYTE GA-H87-D3H

В данном обзоре рассмотрим материнскую плату GIGABYTE GA-H87-D3H. Из названия следует, что она основана на наборе системной логики H87. Поэтому прежде чем перейти непосредственно к рассмотрению самой платы вспомним, какие функциональные возможности предоставляет данный набор логики и чем он отличается от старшей модели Z87. Для сравнения функциональных возможностей различных наборов системной логики 8 серии приведу следующую таблицу.

Как видим, основной отличительной особенностью данного набора от Z87 является невозможность разделения линий PCI Express 3.0 центрального процессора между несколькими разъемами. Кроме этого он не предназначен для оверклокинга. Хотя возможность увеличения множителя у центральных процессоров с разблокированным множителем может быть реализована в BIOS самим производителем материнской платы. А теперь перейдем к рассмотрению непосредственно самой материнской платы.

Упаковка и комплект поставки

Знакомство с платой начнем с ее упаковки и комплекта поставки.

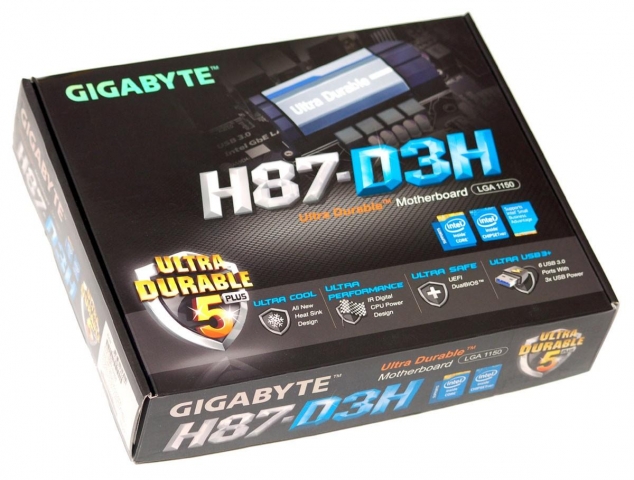

Упаковка платы выполнена в фирменном стиле компании и оформлена в темных тонах.

На передней панели упаковочной коробки размещено изображение одного из радиаторов системы охлаждения, под которым расположено название платы. В нижней части упаковки расположен ряд ярлыков, указывающих на отличительные особенности данной модели. Основное внимание привлекает ярлык Ultra Durable 5 Plus. Подробно отличительные особенности модели GA-H87-D3H рассмотрим чуть ниже.

Задняя панель упаковки наглядно демонстрирует применяемые на плате технологии.

Помимо описания различного рода технологий на задней панели расположены спецификация платы и описание задней интерфейсной панели.

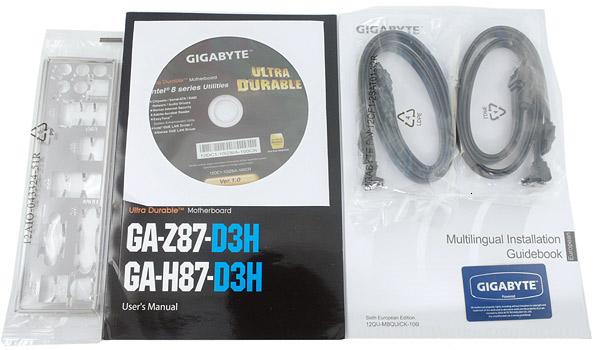

В комплект поставки входят только самые необходимые для сборки системы вещи. В комплекте с платой поставляется:

Отличительные особенности материнской платы

Материнская плата выполнена в формате ATX с габаритными размерами 305 х 225 мм. Плата выполнена на текстолите темно-коричневого цвета. Цветовое оформление платы выполнено в темных тонах. Радиаторы системы охлаждения имеют вставки светло-серого цвета.

Здесь более детально рассмотрим отличительные особенности данной модели, которые решил выделить производитель.

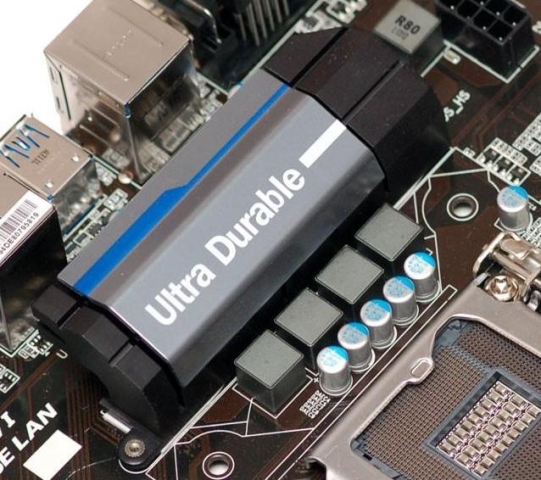

Ultra Durable 5 Plus – на материнской плате используются высококачественные радиокомпоненты, что является залогом долгой и стабильной работы;

Ultra Cool – новый дизайн радиаторов системы охлаждения для обеспечения наилучшей теплоотдачи;

Ultra Performance – использование современных компонентов производства International Rectifier в подсистеме питания для обеспечения качественного питания центрального процессора;

Ultra Safe – улучшенная защита разъемов Ethernet LAN и USB от электростатических помех;

Ultra USB3+ - наличие 6 портов USB 3.0, из которых 3 могут использоваться для ускоренной подзарядки мобильных устройств.

Также хочу отметить, что процессорный разъем имеет контакты с золотым напылением.

Оперативная память и слоты расширения

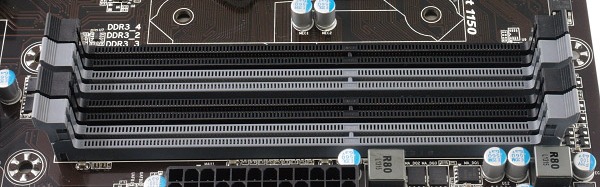

Четыре разъема DIMM расположенные справа от процессорного разъема позволят пользователю установить до 32 Гб оперативной памяти.

Для включения двухканального режима работы модули необходимо установить в разъемы одного цвета. Разгон модулей оперативной памяти не предусмотрен, поэтому устанавливать модули с частотой выше 1600 МГц не имеет смысла.

Для установки видеокарт на плате распаяны два разъема PCI Express х16. Первый использует линии PCI Express центрального процессора со спецификацией 3.0. Второй - линии PCI Express 2.0 набора системной логики. Разъемы работают в режиме х16 + х4. Наличие двух разъемов PCI Express теоретически позволит организовать массив из двух видеокарт. Производитель заявляет о поддержке массива CrossFireX. Но целесообразность создания массива работающего по схеме х16 + х4 остается под сомнением. С моей точки зрения лучше установить один более мощный видеоадаптер.

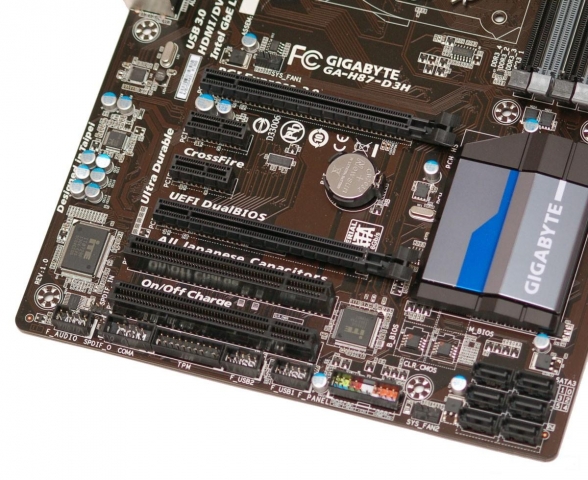

Кроме указанных разъемов на плате распаяно по два разъема PCI Express х1 и PCI. Претензий к расположению разъемов на печатной плате у меня не возникло. В случае организации любой видеоподсистемы у пользователя всегда будет доступ как минимум к одному разъему PCI Express х1 и одному PCI.

Дисковая подсистема

Функциональные возможности дисковой подсистемы реализованы за счет возможностей набора системной логики без использования дополнительных контроллеров.

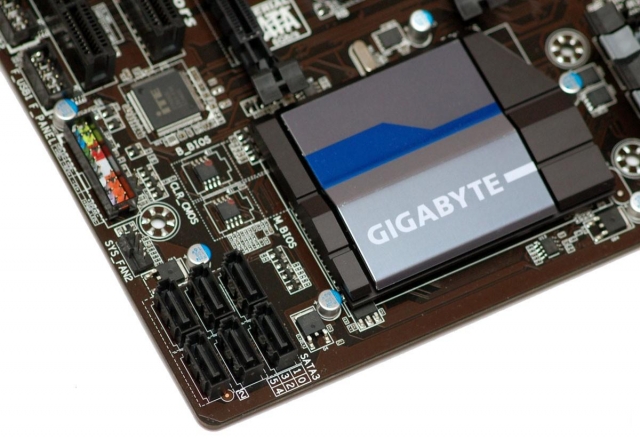

Все шесть разъемов SATA имеют прямое подключение и сгруппированы в правом нижнем углу. Хоть они и не имеют углового подключения, но их расположение на плате не должно препятствовать при установке длинных плат расширения. Все разъемы поддерживают массивы RAID уровней 0, 1, 5 и 10.

Звуковая и локальная подсистемы

Звуковая и локальная подсистема ничем особенным не выделяются. Звуковая подсистема построена с использованием кодека Realtek ALC 892.

В локальной сети используется гигабитный контроллер I217V производства Intel.

Для вывода звуковых эффектов на интерфейсной панели материнской платы присутствуют пять разъемов типа mini jack и один оптический аудиовыход S/PDIF.

Интерфейсная панель и колодки для подключения

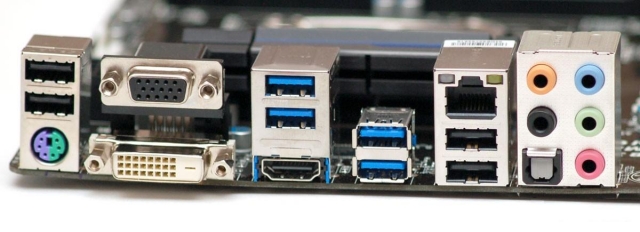

Помимо аудиовыходов и разъема LAN на интерфейсную панель материнской платы выведены следующие разъемы:

Для подключения дополнительных разъемов на плате присутствует ряд специальных колодок. Основная часть колодок сгруппирована в нижней части материнской платы.

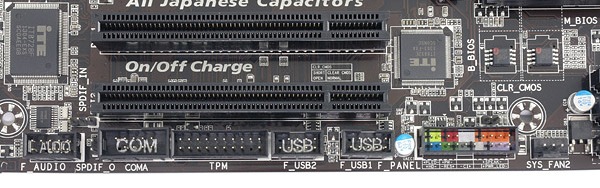

Здесь расположены колодки для подключения аудиоразъемов передней панели, COM порта, модуля TPM (Trusted Platform Module) и две колодки для разъемов USB. Еще одна колодка для USB разъемов расположена рядом с разъемом питания 24-pin.

Работа COM порта реализована с помощью контроллера IT8728F.

Общее количество вентиляторов, которое может быть подключено к плате может достигать 4 штук.

Подсистема питания

Материнская плата оснащена простой подсистемой питания центрального процессора, которая состоит всего из 4 фаз.

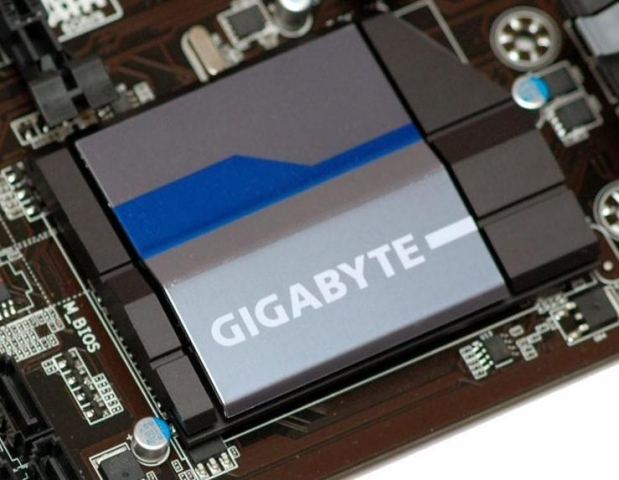

В подсистеме питания используются компоненты производства International Rectifier. В частности используются сборки IR3553M (силовые элементы) и контроллер IR3564B. Питание модулей оперативной памяти реализовано по двухфазной схеме. С учетом отсутствия возможностей по разгону модулей оперативной памяти двухфазная схема питания, на мой взгляд, избыточна. Напряжение питания на плату подается через разъем 24-pin и разъем питания центрального процессора 8-pin. Для охлаждения силовых элементов и набора системной логики используется два радиатора со вставками серебристого цвета.

В процессе работы радиаторы хорошо справлялись с охлаждением компонентов платы. Температура радиатора в подсистеме питания составляла 48 градусов, радиатор чипсета прогрелся до 35 градусов. Температура в помещении на момент тестирования составляла 22 градуса.

BIOS

В отличие от материнских плат компании GIGABYTE на основе набора системной логики Z87 данная плата не может похвастаться новой оболочкой BIOS.

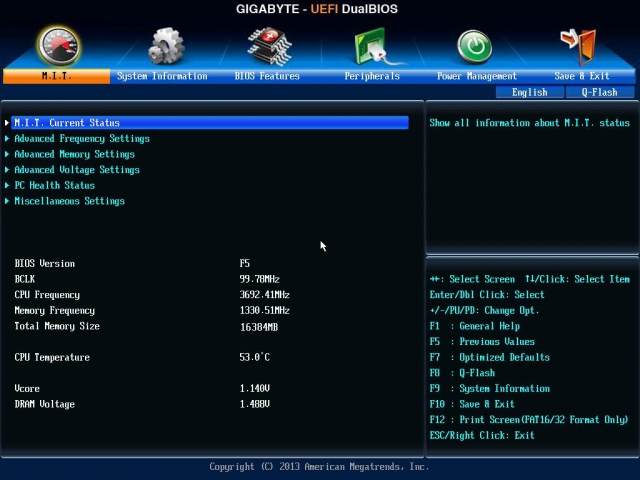

BIOS материнской платы имеет следующие разделы:

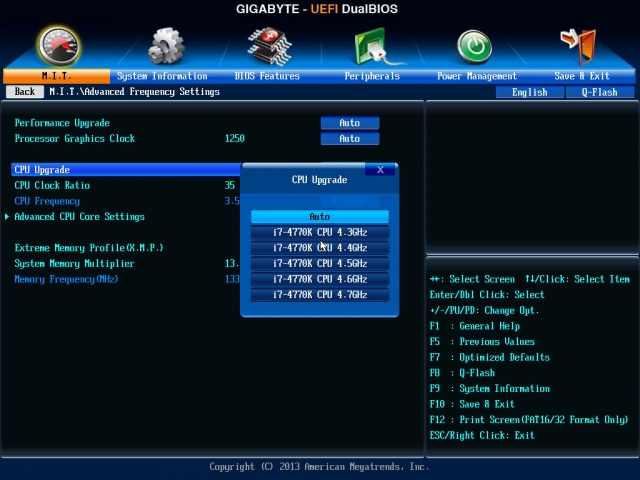

Приятной новостью стало то, что BIOS платы все-таки позволяет изменять множитель центрального процессора.

Кроме этого пользователь имеет возможность изменять тайминги модулей оперативной памяти. А вот поднять частоту выше 1600 МГц пользователь не может.

Тестирование

Тестовая система

Центральный процессор Intel Core i7-4770K 3500 MHz;

Оперативная память Kingston DDR3 4x4096 Mb PC3-19200 2400 MHz;

Видеокарта AMD Radeon HD 6970 2 ГБ GDDR5;

Блок питания Thermaltake LT-700PCNEU 700W;

Монитор LG Flatron IPS231P-BN

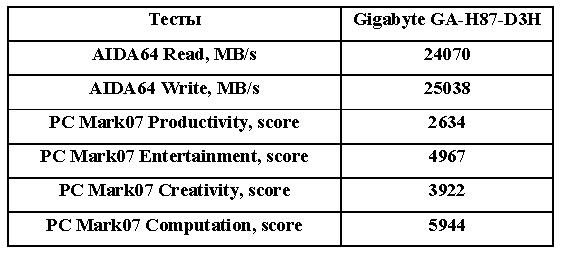

Несмотря на скромные возможности материнской платы в плане разгона системы, я все-таки попробовал увеличить частоту центрального процессора путем изменения множителя в настройках BIOS. Плата позволила разогнать процессор до частоты 4500 МГц, что уже довольно неплохо. Далее система тестировалась в ряде приложений. Частота центрального процессора была снижена до номинального значения. Результаты тестирования приведу в виде таблицы.

Выводы

Материнская плата GIGABYTE GA-H87-D3H станет хорошим выбором для экономного пользователя, который не увлекается разгоном системы. Также ее можно рекомендовать и геймерам. Благодаря неплохим функциональным возможностям на основе данной платы можно собрать и мощную игровую систему, и недорогую систему для повседневных домашних задач.
