Обзор и тестирование материнской платы ASUS Z87 Deluxe

Компания ASUS является лидером на рынке материнских плат для настольных систем. По объемам продаж материнских плат в 2012 году компания заняла первое место, обойдя Gigabyte и ASRock. Разработчики стараются удовлетворить запросы как можно большего числа пользователей, выпуская как простые материнские платы, так и специальные платы, ориентированные на геймеров и оверклокеров. В модельном ряду компании присутствует две специализированных линейки материнских плат. Первая из них - это Republic Of Gamers (ROG), которая ориентирована на оверклокеров и заядлых геймеров и вторая - SABERTOOTH (TUF), основным приоритетом которой является надежность и стабильность в работе. Также компания ASUS выпускает материнские платы, которые не относятся к данным линейкам. В данном обзоре рассмотрим материнскую плату ASUS Z87 Deluxe, которая не относится к линейкам ROG и TUF. Данная материнская плата относится к премиум классу и вместе с ASUS Z87 Deluxe/DUAL они занимают верхние строчки в модельном ряду компании.

Упаковка, комплект поставки и спецификация материнской платы

Материнская плата поставляется в упаковочной коробке, которая оформлена в черно-золотых цветах. Такое оформление имеют и другие материнские платы от ASUS, которые не относятся к линейкам ROG и TUF. На лицевой панели упаковочной коробки, внизу и вверху от названия платы, расположены два ряда ярлыков.

Ярлыки из нижнего ряда сообщают пользователю о ряде фирменных технологий, которые объединены в концепцию 4-Way Optimization, а также о наличии модуля Wi-Fi/Bluetooth на материнской плате. Верхние ярлыки сообщают о поддержке массивов видеокарт, а также о поддержке ряда звуковых эффектов. Передняя панель упаковочной коробки выполнена в виде откидной крышки. На внутренней ее стороне расположено подробное описание ряда фирменных технологий.

На задней панели упаковочной коробки расположена спецификация материнской платы и еще описание нескольких фирменных технологий.

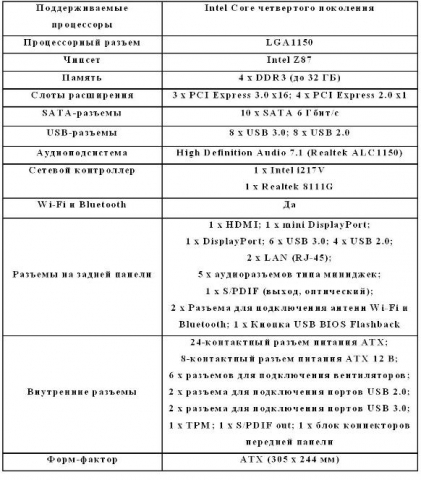

Спецификацию материнской платы приведу в таблице.

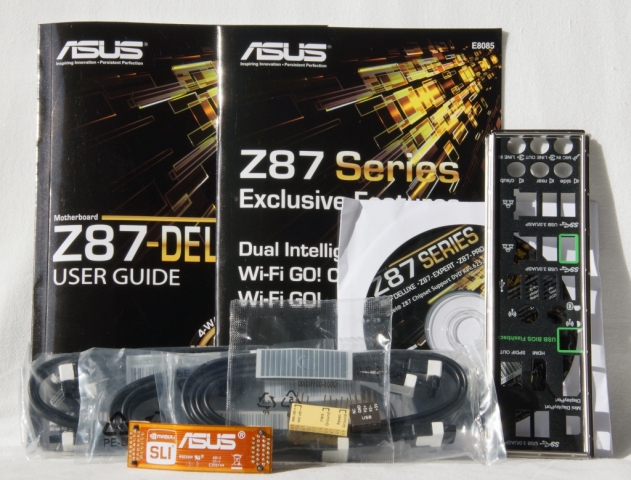

Вместе с материнской платой пользователь получает:

Единственным минусом для платы такого уровня можно считать отсутствие в комплекте поставки планок с дополнительными портами и мостика для массива Cross Fire X.

Фирменные технологии

Каждый производитель старается выделить свои продукты за счет применения в них различных фирменных технологий. В наибольшей степени это относится к продуктам топового сегмента. Материнская плата ASUS Z87 Deluxe как раз относится к таким, поэтому кратко остановимся на ряде фирменных технологий используемых в ней.

Dual Intelligent Processors 4 – быстрая и легкая оптимизация системы под конкретные задачи пользователя. Имеет три режима: GAMING, MULTIMEDIA и AWAY. В зависимости от выбранного режима происходит автоматическая настройка скорости вращения вентиляторов, энергосберегающих технологий, системы питания центрального процессора и частоты работы центрального процессора;

Wi-Fi GO! – возможность использования стационарного компьютера в качестве беспроводной точки доступа с помощью модуля Wi-Fi/Bluetooth. Имеется возможность трансляции видео на DLNA-совместимое устройство;

USB 3.0 Boost – поддерживается протокол UASP, который позволяет ускорить интерфейс USB 3.0 при работе с совместимым устройством и использовании операционной системы Windows 8. Увеличение скорости передачи данных может достигать 170%. Режим работы интерфейса USB 3.0 определяется автоматически для каждого устройства;

Network iControl – пользователь может самостоятельно задать приоритет использования сетевого трафика для различных приложений;

AI Suite 3 – единый программный интерфейс для всех эксклюзивных функций;

USB BIOS Flashback – обновление BIOS с флеш-накопителя путем нажатия специальной кнопки;

Q-LED – светодиодные индикаторы на печатной плате для определения неисправного компонента в системе;

Q-Connector – быстрое и удобное подключение кабелей передней панели корпуса с помощью специального коннектора;

ASUS ESD Guards - защита материнской платы от влияния статического электричества;

Платы расширения и модули оперативной памяти на данной материнской плате защищены от короткого замыкания и перегрузки по току с помощью специальных предохранителей.

Это далеко не все фирменные технологии, которыми оснащена данная плата. Остальные технологии будут рассмотрены по ходу обзора.

Оперативная память и видеоподсистема

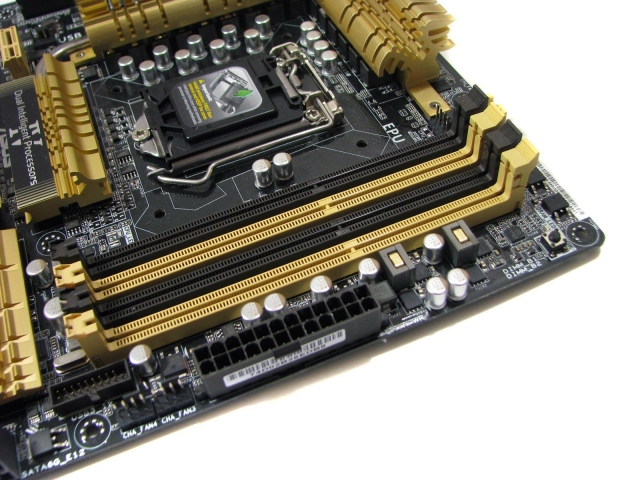

Для установки модулей оперативной памяти на плате присутствует четыре DIMM разъема.

Разъемы окрашены в черный и золотой цвета и снабжены защелками только на верхнем крае. Благодаря такому решению видеокарта не будет мешать извлечению модулей.

Для включения двухканального режима модули необходимо устанавливать в разъемы одного цвета. Поддерживаются модули объемом 8 Гб с номинальной частотой 1600 МГц. В случае разгона поддерживаются модули с частотой вплоть до 3000 МГц. Рядом с разъемами DIMM расположена кнопка MemOK. После ее нажатия система автоматически выберет параметры модулей оперативной памяти для стабильной работы, что очень полезно для неопытного пользователя.

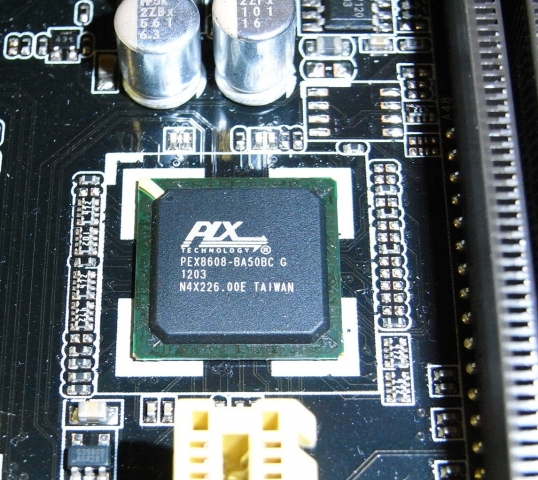

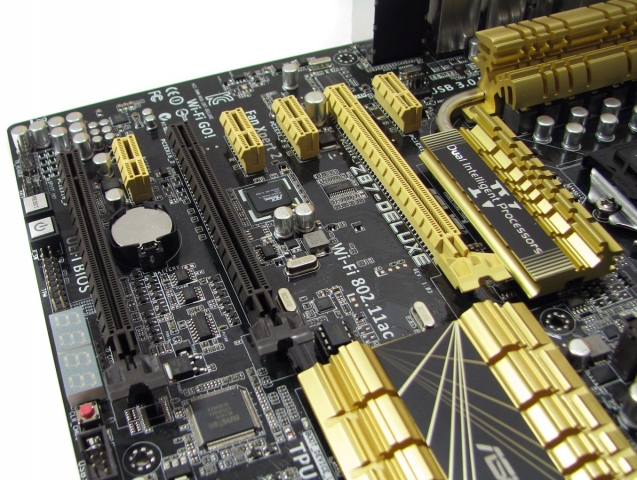

Для организации видеоподсистемы на плате распаяны три разъема PCI Express х16. Два верхних из них используют линии PCI Express центрального процессора и имеют спецификацию V3.0. Третий разъем подключен к чипсету и имеет спецификацию V2.0. Первые два разъема могут работать в режимах: х16 + х0 или х8 + х8. Третий разъем всегда работает в режиме х4. Помимо указанных выше разъемов на плате распаяны четыре разъема PCI Express х1 для плат расширения. Для получения необходимого количества линий PCI Express на печатной плате распаян дополнительный коммутатор PLX PEX 8608.

Разъемы SATA

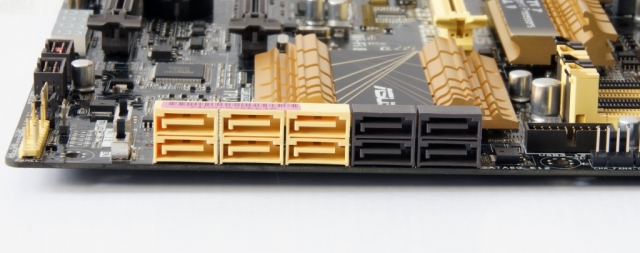

Системная логика Intel Z87 поддерживает работу 6 разъемов SATA 6 Гбит/с. Инженеры компании ASUS посчитали данное количество разъемов недостаточным и установили еще четыре аналогичных разъема.

Работа дополнительных SATA разъемов реализована с помощью двух контроллеров ASMedia ASM 1061. Разъемы, подключенные к системной логики выделены желтым цветом. Пользователь имеет возможность организовать массив уровня RAID 0, RAID 1, RAID 5 и RAID 10. Все разъемы имеют угловое подключение и не мешают установке видеокарт.

Звук

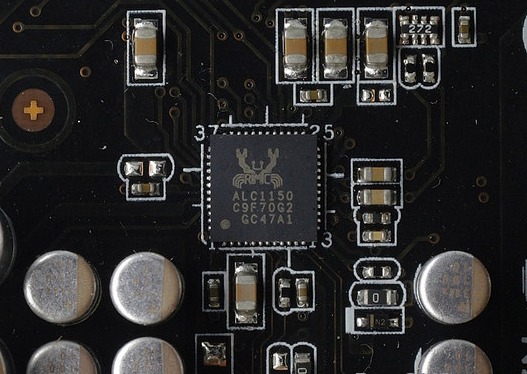

Звуковая подсистема материнской платы построена на контроллере Realtek ALC1150.

В звуковой подсистеме реализована поддержка технологий DTS Ultra PC II, DTS Conneсt и BD Audio Layer Content Protection. Звуковая подсистема не отделена от компонентов платы специальным защитным экраном. Нет его и на микросхеме Realtek ALC1150. Сможет ли отсутствие защитных экранов повлиять на качество звука ответить сложно.

Сетевое подключение

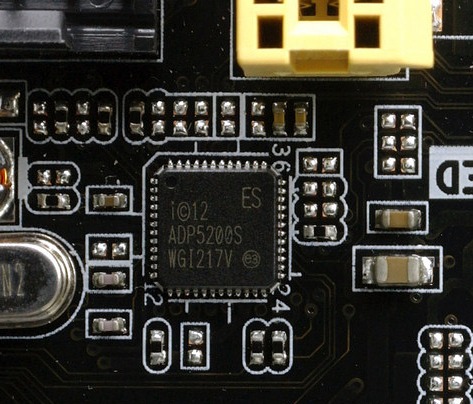

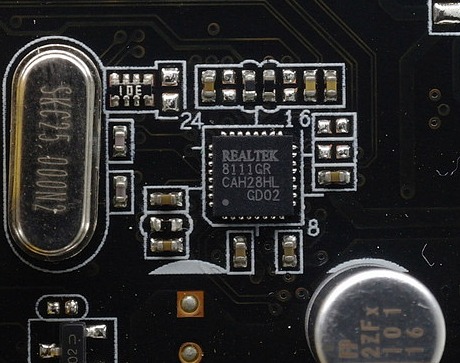

Для сетевого подключения на плате распаяны два разъема LAN (RJ45) работа которых организована контроллерами Intel I217-V и Realtek 8111G.

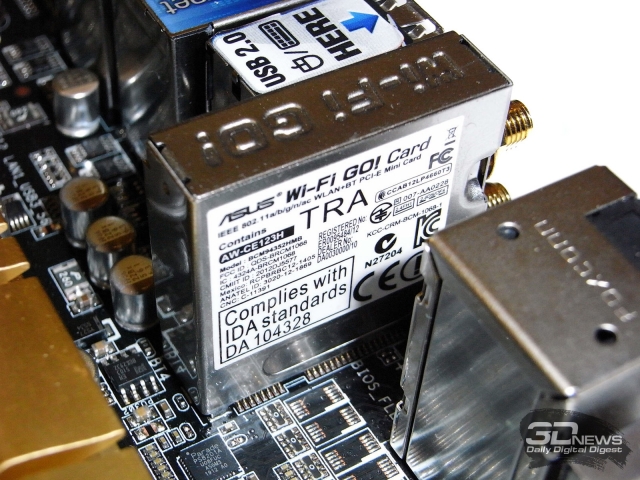

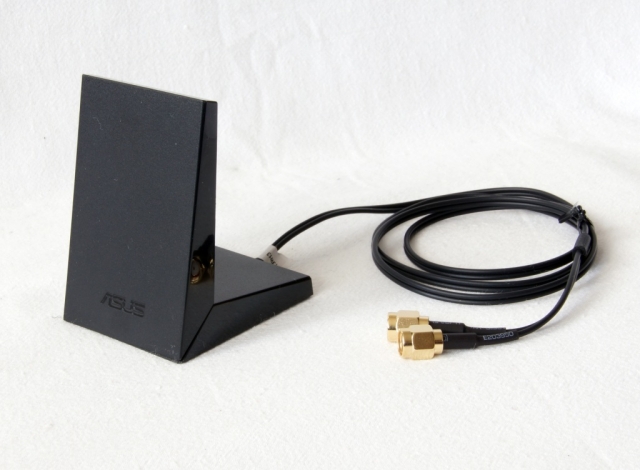

Для беспроводного подключения к локальной сети можно использовать Wi-Fi/Bluetooth модуль из комплекта поставки.

Задняя панель и колодки подключения

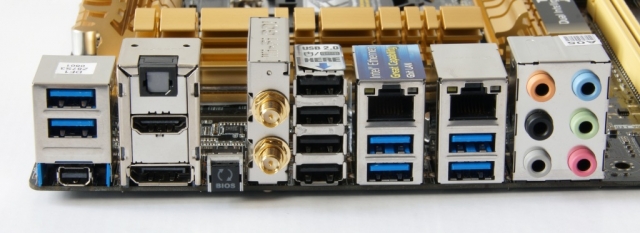

На заднюю панель платы выведены следующие разъемы:

1 x HDMI;

1 х DisplayPort;

1 x mini DisplayPort;

2 x LAN (RJ45);

6 x USB 3.0;

4 x USB 2.0;

1 x Optical S/PDIF out;

2 x Разъема для подключения антенн Wi-Fi и Bluetooth;

1 x Кнопка USB BIOS Flashback;

6 x Аудио портов.

Хочу обратить внимание, что на материнской плате ASUS Z87 Deluxe отсутствуют разъемы PS/2.

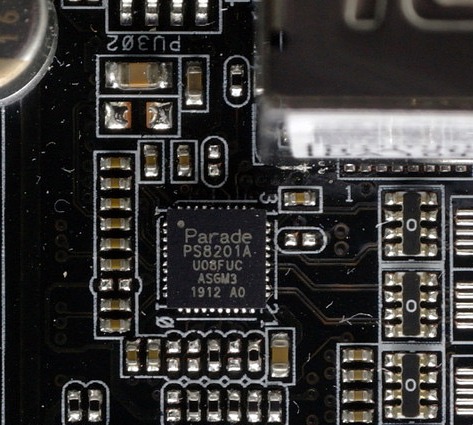

Разъемы HDMI, DisplayPort и mini DisplayPort служат для подключения к встроенному в центральный процессор графическому ядру. Переключение между разъемами осуществляется микросхемой Parade PS8201A.

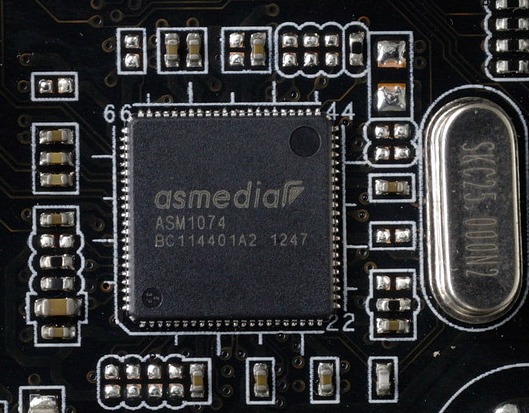

Помимо указанных разъемов на плате распаян ряд колодок для подключения дополнительных разъемов (планок с разъемами). К колодкам на плате можно подключить четыре разъема USB 2.0 и два разъема USB 3.0. Работа дополнительных разъемов USB 3.0 реализована с помощью USB хаба ASMedia ASM1074.

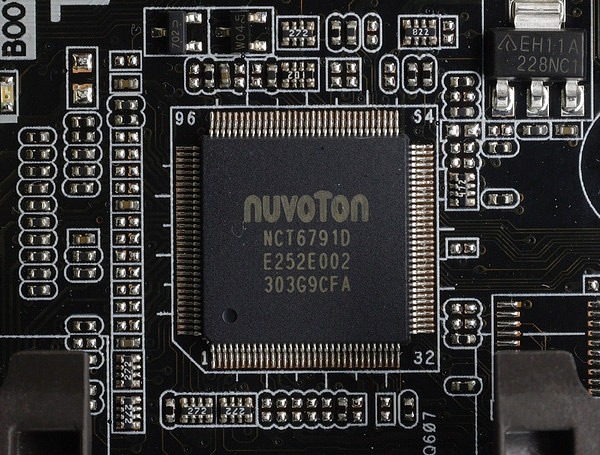

К материнской плате можно подключить шесть вентиляторов. Из них два вентилятора системы охлаждения центрального процессора, а остальные четыре – корпусные. Управляет работой вентиляторов контроллер Nuvoton NCT6791D.

Элементы управления на печатной плате

Помимо указанной выше кнопки MemOK на печатной плате расположен еще ряд элементов управления, которые сейчас рассмотрим.

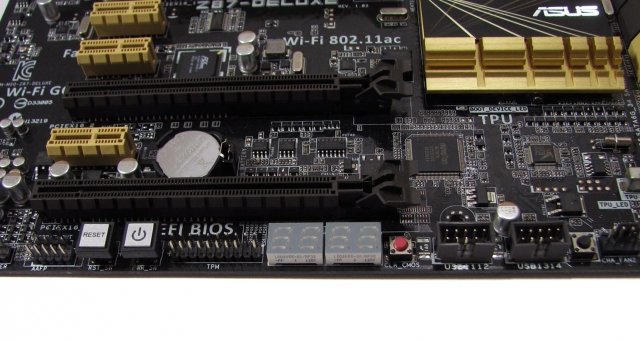

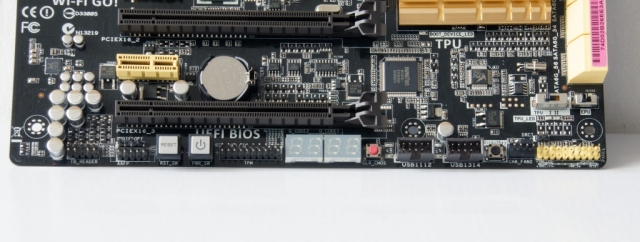

На нижнем краю платы вместе с колодками размещено несколько кнопок. Здесь находятся кнопка POWER (питание), RESET (сброс), CLR_MOS сброс параметров (BIOS) и DirectKey (быстрый доступ к BIOS). Там же расположены и индикаторы POST кодов.

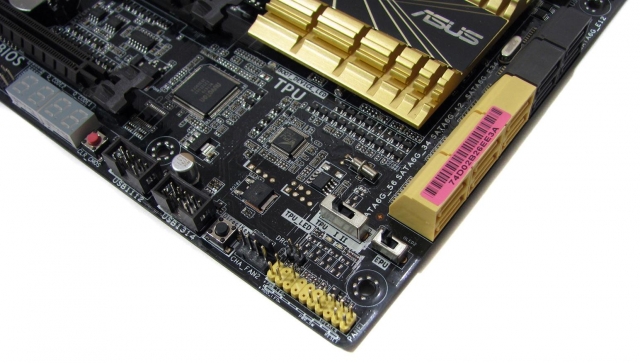

Чуть ниже разъемов SATA на печатной плате расположены два микропереключателя TPU и EPU.

Микропереключатель TPU отвечает за автоматический разгон. Изначально он выключен. Установкой переключателя в положение «1» активируется режим разгона центрального процессора с помощью увеличения множителя. В положении «2» изменяется и множитель и частота системной шины. Выбор режима автоматического разгона необходимо осуществлять до запуска системы. Второй микропереключатель отвечает за активацию функций энергосбережения. На мой взгляд, не лишней была бы кнопка CLR_MOS, выведенная на заднюю панель. В этом случае отпала бы необходимость при неудачном разгоне снимать боковую крышку системного блока.

Цепь питания и система охлаждения

Для питания материнской платы используются два разъема: основной – 24-pin (расположен на правом краю) и вспомогательный – 8-pin (расположен возле процессорного разъема).

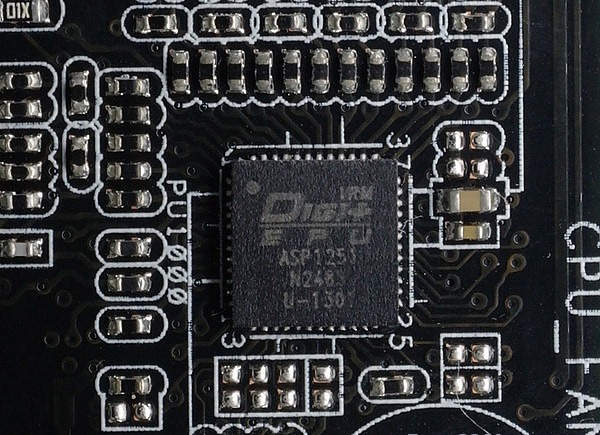

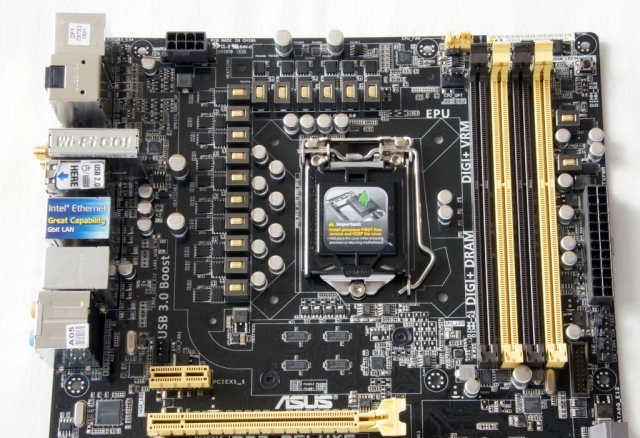

Цепь питания центрального процессора состоит из 16 фаз. Управляет фазами питания контроллер DIGI+ ASP1251.

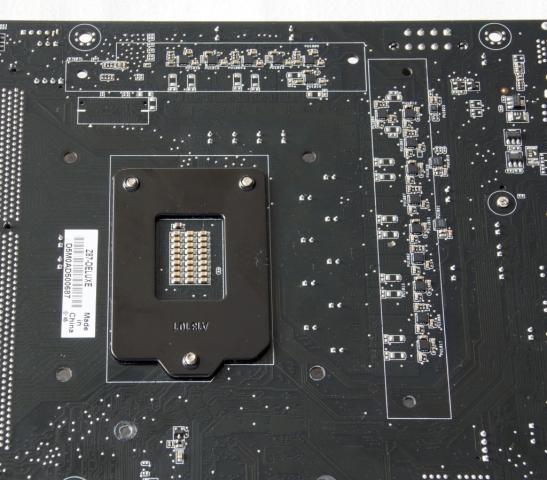

В каждой фазе используется два полевых транзистора и драйвер управления. Драйверы управления расположены с обратной стороны материнской платы и охлаждаются с помощью двух металлических пластин.

Помимо них в цепи используются высококачественные дроссели и конденсаторы.

Для охлаждения полевых транзисторов применяются два алюминиевых радиатора. Один радиатор состоит из двух частей, которые соединены тепловой трубкой для лучшего распределения тепла. Данный радиатор охлаждает полевые транзисторы в 10 из 16 фаз питания. Второй радиатор охлаждает транзисторы только в 6 фазах питания, поэтому его габариты значительно меньше. Еще один радиатор установлен на микросхеме системной логики.

Модули оперативной памяти питаются по двухфазной схеме. Управляет фазами питания контроллер ASP1103, который тоже обладает технологией DIGI+.

BIOS материнской платы

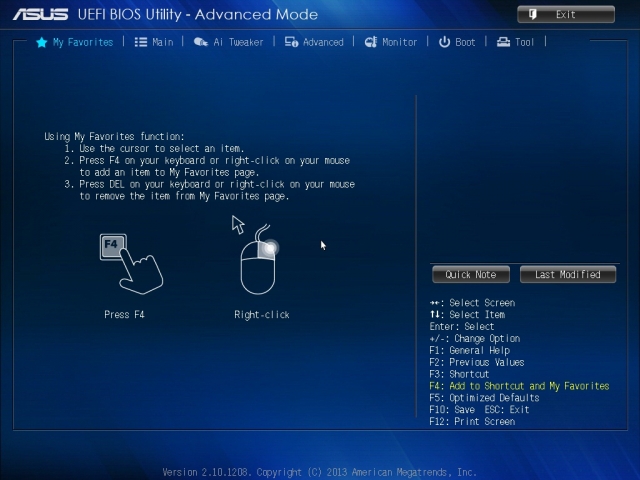

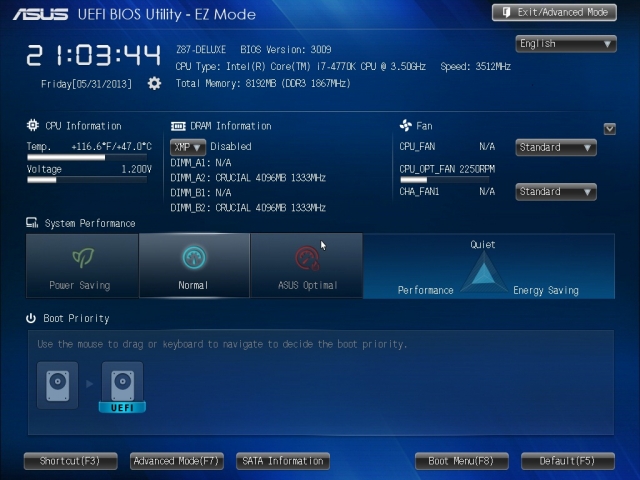

BIOS данной материнской платы практически ничем не отличается от других плат данной компании. Поэтому особо заострять на нем внимание не имеет смысла. Остановимся кратко только на основных моментах. BIOS имеет два режима: EZ MODE – «упрощенный» режим для неопытного пользователя и ADVANCED MODE – «расширенный» режим для более точной настройки и разгона системы.

В «упрощенном режиме» пользователь может выбрать один из профилей работы системы. В зависимости от профиля система будет сориентирована на разгон или энергосбережение. Также здесь указаны общие сведения о системе и значения температуры и напряжения питания центрального процессора. «Расширенный» режим имеет разделы: Main, Ai Tweaker, Advanced, Monitor, Boot и Tool. Заходя в разделы, пользователь может самостоятельно произвести разгон системы (Ai Tweaker), настроить работу контроллеров материнской платы (Advance), настроить работу подключенных к плате вентиляторов и получить сведения о напряжениях питания (Monitor). Настройка работы вентиляторов сводиться к выбору профиля работы. Расширенные настройки работы вентиляторов, вплоть до построения графика зависимости скорости вращения от температуры, производятся в программе Fan Xpert 2 из комплекса AI Suite III. Переход между режимами BIOS осуществляется нажатием клавиши F7. При выходе из BIOS, с сохранением изменений, все внесенные изменения выводятся на экран.

Тестирование

Для тестирования материнской платы был собран тестовый стенд.

Центральный процессор Intel Core i7-4770K 3500 MHz L3-8192 Kb DMI s1150 box;

Оперативная память Kingston DDR3 2x4096 Mb PC3-15000 1866 MHz;

Видеокарта Sapphire Radeon HD7730;

Жесткий диск Western Digital 500GB 64 MB 7200 rpm 3.5" SATAIII;

Блок питания FSP Everest 80PLUS 800W;

Операционная система Microsoft Windows 7 SP1 Professional 64-bit.

Первоначально проверялась возможность разгона центрального процессора в автоматическом режиме. При тестировании все энергосберегающие технологии были отключены. Микропереключатель TPU был установлен в положение «1». После загрузки системы номинальная частота процессора возросла до 4100 МГц. Отмечу, что в этом режиме материнская плата сильно завышает напряжение питания процессора, из-за чего возможен его перегрев. Данная проблема с автоматическим разгоном появилась уже давно, но до сих пор не исправлена. После установки микропереключателя в положение «2» и перезагрузки системы, номинальная частота процессора увеличилась до 4200 МГц. Причем в этом режиме проблем с завышением напряжения питания процессора отмечено не было.

После автоматического режима процессор разгонялся «вручную». В этом случае удалось добиться стабильной работы на частоте 4600 МГц. Номинальную частоту модулей оперативной памяти удалось увеличить с 1866 МГц до 2133 МГц. При дальнейшем увеличении частоты процессора и модулей оперативной памяти система работала нестабильно.

Также были проверены возможности материнской платы по увеличению частоты системной шины (BCLK). В зависимости от установленного множителя были получены следующие результаты:

множитель 1, максимальная частота системной шины - 108,7 МГц;

множитель 1,25, максимальная частота системной шины - 135,2 МГц;

множитель 1,67, максимальная частота системной шины - 186,1 МГц;

Выводы

Хорошая материнская плата с большими функциональными возможностями. Плата ASUS Z87 Deluxe не относится к оверклокерской серии. Тем не менее, благодаря шестнадцатифазной системе питания ее возможностей хватит для разгона центрального процессора практически с любой системой охлаждения. Она обладает неплохими возможностями для разгона модулей оперативной памяти, а также разгона центрального процессора с помощью системной шины. Безусловно, есть платы и лучше приспособленные для разгона, которые имеют вдвое больше фаз питания. Такие платы предназначены для экстремального разгона с использованием жидкого азота и стоят значительно дороже.

Плату ASUS Z87 Deluxe можно рекомендовать для сборки игровой системы благодаря наличию трех разъемов PCI Express х16 работающих в режиме х8 + х8 + х4.

Единственное, на что стоит обратить внимание при покупке данной материнской платы, так это на отсутствие поддержки старых разъемов PCI, COM, PS/2.
