Обзор и тестирование материнской платы ASUS RAMPAGE IV BLACK EDITION

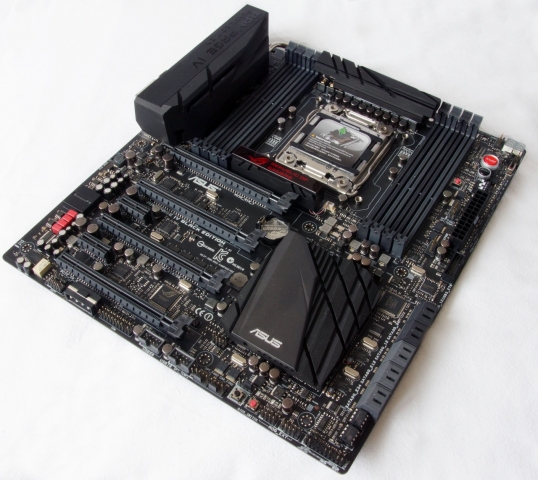

Платформа LGA2011 появилась осенью 2011 года и с тех пор остается самой высокопроизводительной системой от компании Intel для настольного сегмента. В начале сентября этого года было представлено новое поколение процессоров для данной платформы. Новая линейка процессоров выполнена по 22 нм техпроцессу и состоит из одной четырехъядерной и двух шестиядерных моделей. А вот новых наборов системной логики для данной платформы так и не было. Поэтому все материнские платы основаны на старом наборе системной логики Intel X79 Express. В данном обзоре рассмотрим материнскую плату ASUS RAMPAGE IV BLACK EDITION, которая относится к линейке продукции ROG. Данная плата является топовым решением среди материнских плат для платформы LGA2011 от компании ASUS и отличается рядом технологических особенностей, которые будут интересны в первую очередь оверклокерам. Основные технические характеристики платы приведу ниже в виде таблицы.

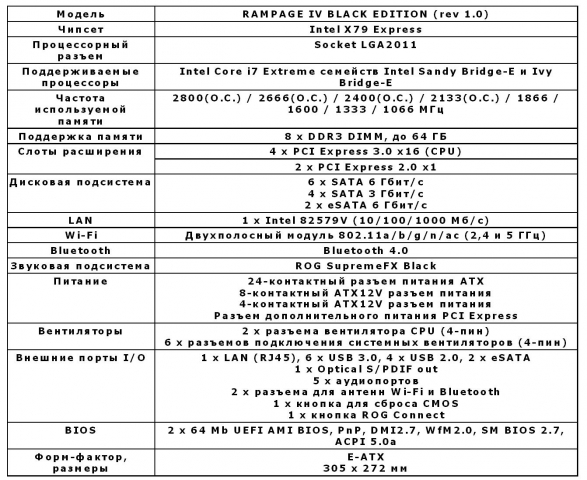

Упаковка и комплект поставки

Все продукты линейки ROG поставляются в упаковке, оформленной в темно-красных тонах, но для данной платы сделано исключение. Дабы подчеркнуть эксклюзивность модели и выделить ее из основного ряда продуктов серии, цветовое оформление выполнено в черных тонах.

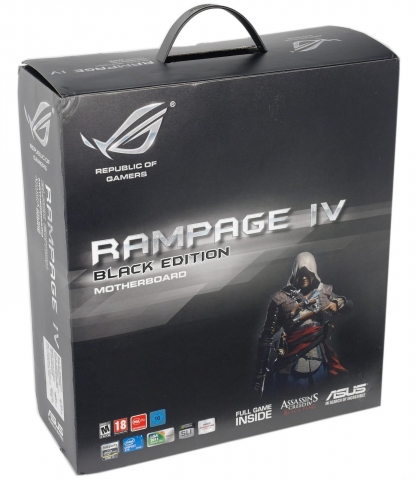

Плата поставляется в большой коробке с удобной ручкой для транспортирования. Оформление передней панели выполнено в строгом стиле. Традиционно здесь расположены логотип серии ROG и название материнской платы. В нижней части расположен ряд ярлыков и выполнено изображение главного персонажа серии игр Assassin’s Creed. Таким образом, производитель решил сообщить пользователю о наличии в комплекте поставки полной версии игры Assassin’s Creed IV Black Flag. Передняя панель выполнена в виде откидной крышки, на внутренней стороне которой расположено описание технологических особенностей платы.

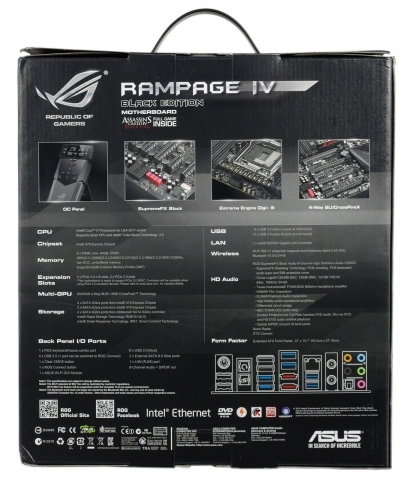

На задней панели упаковки расположены спецификация платы и описание интерфейсной панели.

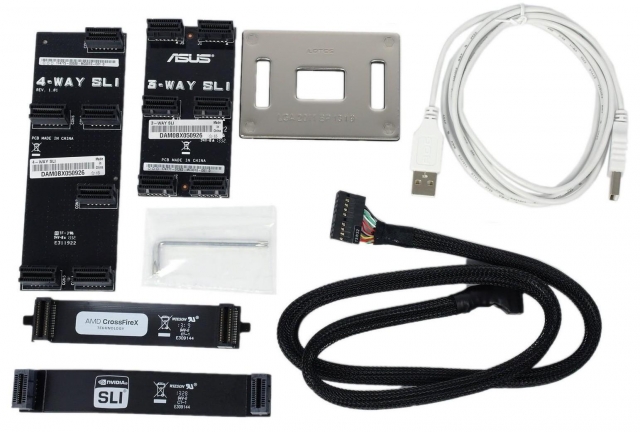

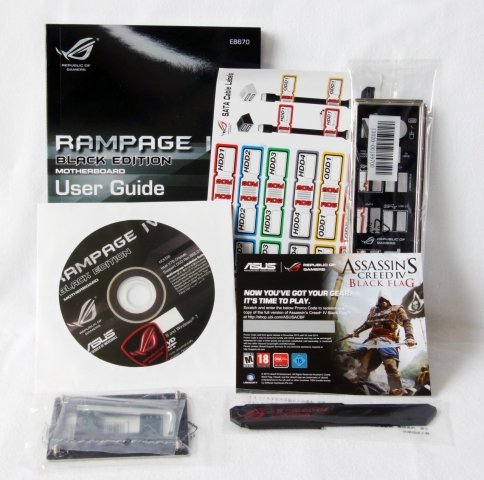

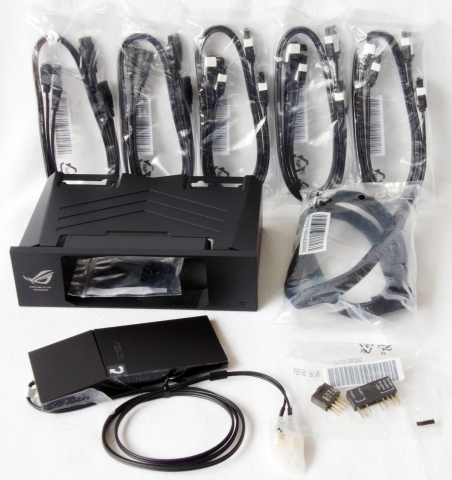

В данном случае производитель не стал экономить на комплекте поставки, сделав его максимальным. В комплекте с материнской платой поставляется:

руководство пользователя;

программное обеспечение;

заглушка интерфейсной панели;

10 SATA кабелей, 5 из которых с угловыми разъемами;

OC Panel с отсеком для установки на передней панели корпуса;

4 мостика для массива видеокарт, из которых три для SLI массивов и один для CrossFireX;

набор маркировочных наклеек для SATA кабелей;

кабель подключения OC Panel и кабель ROG Connect;

опорная пластина под процессорный разъем стандартного размера в комплекте с шестигранным ключом;

внешняя антенна модуля Wi-Fi/Bluetooth;

набор Q-connector для подключения разъемов на передней панели корпуса;

магнит с логотипом серии ROG;

код для бесплатной загрузки игры Assassin’s Creed IV Black Flag.

Отличительные особенности

Продукты такого класса всегда отличаются большим количеством технологических особенностей, поэтому считаю нужным хотя бы кратко рассмотреть некоторые из них.

Dual Intelligent Processors 4 with 4-Way Optimization – технология по оптимизации системы под потребности пользователя. Состоит из четырех основных узлов: контроллера отвечающего за энергопотребление (EPU), контроллера отвечающего за разгон (TPU), цифровой подсистемы питания DIGI+ III и технологией Fan Xpert 2;

Fan Xpert 2 технология, отвечающая за охлаждение системы. Имеет гибкие настройки работы вентиляторов;

Ai Charger+ - возможность ускоренной подзарядки мобильных устройств через разъем USB при выключенном питании;

SSD Secure Erase – функция безопасного удаления данных с SSD накопителя, которая позволяет восстановить производительность накопителя. Эта функция имеется в BIOS данной материнской платы;

ROG RAMDisk – в комплекте поставки материнской платы имеется программное обеспечение для создания виртуального диска в оперативной памяти;

High-efficiency cooling – высокоэффективная система охлаждения материнской платы с возможностью отвода тепла от подсистемы питания процессора за пределы системного блока;

GameFirst II – специальная технология для повышения приоритета игрового трафика при игре по сети;

USB 3.0 Boost – ускорение интерфейса USB 3.0 с помощью протокола UASP;

Q-Slot – специальные защелки на слотах PCI Express для удобства монтажа плат расширения;

SupremeFX Black – встроенная аудиоподсистема с конвертером Cirrus Logic CS4398 и отношением сигнал/шум на уровне 120 дБ. Также имеется возможность подключения наушников с сопротивлением 600 Ом;

Extreme Engine Digi+ III – цифровая подсистема питания с высококачественной элементной базой;

Wi-Fi Go! – встроенный модуль Wi-Fi/Bluetooth с внешней антенной;

USB BIOS Flashback – технология простого обновления BIOS материнской платы с флеш-накопителя.

Оперативная память и видеоподсистема

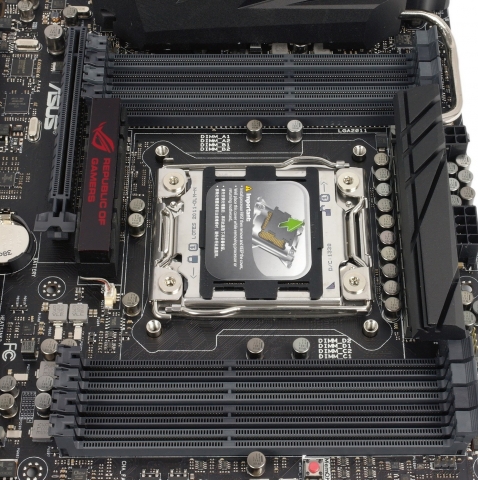

Отличительной особенностью платформы LGA2011 от других настольных платформ является поддержка 64 Гб оперативной памяти. Для этих целей на плате распаяно 8 разъемов DIMM, которые расположены справа и слева от процессорного разъема.

Оперативная память может работать в четырехканальном режиме.

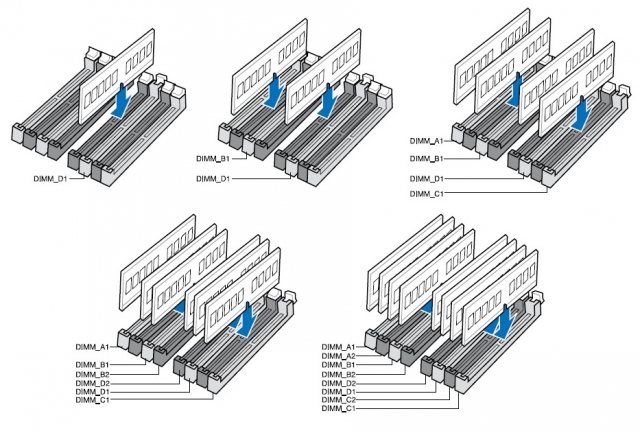

Все разъемы DIMM имеют защелки только с одной стороны для удобства установки модулей в уже собранной системе. Следует обратить внимание на то, что DIMM разъемы очень близко расположены от первого слота PCI Express x16, что может вызвать конфликт при сборке системы с некоторыми моделями видеокарт. Материнская плата поддерживает модули оперативной памяти с частотой до 1866 МГц в номинальном режиме и до 2800 МГц в процессе разгона.

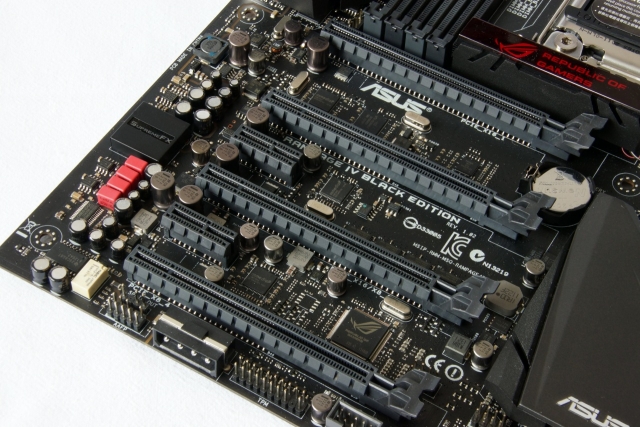

Также данная платформа отлично подходит для построения мощной видеоподсистемы с массивом графических адаптеров благодаря наличию четырех разъемов PCI Express x16.

Все разъемы используют линии PCI Express центрального процессора, которые могут быть разделены между ними следующим образом:

х16+х0+х0+х0;

х16+х0+х16+х0;

х16+х8+х8+х0;

х16+х8+х8+х8.

Такое разделение линий PCI Express значительно предпочтительнее для массива, чем у платформы LGA1150.

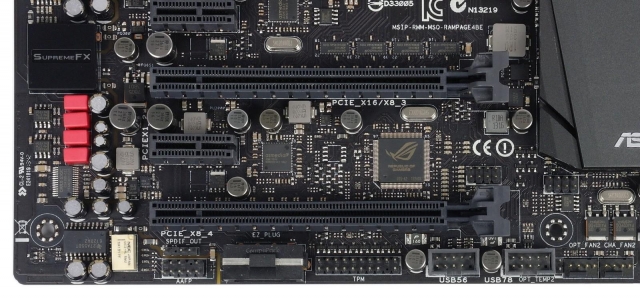

Помимо разъемов PCI Express x16 на плате предусмотрено два разъема PCI Express x1, которые реализованы с помощью контроллера ASMedia ASM1184e.

Дисковая подсистема

Для реализации дисковой подсистемы на плате распаяны 10 разъемов SATA.

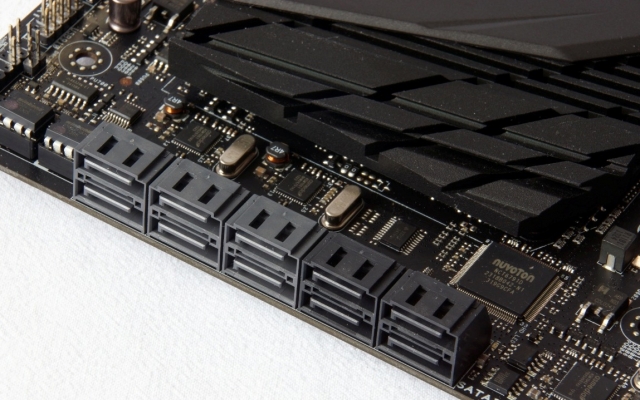

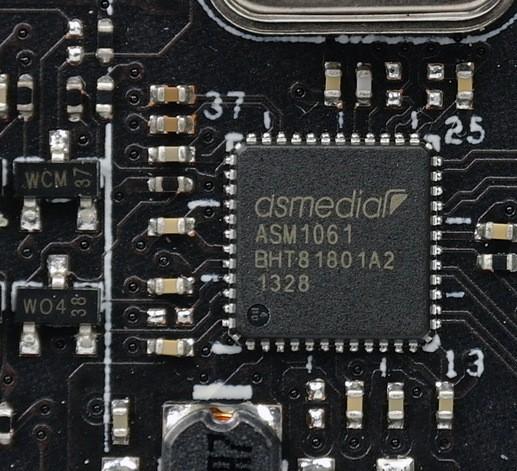

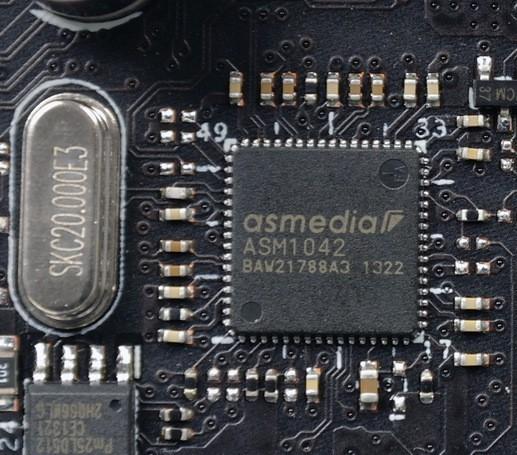

Черные разъемы имеют поддержку SATA 6 Гбит/с, в то время как серые - SATA 3 Гбит/с. Набор системной логики обеспечивает работу только двух разъемов SATA 6 Гбит/с и четырех разъемов SATA 3 Гбит/с. Работу остальных разъемов SATA обеспечивают три контроллера ASMedia ASM1061.

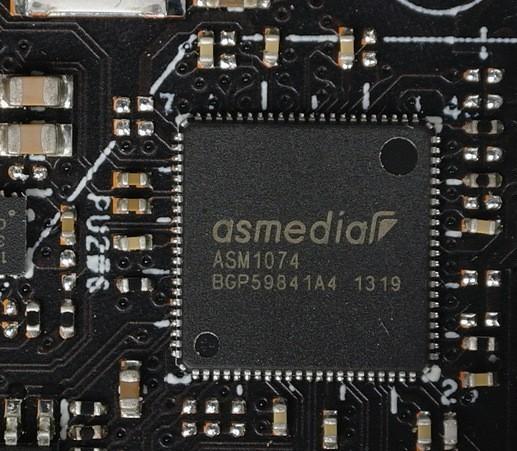

Кстати эти контроллеры также обеспечивают работу двух разъемов eSATA 6 Гбит/с, которые расположены на интерфейсной панели. Дисковая подсистема поддерживает массивы RAID уровня 0, 1, 5, 10. При установке массива видеокарт разъемы не будут перекрыты благодаря угловому подключению.

Звуковая подсистема

Как уже было отмечено выше, плата оснащена качественной звуковой подсистемой SupremeFX с поддержкой технологий DTS Conneсt и BD Audio Layer Content Protection.

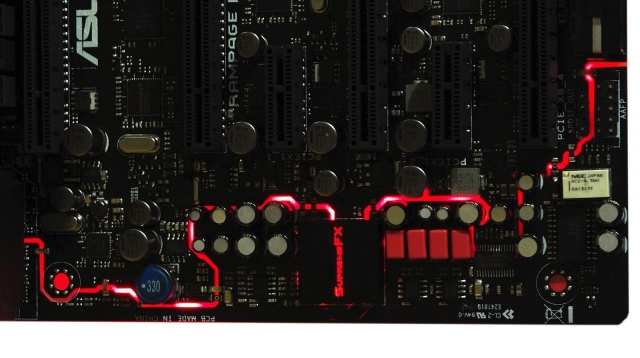

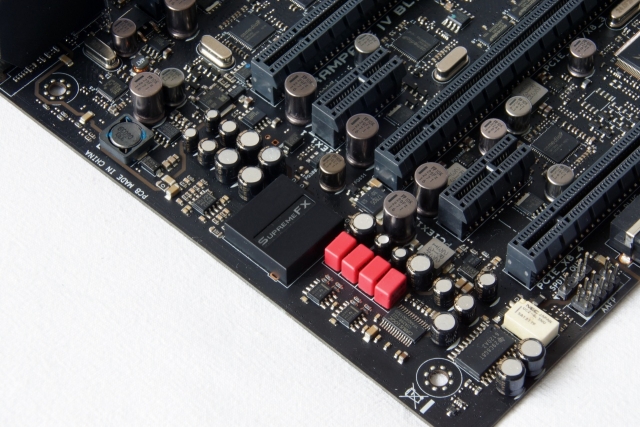

В звуковой подсистеме используется конвертер Cirrus Logic CS4398, который расположен под металлическим экраном. Компоненты звуковой подсистемы отделены от компонентов платы специальным экраном с красной подсветкой для уменьшения влияния электромагнитных помех.

Подключение наушников с сопротивлением 600 Ом возможно благодаря наличию в звуковой подсистеме усилителя Texas Instruments TPA6120A2. Также обращу внимание пользователей на то, что в звуковой подсистеме материнской платы используются специализированные конденсаторы ELNA и WIMA. В качестве защиты подсистемы от перегрузок используется реле NEC/TOKIN UC2. На заднюю панель выведены 5 разъёмов mini jack и оптический аудиовыход S/PDIF для подключения акустической системы.

LAN

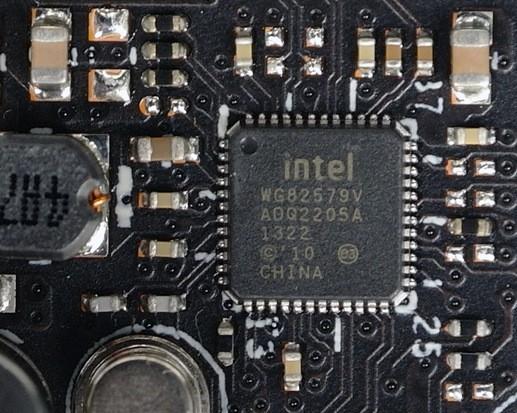

Для LAN подключений на интерфейсной панели предусмотрен один разъем RJ45. В сетевой подсистеме используется контроллер Intel WG82579V.

Кроме этого сетевое подключение можно организовать с помощью двухполосного модуля Wi-Fi/Bluetooth, который также позволит использовать компьютер в качестве точки доступа для остальных устройств. Благодаря этому модулю поддерживается возможность управления компьютером с мобильного устройства и обмен файлами между ними. Также система с платой ASUS RAMPAGE IV BLACK EDITION может использоваться для потокового воспроизведения мультимедийных файлов по беспроводной сети (технология Media Streaming Hub).

Задняя панель и колодки подключения

Задняя интерфейсная панель платы помимо вышеперечисленных разъемов имеет разъемы:

один комбинированный разъем PS/2;

10 USB разъемов, из которых 6 – разъемы USB 3.0;

2 разъема eSATA;

два разъема модуля Wi-Fi/Bluetooth для подключения антенны.

Кроме разъемов на заднюю панель выведены две кнопки Clear CMOS и ROG Connect / BIOS Flashback.

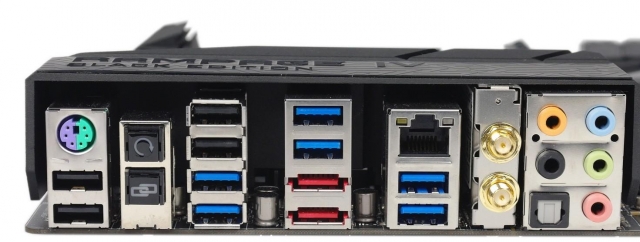

Разъемы и кнопки на задней панели сконфигурированы следующим образом.

Как и в большинстве материнских плат, основная часть колодок подключения расположена на нижнем крае платы.

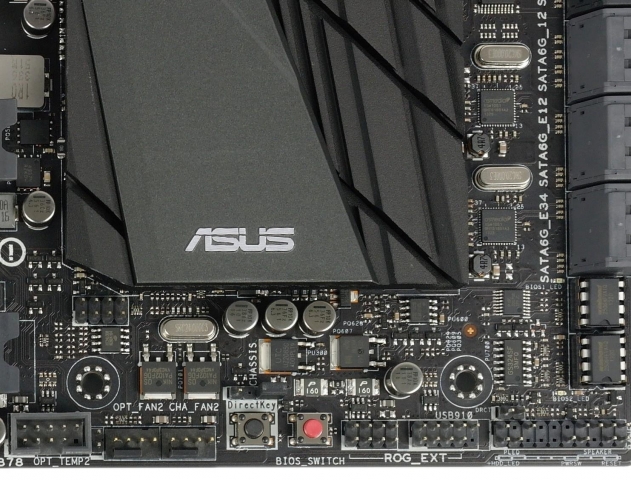

На плате расположены колодки: SPDIF _OUT, TMP, две колодки USB 2.0, USB 3.0, колодка ROG_EXT и колодка подключения передней панели. К колодкам на плате можно подсоединить до 6 разъемов USB 2.0 и два разъема USB 3.0. Работа всех разъемов USB 2.0 реализована набором системной логики. Работа разъемов USB 3.0 реализована силами контроллерами ASMedia ASM1074 и ASMedia ASM1042.

Колодка ROG_EXT служит для подключения OC Panel. Если отсутствует необходимость в подключении данной панели, к колодке могут подключаться разъемы USB 2.0.

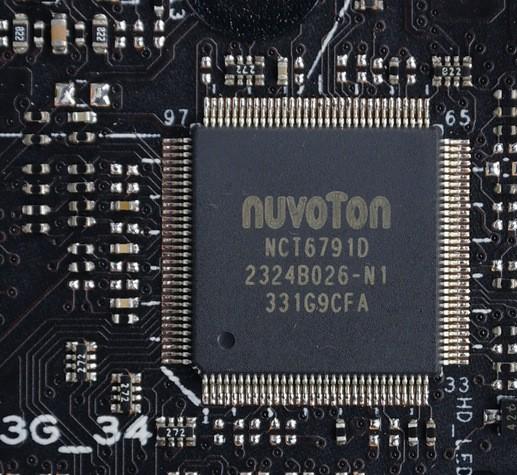

К материнской плате можно подключить восемь вентиляторов. Из них два вентилятора системы охлаждения центрального процессора, а остальные шесть – корпусные. За работу корпусных вентиляторов и мониторинг отвечает контроллер NUVOTON NCT6791D.

Элементы управления разгоном

Материнская плата ASUS RAMPAGE IV BLACK EDITION является мощным решением для оверклокеров. Как правило, такие материнские платы имеют на текстолите большое число элементов управления, отвечающих за разгон, которые позволяют добиться максимального быстродействия. В данном случае инженеры компании ASUS пошли на необычный ход. Габаритные размеры печатной платы не позволили им разместить на ней все необходимые на их взгляд элементы управления разгоном. Часть элементов управления было решено вынести на отдельный модуль управления - OC Panel. Поэтому сначала рассмотрим элементы управления на печатной плате, а потом модуль управления OC Panel.

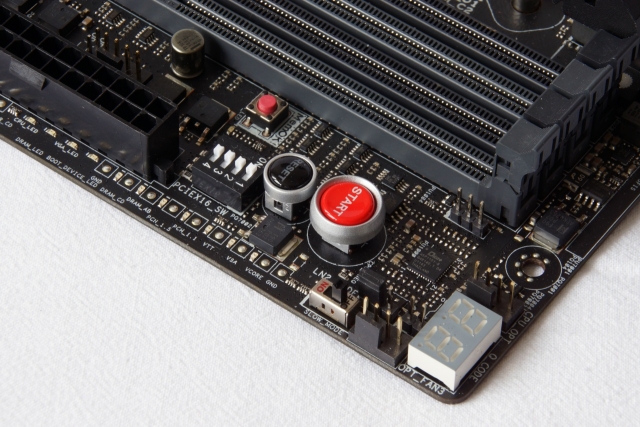

Элементы управления разгоном сосредоточены на печатной плате в правом верхнем углу.

Здесь расположены три кнопки: «Start», «Reset», «MemOK!». Назначение первых двух кнопок вполне понятное. При нажатии кнопки «MemOK!» система автоматически установит оптимальные параметры для установленных модулей оперативной памяти. Рядом с кнопками находятся два микропереключателя: «Slow Mode» и «PCIEХ16_SW». Первый активирует режим, при котором параметры разгона системы вступают в силу после загрузки операционной системы. Второй микропереключатель позволяет выборочно отключать слоты PCI-Express x16. С помощью специальных перемычек (джамперов) пользователь может активировать режим LN2 Mode, который рекомендуется активировать при разгоне с использованием жидкого азота. В данном режиме повышается стабильность системы при работе на отрицательных температурах. Также на плате нашлось место для индикаторов POST кодов и контактным площадкам для замера напряжений питания. Материнская плата оснащена двумя микросхемами BIOS, переключаться между которыми можно с помощью кнопки BIOS Switch, которая расположена на нижнем крае материнской платы. Рядом с ней расположена кнопка прямого доступа к настройкам BIOS – DirectKey. Ну а теперь рассмотрим OC Panel и ее функции.

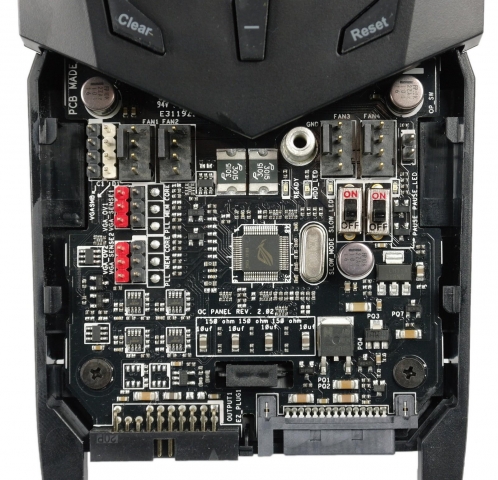

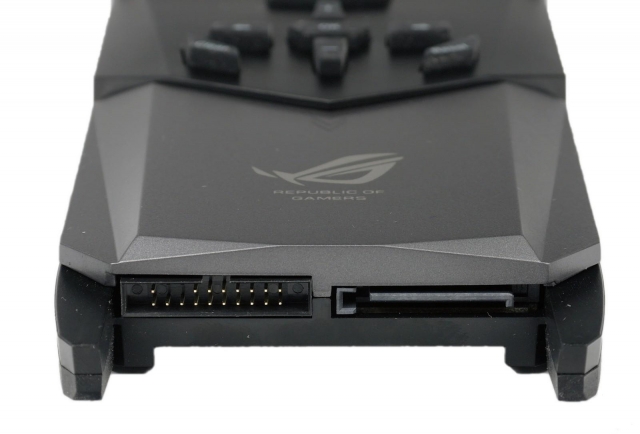

Модуль выполнен из пластика, имеет прорезиненные кнопки и поворотный дисплей. Внизу модуля расположены разъем для подключения к материнской плате (к колодке ROG_EXT) и разъем SATA для подачи питания на модуль.

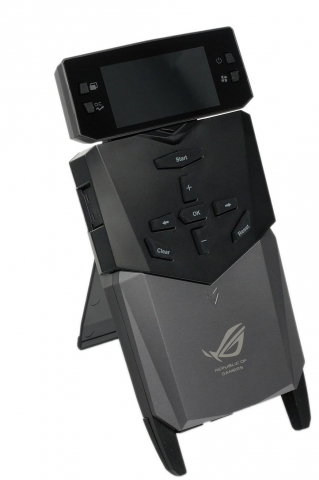

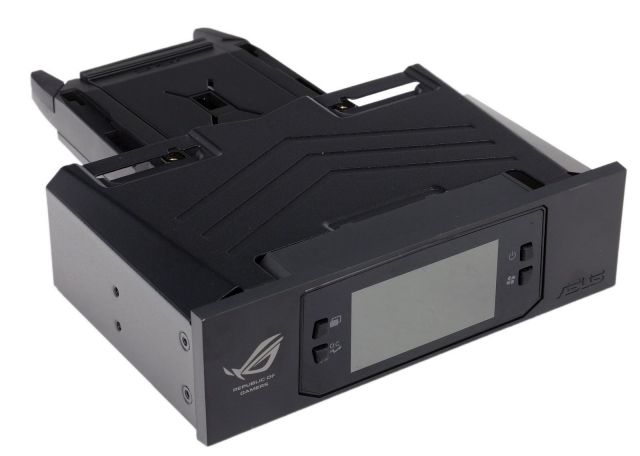

OC Panel имеет два варианта установки. Первый вариант – Normal mode. В данном варианте модуль устанавливается в отсек 5,25” с помощью специального корпуса-переходника из комплекта поставки.

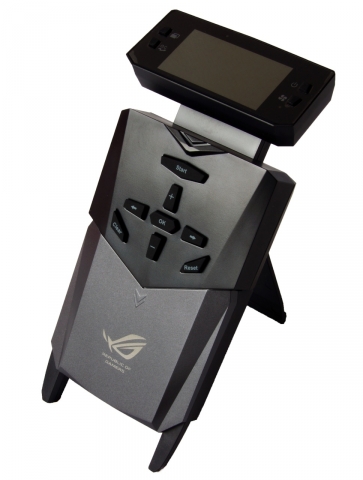

Второй вариант - Extreme mode. Это вариант внешнего расположения в виде отдельного устройства.

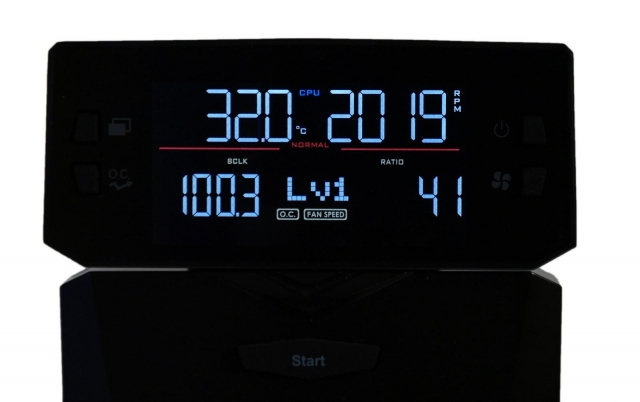

В зависимости от расположения модуль имеет различный набор функций. В режиме Normal mode модуль позволяет:

повышать частоту центрального процессора путем увеличения множителя;

управлять скоростью вращения подключенных к нему вентиляторов;

контролировать температуру процессора, его частоту и частоту BCLK;

активировать профили автоматического разгона.

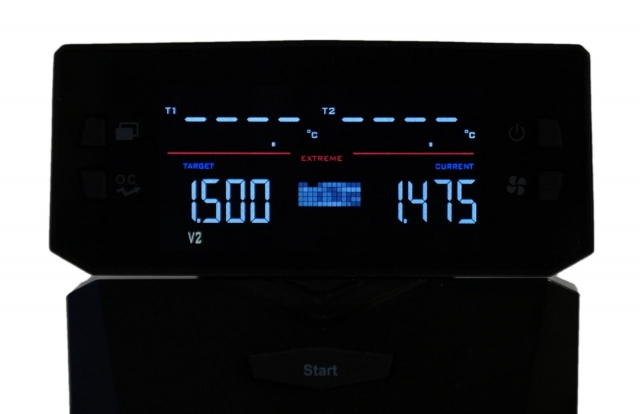

Вариант Extreme mode кроме вышеперечисленных функций позволяет:

изменять напряжение питания основных компонентов «вручную», или выбрав один из профилей;

изменять напряжения питания графического процессора в случае использования в системе видеокарты из линейки ROG (функция VGA Hotwire);

производить контроль температуры основных компонентов материнской платы, с помощью подключенных напрямую к модулю термодатчиков.

Как видим, наибольшими функциональными возможностями модуль обладает в варианте Extreme mode. Такой вариант актуален при разгоне системы на «открытом стенде».

Подсистема питания и система охлаждения

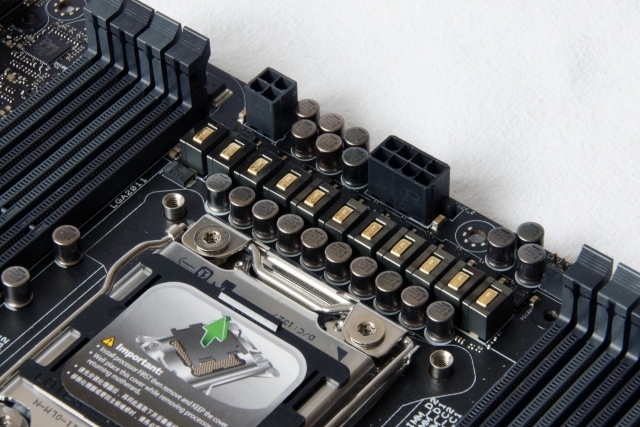

Компоненты материнской платы получают питание через основной разъем 24-pin и три дополнительных разъема. Два дополнительных разъема 8-pin и 4-pin расположены возле процессорного разъема. Они служат для питания центрального процессора. Третий дополнительный разъем расположен на нижнем крае платы. Через него напряжение питания подается на разъемы PCI Express x16. Необходимость в его подключении возникает только при организации массива из видеокарт. Разъем имеет угловое подключение и не мешает установке четвертого видеоадаптера. Цепь питания центрального процессора состоит из одиннадцати фаз. Силовые элементы, нуждающиеся в охлаждении, расположены с обеих сторон печатной платы.

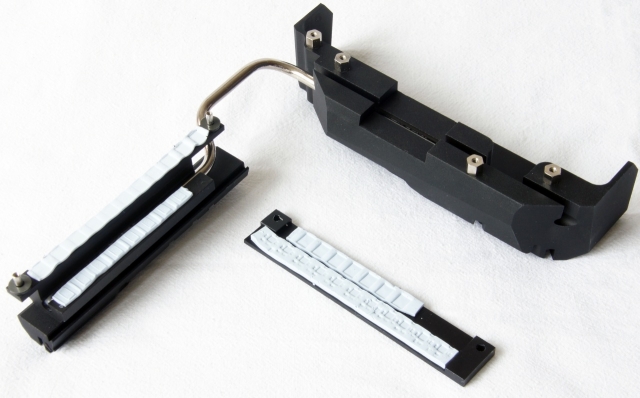

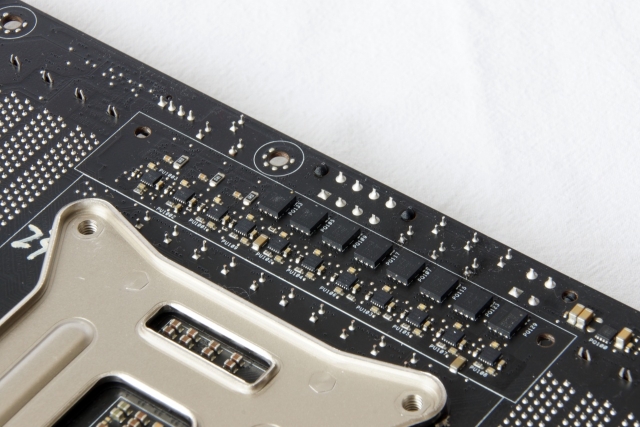

С лицевой стороны силовые элементы охлаждаются с помощью двух радиаторов, соединенных между собой тепловой трубкой. Непосредственно с силовыми элементами контактирует только один радиатор, тогда как второй служит для более эффективного теплораспределения. С обратной стороны платы силовые элементы охлаждает металлическая пластина.

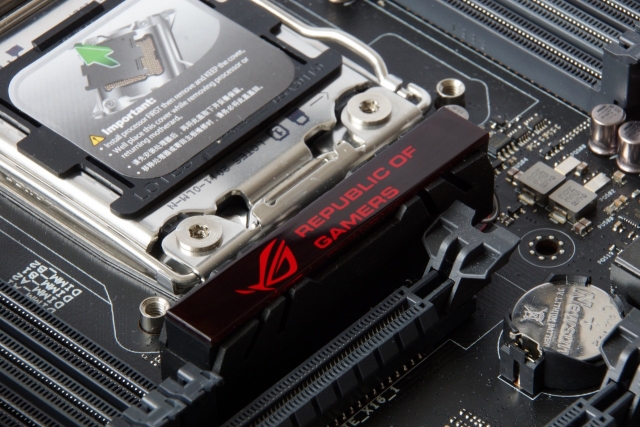

Между процессорным разъемом и первым разъемом PCI Express x16 расположен декоративный элемент, который не выполняет роль радиатора.

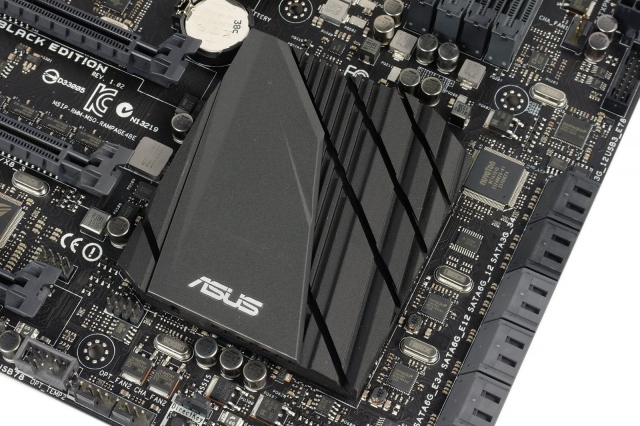

Третий радиатор установлен на чипсете.

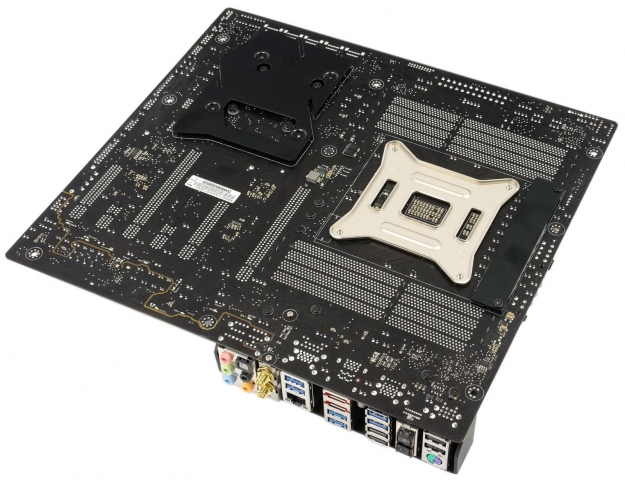

Пластина, расположенная с обратной стороны платы, под микросхемой чипсета не является радиатором, а служит для увеличения жесткости.

Забегая вперед скажу, что радиаторы во время тестирования не нагревались выше 40 градусов. Это подтверждает их высокую эффективность. Цифровая подсистема питания центрального процессора управляется контроллером ASP1000.

BIOS

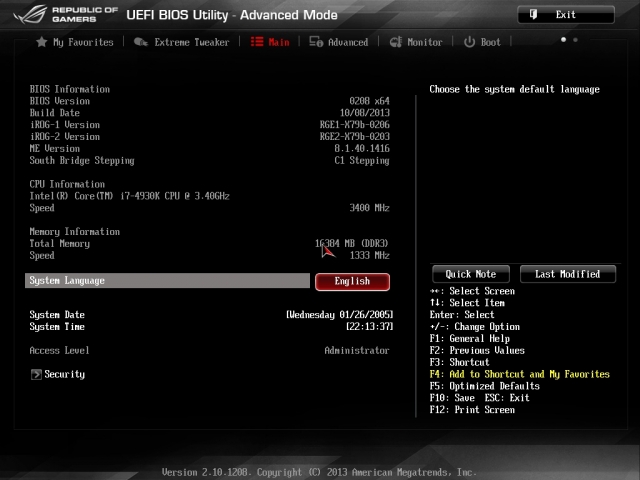

Графическая оболочка BIOS материнской платы ничем кроме цветового оформления не отличается от других плат компании ASUS. BIOS платы имеет черное оформление и разбит на следующие разделы: Extreme Tweaker, Main, Advanced, Monitoring, Boot. В раздел Extreme Tweaker пользователю предоставляют широкие возможности по настройке и разгону системы. Пользователь может самостоятельно задать различные параметры или воспользоваться предустановленными профилями. Раздел Main содержит основную информацию о системе. Раздел Advanced позволяет более точно настроить работу различных контроллеров на материнской плате. В разделе Monitoring пользователь может контролировать напряжения питания, температуру и скорость вращения вентиляторов. Здесь также можно установить различные профили работы вентиляторов. Раздел Boot содержит параметры загрузки системы. В этом разделе можно произвести обновление BIOS и сохранить профили с настройками.

Тестирование

Для тестирования материнской платы ASUS RAMPAGE IV BLACK EDITION на ее основе была собрана система с использованием следующих комплектующих:

Центральный процессор Intel Core i7-4960X 3600 MHz;

Оперативная память Team DDR3 4x4096 Mb PC3-17066 2133 MHz;

Видеокарта AMD Radeon HD 6970 2 ГБ GDDR5;

Жесткий диск Western Digital 1000GB 64 MB 7200 rpm 3.5 SATAIII Caviar Black;

Блок питания Chieftec BPS-950C 950W;

Монитор Philips 238G4DHSD/00;

Сначала были проверены возможности платы по разгону центрального процессора. В качестве системы охлаждения центрального процессора использовался кулер Scythe Kama Angle Rev.B.

С помощью предустановленных в BIOS профилей центральный процессор удалось разогнать до 4500 МГц. Разгон центрального процессора с помощью профилей до частоты 4300 МГц производился за счет повышения множителя. После 4300 МГц разгон сопровождался еще и повышением напряжения питания. Плата позволяет разгонять процессор также и поднятием частоты системной шины, которая может задаваться «вручную» или выбором предустановленного профиля. Путем выбора предустановленных профилей система заработала при частоте BCLK 180 МГц. При выборе следующего профиля (частота BCLK 190 МГц) система не запустилась. При разгоне центрального процессора «вручную» удалось добиться стабильной работы системы при частоте центрального процессора 4600 МГц. Частоту шину BCLK в «ручном» режиме удалось повысить до 186,6 МГц.

Также материнская плата имеет ряд профилей разгона центрального процессора и BCLK, предназначенных для системы с водяной системой охлаждения. В этом случае частоту процессора с помощью профилей можно теоретически поднять до 4900 МГц при напряжении питания 1,55 В.

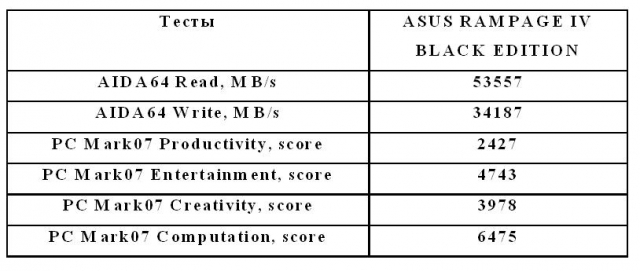

После оценки разгонного потенциала все настройки системы были приведены к номинальным значениям и проведено тестирование в ряде приложений. Результаты тестирования оформлю в виде таблицы.

Выводы

Платформа LGA2011 отлично подходит не только для сборки игровой системы, но и для мощной рабочей станции. Преимущество перед платформой LGA1150 заключается в возможности установки большего объема оперативной памяти и сборке мощной видеоподсистемы из нескольких видеокарт с более оптимальным распределением линий PCI Express. Единственный недостаток платформы – отсутствие современных наборов системной логики. Что касается данной материнской платы, то это лучшая плата компании ASUS для данной платформы. Безусловно, ее нельзя отнести к массовым продуктам из-за слишком высокой стоимости. Поэтому рекомендовать ее к покупке можно только пользователям не стесненным в средствах, которые хотят собрать самую мощную систему на сегодняшний день, в которой все комплектующие будут самого высокого уровня или профессиональным оверклокерам.
