Обзор и тестирование материнской платы ASRock Fatal1ty Z87 Professional

Общие сведения

Компания ASRock была основана в 2002 году и является самой молодой компанией, которая производит материнские платы. Сначала ASRock была дочерней фирмой компании ASUS. Предполагалось, что ей будет отведена роль производителя материнских плат среднего и нижнего ценового диапазона. Начиная с 2007 года, компания ASRock получила полную независимость от компании ASUS. В этом же году компания занялась выпуском материнских плат верхнего ценового диапазона. Сегодня рассмотрим и протестируем материнскую плату ASRock Fatal1ty Z87 Professional. Данная материнская плата разрабатывалась совместно с самым успешным киберспортсменом – Джонатанам Венделом, более известным под ником Fatal1ty. На данный момент материнская плата ASRock Fatal1ty Z87 Professional является самой старшей моделью в линейке игровых материнских плат Fatal1ty, построенных на базе системной логики Intel 8 поколения. Помимо нее есть в линейке и младшая модель, построенная на базе системной логики H87 - ASRock Fatal1ty H87 Performance.

Упаковка и комплект поставки

Материнская плата поставляется в упаковочной коробке, оформленной в красно-черных тонах с изображением Джонатана Вендела на лицевой панели. Внизу на лицевой панели расположен ряд ярлыков. Из них пользователь может узнать, какие процессоры поддерживает плата, и какой набор логики в ней используется, а также о ряде поддерживаемых технологий. Большой ярлык, который расположен слева внизу, сообщает о наличии в комплекте поставки программы XSplit Broadcaster с бесплатной лицензией на три месяца.

Программа служит для организации трансляции игрового процесса в Интернет.

Задняя панель упаковочной коробки отведена под описание используемых в материнской плате технологий.

В комплект поставки материнской платы ASRock Fatal1ty Z87 Professional входит:

диск с программным обеспечением;

инструкция пользователя;

инструкция по настройке;

8 кабелей для подключения устройств с SATA интерфейсом;

заглушка на заднюю панель;

SLI мостик для массива из двух видеокарт;

панель с двумя разъемами USB 3.0 для установки на передней панели системного блока;

два переходника SATA/POWER;

крепежные болты.

Технологии, используемые в материнской плате

Топовые продукты всегда богаты на различные технологии. Не стала исключением и данная материнская плата. Кратко рассмотрим основные технологии, которые используются в данной материнской плате.

Home Cloud – функция удаленного доступа к файлам компьютера через Интернет, при условии использования сетевого разъема Intel LAN и операционной системы Windows 8. Доступ к файлам возможен с мобильного устройства или другого компьютера;

HDMI IN – пользователи могут удобно переключаться между экраном компьютера и экраном другого устройства, подключенного к данному разъемуили, или даже использовать это устройство без включения компьютера;

Key Master – позволяет назначать макросы на клавиатуру и мышь, а также изменяет скорость мыши в игровых приложениях для точной координации движений;

Hi Density Power Connector – дополнительное питание центрального процессора подается через усиленный восьмиконтактный разъем;

Dual-Stack MOSFET – полевые транзисторы с увеличенной площадью кристалла;

Multi Filter Caps – в цепи питания центрального процессора применяются высококачественные конденсаторы для максимального разгона;

15м Golden Finger – разъемы для установки видеокарт (PCI Express 16x) имеют позолоченные контакты;

Creative Sound Core 3D –звуковая подсистема, в которой используется 4-ядерный процессор, что обеспечивает высокое качество звука и освобождает центральный процессор от обработки звуковых эффектов;

2 Oz Cooper PCB – толщина дорожек на материнской плате увеличена в два раза;

Digi Power – цифровая подсистема питания центрального процессора, которая обеспечивает высокую стабильность и точность напряжения питания центрального процессора;

Fan – Tastic Tuning – возможность создания графика зависимости скорости вращения вентиляторов от температуры.

Помимо этого хочется отметить использование на материнской плате высококачественных конденсаторов с золотым напылением, а также комплекс программ F-Stream в комплекте поставки.

Общие сведения о материнской плате

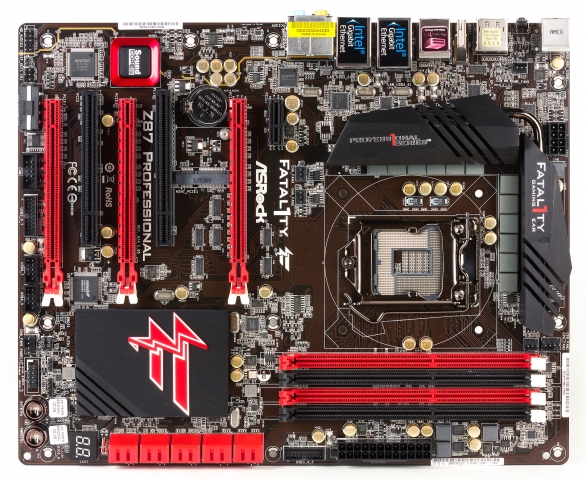

Материнская плата выполнена в формате ATX и имеет габаритные размеры 305 х 244 мм. В системном блоке материнская плата крепится с помощью десяти винтов, которые идут в комплекте поставки. В цветовом оформлении платы используются красный и черный цвета, которые характерны для серии Fatal1ty. Материнская плата построена на базе системной логики Intel Z87 и поддерживает процессоры Intel Core (Haswell) с разъемом LGA 1150.

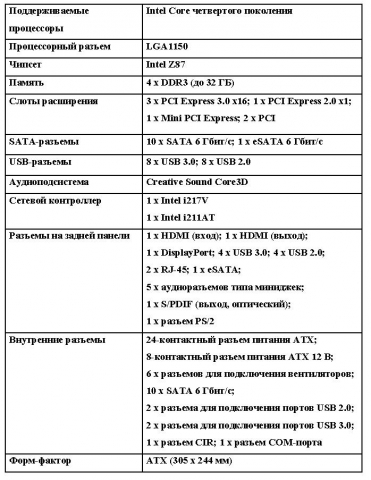

Ниже приведу таблицу с основными характеристиками материнской платы.

Оперативная память и слоты расширения

Для установки модулей оперативной памяти на материнской плате распаяны 4 DIMM разъема. Плата поддерживает модули объемом 8 Гб, следовательно, максимальный объем оперативной памяти может достигать 32 Гб. В номинальном режиме поддерживаются модули с частотой до 1600 МГц. В режиме разгона можно использовать модули с частотой до 2933 МГц.

Для организации видеоподсистемы на данной материнской плате распаяны три разъема PCI Express х 16. Поддерживаются SLI и Cross FireX массивы. В зависимости от количества установленных видеокарт разъемы PCI Express x 16 могут работать в режимах:

х 16 + х 0 + х 0;

х 8 + х 8 + х0;

х8 + х 4 + х4.

Разъемы PCI подключены напрямую к процессору. Переключение режимов работы реализовано с помощью шести коммутаторов TI HD3SS3415.

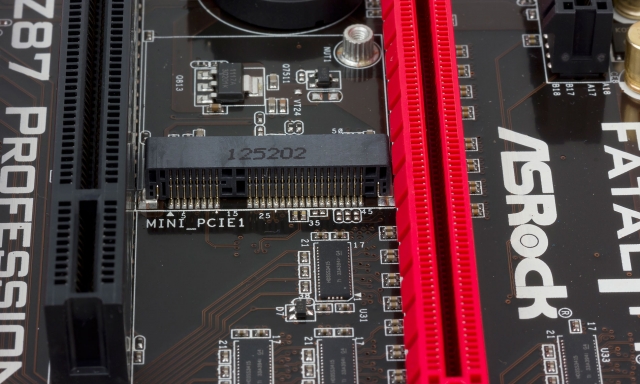

Для установки плат расширения присутствует один разъем PCI Express x1 и два, морально устаревших разъема PCI. Единственный разъем PCI Express x1 расположен над первым разъемом для видеокарт и даже в случае организации массива из видеокарт не будет перекрыт ими. Разъемы PCI расположены между PCI Express x 16. Помимо указанных выше разъемов на плате присутствует специфический разъем – Mini PCI Express x 1.

В данный разъем можно установить, например, модуль Wi-Fi, который имеет соответствующий интерфейс. Работа разъемов PCI реализована контроллером ASM1083.

Дисковая подсистема

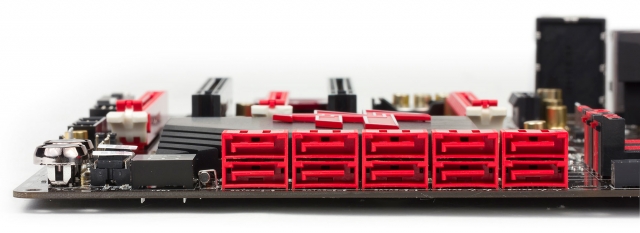

Для создания дисковой подсистемы, а также подключения оптических приводов на материнской плате распаяно 10 разъемов SATA 6 Гбит/с. Все разъемы окрашены в красный цвет и имеют угловое подключение. SATA разъемы с угловым подключением не мешают установке длинных видеокарт. Системная логика Intel Z87 поддерживает работу 6 из 10 разъемов. Работа остальных 4 разъемов SATA реализована с помощью двух контроллеров ASM1061 от компании ASMedia. К одному из дополнительных контроллеров подключен разъем eSATA 6 Гбит/с. При подключении устройства к данному разъему один из разъемов SATA отключается. Все SATA разъемы на данной плате поддерживают RAID массивы уровней 0, 1, 5, 10.

Звуковая подсистема

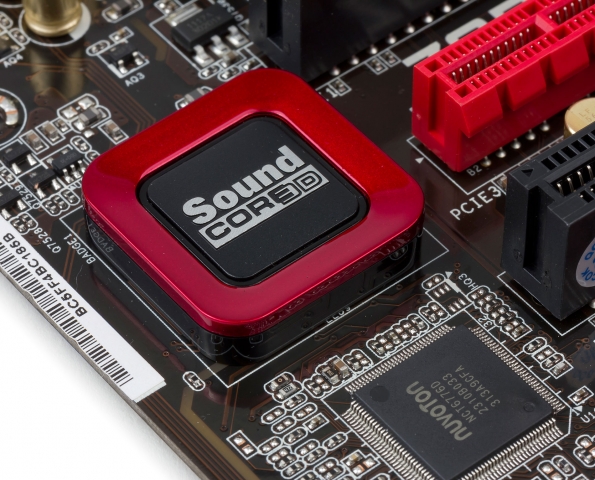

В звуковой подсистеме материнской платы ASRock Fatal1ty Z87 Professional используется четырехъядерный звуковой процессор Creative Sound Core 3D с операционным усилителем TI NE5532. К материнской плате можно подключить наушники с сопротивлением 600 Ом. Для исключения влияния электромагнитных помех все компоненты звуковой подсистем отделены от других компонентов на материнской плате специальным экраном.

Локальная сеть

Для подключения к локальной сети на заднюю панель материнской платы выведены два разъема LAN (RJ45). Благодаря технологии Teaming два одиночных порта можно объединить для увеличения скорости передачи данных.

Задняя панель и колодки подключения

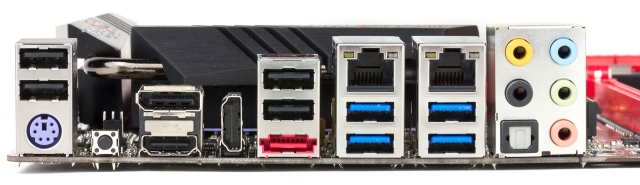

На заднюю панель материнской платы выведены следующие разъемы:

PS/2;

HDMI 1.4 и Display Port 1.2 для подключения к встроенному в центральный процессор графическому ядру;

четыре разъема USB 3.0;

четыре разъема USB 2.0;

два сетевых разъема LAN (RJ45);

разъем eSATA;

оптический аудиовыход S/PDIF;

пять разъемов для подключения акустики.

Кроме вышеперечисленных разъемов на заднюю панель материнской платы выведена кнопка сброса параметров BIOS (CMOS).

Один из разъемов USB 2.0 выделен красным цветом. Этот разъем называется Fatal1ty Mouse Port. Разъем предназначен для подключения мыши. С помощью программного обеспечения пользователь может менять частоту опроса сенсора у манипулятора, подключенного к этому разъему. Частота опроса сенсора может изменяться в пределах от 125 МГц до 1000 МГц.

Колодки на материнской плате позволяют подключить 4 разъема USB 2.0 и 4 разъема USB 3.0. Системная логика материнской платы поддерживает работу 6 разъемов USB 3.0, остальные реализованы контроллером ASM 1074. К материнской плате можно подключить до 6 вентиляторов. Из них два вентилятора системы охлаждения центрального процессора. Управляет работой вентиляторов контроллер NUVATON NCT6776D.

Элементы управления

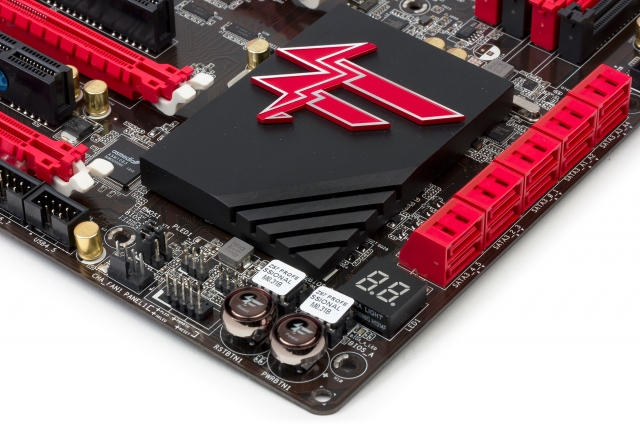

Помимо указанной выше кнопки Clear CMOS на печатной плате присутствуют кнопки Reset и Power. Они расположены в правом нижнем углу. Рядом с ними находятся индикаторы POST кодов и две микросхемы BIOS. Микросхемы вставлены в специальные колодки, поэтому при необходимости их можно самостоятельно заменить. Выбор загружаемого BIOS реализован не совсем удачно. Выбор микросхемы осуществляется специальными перемычками (джамперами), что не совсем характерно для современных материнских плат.

Цепи питания и система охлаждения

В качестве основного разъема питания выступает разъем 24 pin. Он расположен на правом краю платы. Помимо него на плате присутствуют еще два разъема для дополнительного питания. Разъем 8-pin расположен возле процессорного разъема и питает центральный процессор. Второй разъем расположен на нижнем краю материнской платы и служит для питания разъемов PCI Express x16. Его рекомендовано использовать в случае установки больше одной видеокарты.

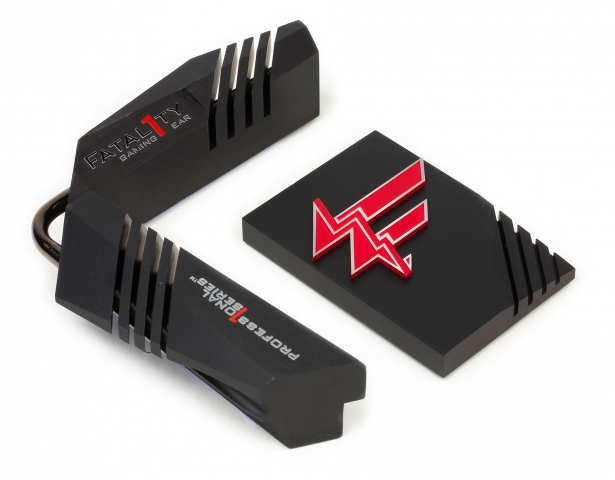

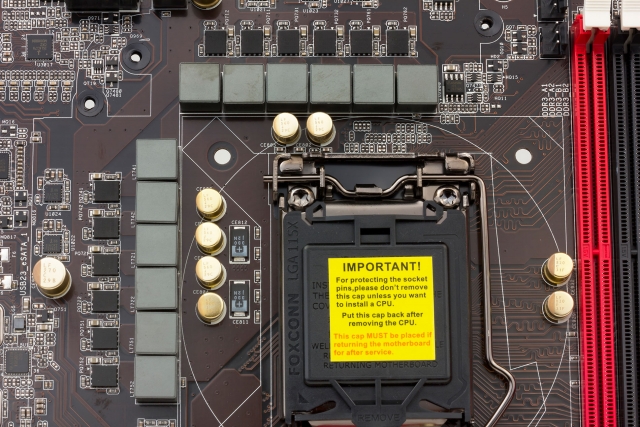

Цепь питания центрального процессора состоит из 12 фаз. Управляет фазами питания контроллер Intersil ISL 6379. Контроллер поддерживает управление только 6 фазами. Для возможности управления 12 фазами на плате распаяны 6 удвоителей ISL6611A. Для охлаждения MOSFET транзисторов в цепи питания центрального процессора используются два радиатора, которые соединены между собой тепловой трубкой. Третий радиатор, установленный на плате, отвечает за охлаждение системной логики.

UEFI BIOS

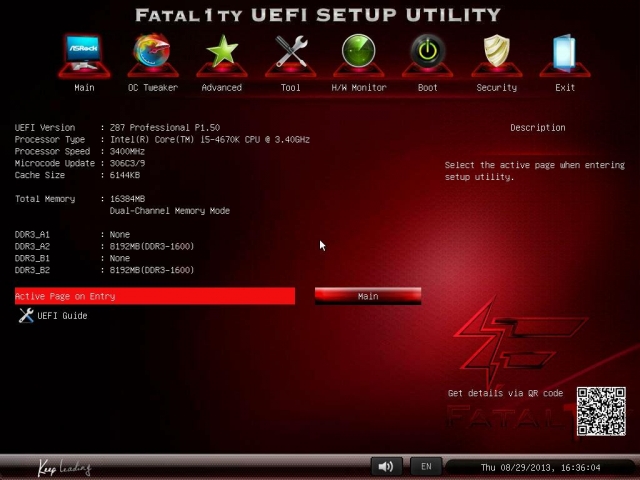

BIOS материнской платы оформлен в красно-черных тонах, характерных для серии Fatal1ty. BIOS имеет следующие разделы: Main, OC Tweaker, Advanced, Tool, H/W Monitor, Boot, Security. При входе в BIOS пользователь сразу оказывается в разделе Main, в котором расположены общие сведения о системе. При желании пользователь может изменить стартовый раздел с помощью функции Active Page on Entry. Кратко остановимся на остальных разделах BIOS:

OC Tweaker – в данном разделе сосредоточены все настройки, отвечающие за разгон системы;

Advanced – в нем можно управляет работой периферийных устройств и контроллеров, а также технологиями системной логики;

Tools – раздел состоит из ряда подразделов. Пользователь может просмотреть информацию о подключенных к плате устройствах (System Browser), установить расписание доступа в Интернет (Online Management Guard). Здесь также можно обновить прошивку BIOS (Instant Flash), скопировать BIOS со своими настройками на вторую микросхему (Secure Backup UEFI), отправить запрос в службу поддержки (UEFI Tech Service). В разделе Tools пользователь может сохранить три профиля с настройками BIOS;

H/W Monitor – раздел, в котором пользователь может контролировать температуру, напряжение питания и скорость вращения вентиляторов. Для корпусных вентиляторов можно выбрать один из четырех режимов работы или настроить их работу самостоятельно. Вентилятор, подключенный к разъему Power FAN, не подлежит регулировке. В режиме Customize пользователь может настроить работу вентиляторов в зависимости от температуры;

Boot – в данном разделе устанавливаются параметры, с которыми будет загружаться система. Включив функцию Fast Boot в данном разделе, пользователь может сократить время загрузки операционной системы;

Security – в разделе можно задать администраторский и пользовательский пароли;

Тестирование

На данной материнской плате была собрана следующая система:

Центральный процессор Intel Core i5-4670К;

Оперативная память Kingston DDR3 2x8 Gb PC3-12800 1600 MHz;

Видеокарта MSI Radeon HD 7770;

Жесткий диск Seagate 2000 GB 64 MB 7200 rpm 3.5" SATAIII;

Блок питания Chieftec BPS-750C2 750 W;

Операционная система Microsoft Windows 7 SP1 Professional 64-bit Russian DVD OEM.

При тестировании материнской платы оценивались ее возможности по разгону центрального процессора и оперативной памяти. Сначала разгон проводился в автоматическом режиме с помощью программы F-Stream. В разделе Operating Mode был выбран режим Performance Mode. В данном режиме частота процессора увеличилась до 4200 МГц. Частота модулей оперативной памяти увеличилась до 1866 МГц. При разгоне системы «вручную», путем увеличения множителя центрального процессора, частоту удалось увеличить до 4500 МГц. При выборе частоты системной шины 125 МГц и понижении множителя до значения 36, частота центрального процессора составила 4500 МГц. При частоте системной шины 167 МГц частота центрального процессора составила 4342 МГц.

Частоту модулей оперативной памяти удалось увеличить с номинальных 1600 МГц до 2133 МГц.

Выводы

После детального рассмотрения материнской платы ASRock Fatal1ty Z87 Professional подведем итоги, остановившись на том, что понравилось и не понравилось в материнской плате. Сначала о том, что понравилось:

использование качественной элементной базы и цифровой системы питания;

качественная звуковая подсистема;

наличие двух микросхем BIOS;

технология Key Master;

возможности по настройке скорости вращения вентиляторов;

поддержка массивов SLI и Cross Fire X;

хорошие возможности разгона;

удобный BIOS;

невысокая стоимость.

Теперь то, что не понравилось:

три разъема PCI Express x 16 работают в режиме х8 + х 4 + х4;

всего один разъем PCI Express x 1;
