Обзор и тестирование четырех видеокарт из серии GTX 760.

Самой новой видеокартой из 700 серии от компании Nvidia является видеокарта GeForce GTX 760. Она построена на базе графического процессора GK104 и пришла на замену модели GTX 660 Ti. По сравнению с GTX 660 Ti новая модель получила 256-битную шину и увеличенное до 32 количество блоков ROP. При этом количество CUDA-ядер и текстурных блоков у новинки меньше чем у GTX 660 Ti. Видеокарта GTX 760 получила новый алгоритм управления вентилятором системы охлаждения и поддержку 4 Гб видеопамяти. Компания Nvidia позиционирует видеокарту как идеальное решение для игр с разрешением 1920 х 1080 и максимальным качеством графики.

В данном тестировании рассмотрим видеокарты:

Zotac GeForce GTX 760 AMP! Edition;

MSI GeForce GTX 760 Hawk;

KFA2 GeForce GTX 760 EX OC;

Gigabyte GTX 760 Windforce 3X OC.

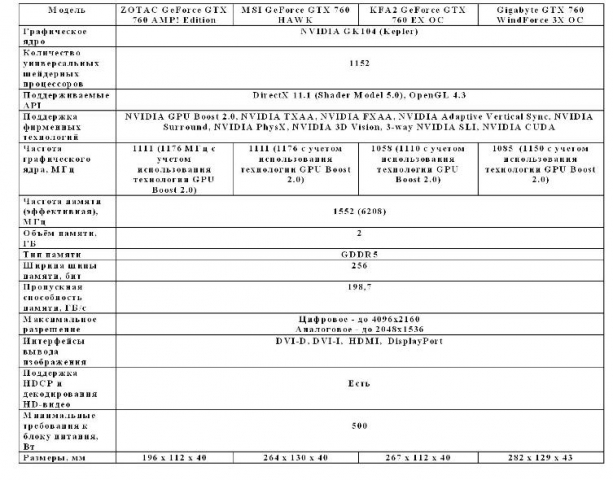

Объем видеопамяти у всех тестируемых видеокарт составляет 2 Гб. Остальные характеристики видеокарт приведу в таблице.

Упаковка и комплект поставки

Zotac GeForce GTX 760 AMP! Edition

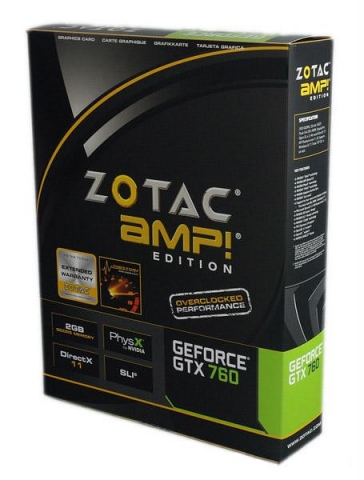

Упаковочная коробка видеокарты оформлена в традиционном для компании стиле.

Ярлыки на передней панели сообщают пользователю о типе и объеме видеопамяти, поддерживаемых технологиях, расширенной гарантии и о наличие в комплекте поставки программы FIRESTORM.

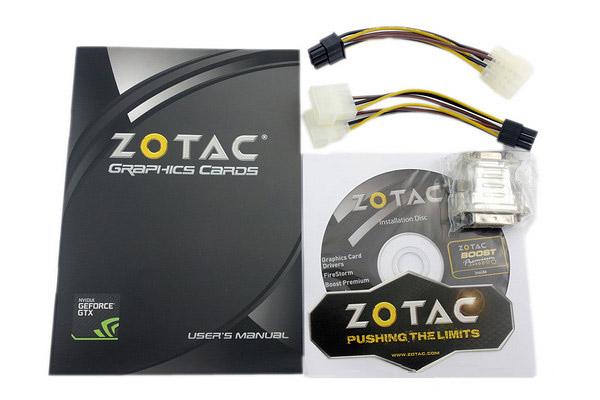

На задней панели расположено схематическое изображение видеокарты, под которым размещено описание комплекта поставки.

В него входит:

MSI GeForce GTX 760 Hawk

На передней панели упаковочной коробке видеокарты размещено изображение самолета – символа линейки Hawk.

Ярлык OC CERTIFIED, размещенный на лицевой панели, сообщает об успешном прохождении видеокартой специального тестирования. HAWK вторая после LIGHTNING серия видеокарт компании MSI, которая предназначена для оверклокеров. Описание основных технологий данной видеокарты размещено на внутренней стороне откидной крышки. Перечислю главные из них:

TWIN BIOS – две микросхемы BIOS с возможностью переключения между ними;

ENHANCED POWER DESIGN – усиленная подсистема питания;

V-CHECK POINTS – специальные разъемы на плате для измерения напряжений питания графического процессора видеопамяти и PLL;

TRIPLE OVER VOLTAGE – возможность регулировки напряжения питания графического процессора, видеопамяти и PLL;

MILITARY CLASS 4 COMPONENTS – использование высококачественной элементной базы, которая сертифицирована по стандарту MIL-STD-810G.

Под откидной панелью вместо прозрачной вставки расположено описание технологий, используемых в системе охлаждения.

На задней панели упаковочной коробки размещены спецификация и комплект поставки.

В комплект поставки видеокарты входит:

KFA2 GeForce GTX 760 EX OC

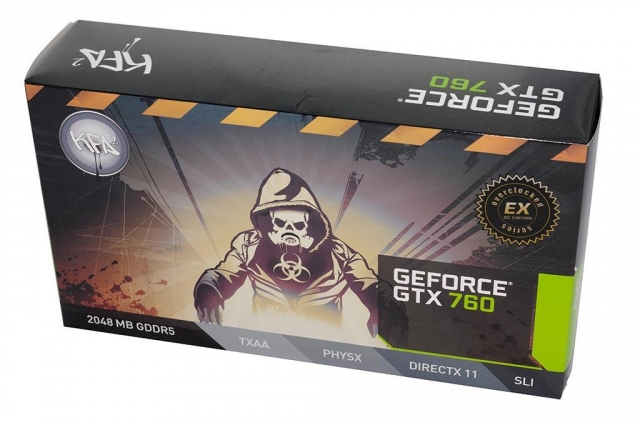

Видеокарта поставляется в упаковочной коробке с оригинальным оформлением.

На передней панели упаковочной коробки размещен ярлык EX Overclocerы Series, который сообщает о заводском разгоне.

На задней панели упаковки размещена общая информация, которая характерная для всех видеокарт данной серии.

Комплект поставки видеокарты содержит:

Gigabyte GTX 760 Windforce 3X OC

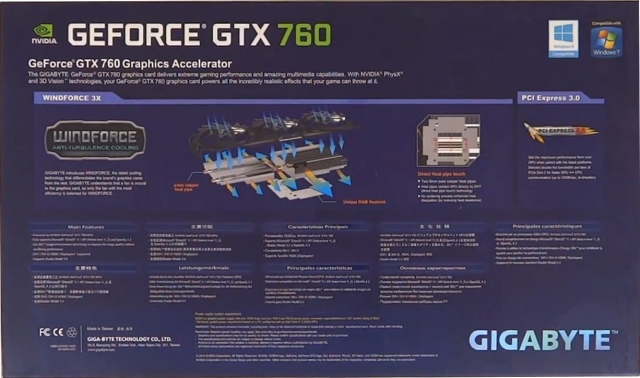

Оформление упаковочной коробки видеокарты выполнено в темных тонах.

Из ярлыков размещенных справа на передней панели пользователь может узнать об объеме и типе видеопамяти, о примененной на видеокарте системе охлаждения и о заводском разгоне. Технические характеристики видеокарты вместе с описанием системы охлаждения размещены на обратной стороне упаковочной коробки.

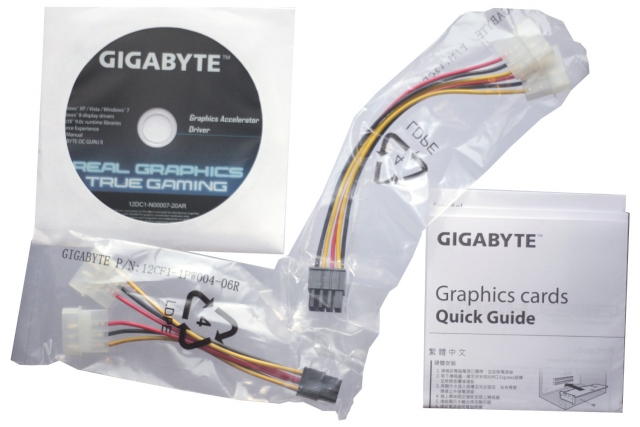

Вместе с видеокартой поставляется:

Как видим, в комплект поставки всех четырех тестируемых видеокарт включен только самый необходимый минимум. Нет даже мостика для построения SLI массива.

Конструкция системы охлаждения

Zotac GeForce GTX 760 AMP! Edition

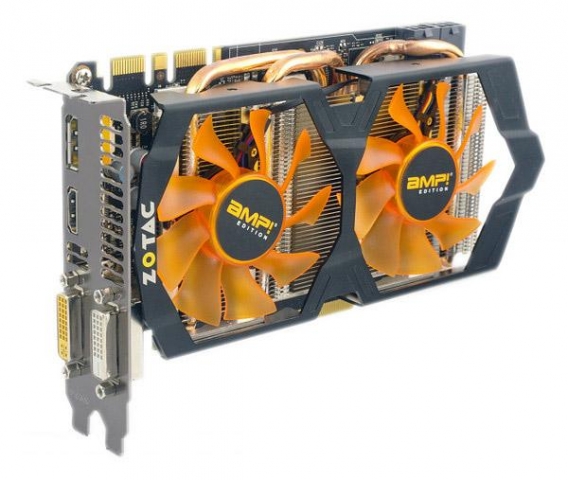

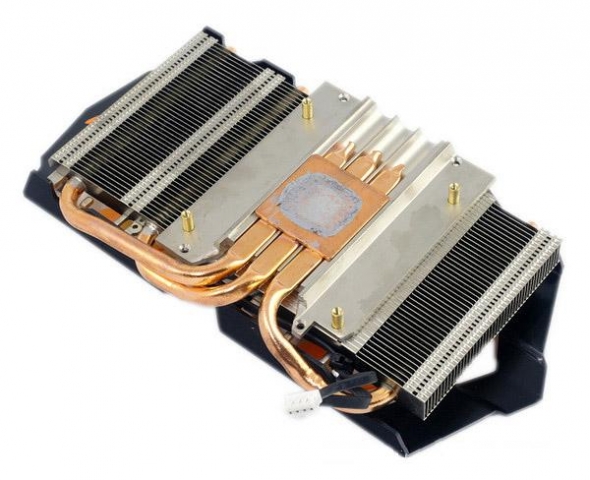

Видеокарта оснащена компактной системой охлаждения, которая состоит из основного радиатора, трех тепловых трубок, расположенных поперечно и двух вентиляторов с диаметром крыльчатки 75 мм. Закрывает систему охлаждения декоративный кожух с логотипом компании.

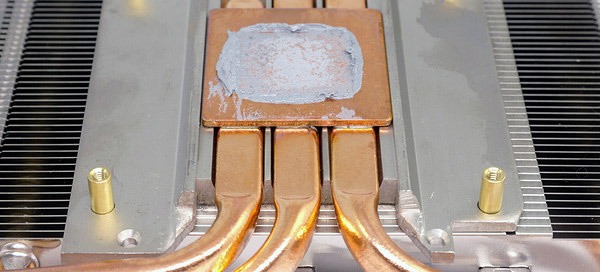

Тепловые трубки имеют диаметр 6 мм и контактируют с графическим процессором через медное основание. Медное основание и тепловые трубки не защищены от окисления.

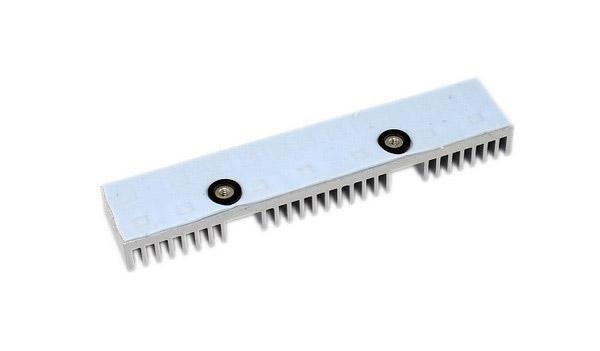

Для охлаждения силовых элементов в цепи питания предусмотрен небольшой алюминиевый радиатор.

Дополнительное охлаждение микросхем видеопамяти на данной видеокарте отсутствует.

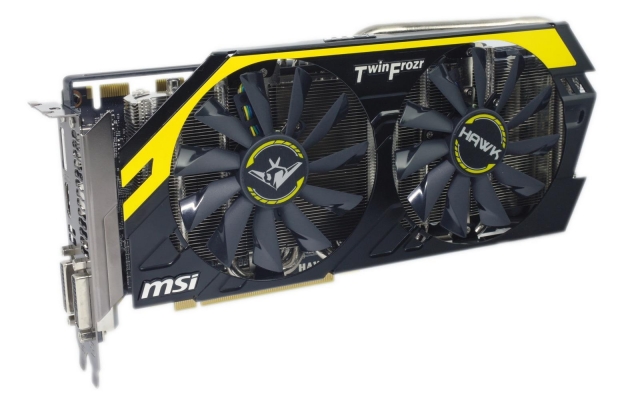

MSI GeForce GTX 760 Hawk

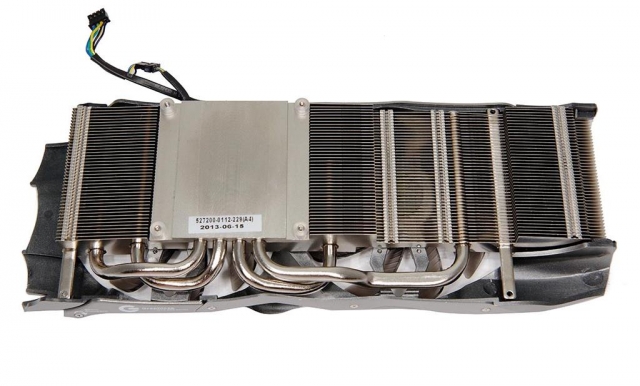

Система охлаждения видеокарты состоит из одного основного радиатора, пяти тепловых трубок и двух вентиляторов диаметром 100 мм.

Вентиляторы крепятся к декоративному кожуху, который выполнен из металла и имеет вставки желтого цвета.

Диаметр тепловых трубок в системе охлаждения составляет 6 мм и 8 мм. В тепловых трубках используется технология SUPERPIPE TECHNOLOGY. Она улучшает отвод тепла от графического процессора. Контакт тепловых трубок с графическим процессором осуществляется через медное основание. Для защиты от окисления тепловые трубки и основание покрыты никелем. Места контакта тепловых трубок с ребрами радиатора для надежности пропаяны. Вентиляторы системы охлаждения оснащены технологиями DUST REMOVAL TECHNOLOGY и PROPELLER BLADE TECHNOLOGY. Первая из них представляет собой режим самоочистки (вентиляторы вращаются в обратную сторону в течение 30 сек). Вторая подразумевает под собой специальную форму лопастей для создания более мощного воздушного потока. Микросхемы видеопамяти и силовые элементы в цепи питания охлаждаются с помощью металлической рамки.

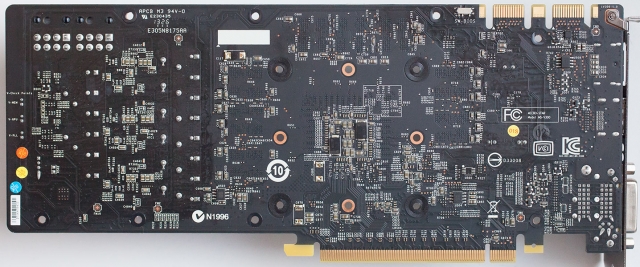

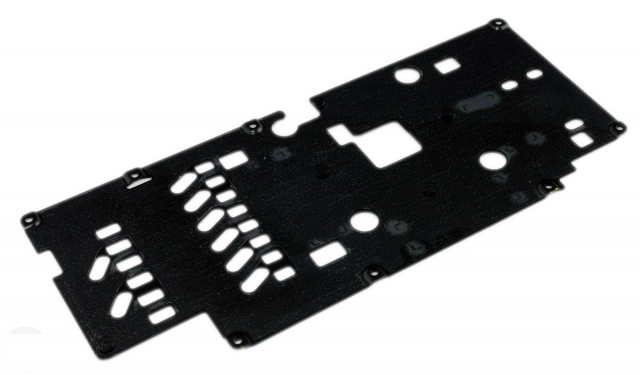

С обратной стороны печатной платы установлена металлическая пластина для увеличения жесткости всей конструкции.

KFA2 GeForce GTX 760 EX OC

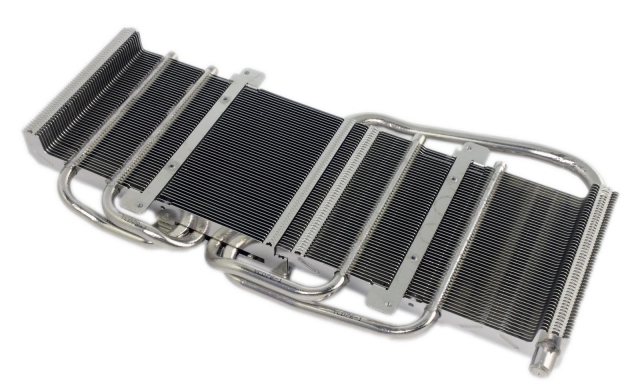

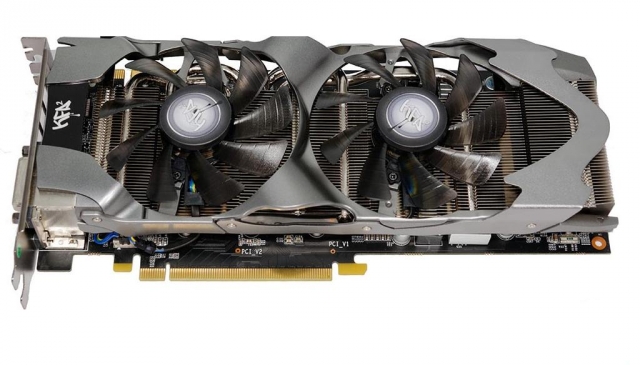

Система охлаждения видеокарты состоит из основного радиатора и четырех тепловых трубок.

Радиатор обдувается двумя вентиляторами диаметром 85 мм. Вентиляторы крепятся к декоративному кожуху с необычным дизайном. Тепловые трубки отводят тепло с поверхности графического процессора через медное основание.

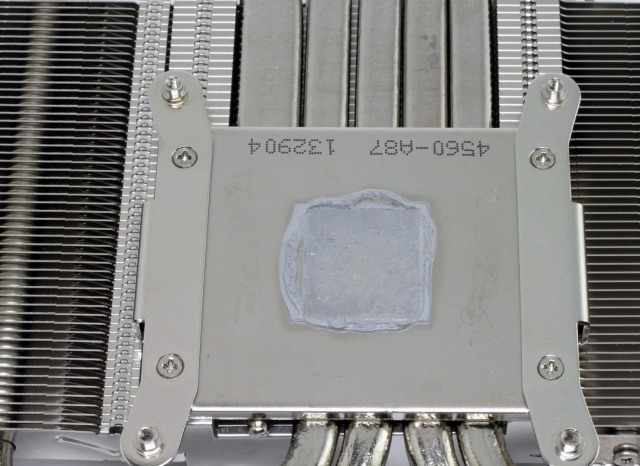

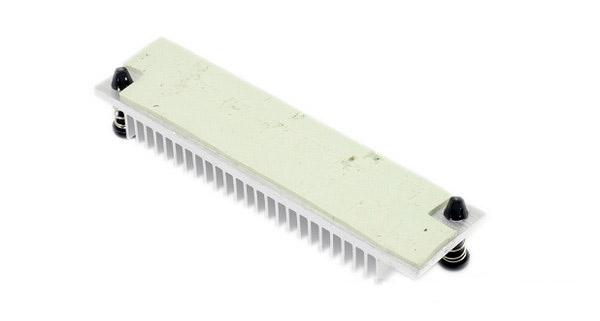

Основание и тепловые трубки защищены от окисления слоем никеля. Места контакта тепловых трубок с ребрами радиатора для надежности пропаяны. Для охлаждения силовых элементов цепи питания установлен небольшой радиатор.

На микросхемы видеопамяти не установлены дополнительные элементы охлаждения. Они охлаждаются естественным путем.

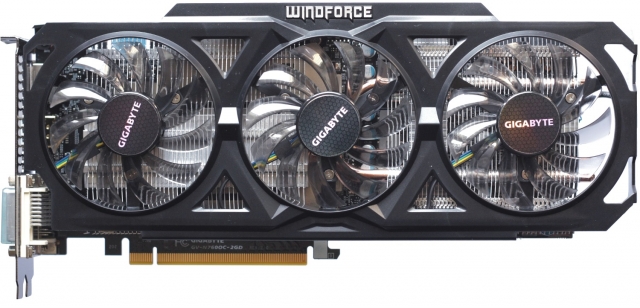

Gigabyte GTX 760 Windforce 3X OC

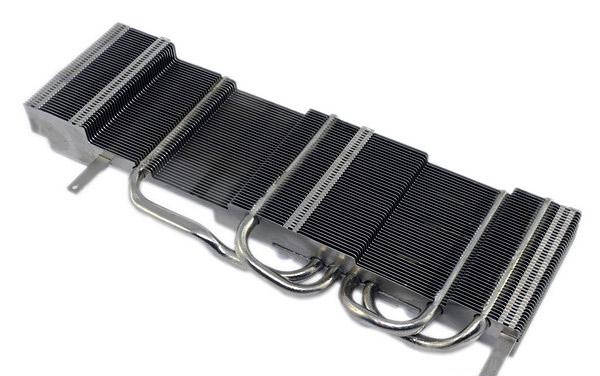

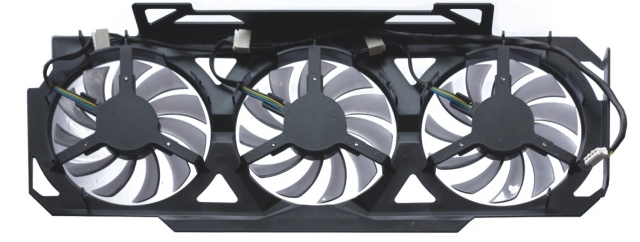

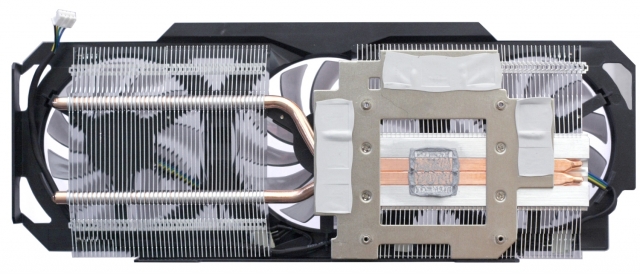

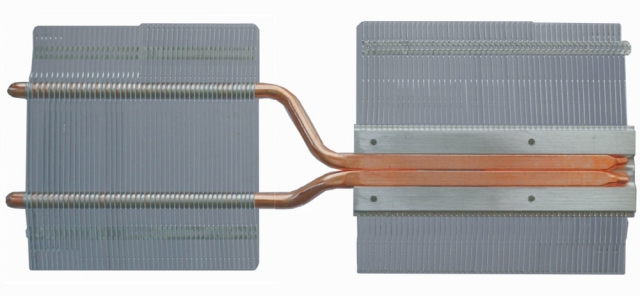

На видеокарте используется система охлаждения Windforce 3Х. Она состоит из двух основных радиаторов, двух тепловых трубок, трех вентиляторов и декоративного кожуха.

Тепловые трубки диаметром 6 мм протянулись почти по всей длине видеокарты. Они напрямую контактируют с графическим процессором, что улучшает охлаждение. Но, хочу заметить, что они контактируют только с частью поверхности графического процессора. Это хорошо видно по остаткам теплопроводящей пасты на основании радиатора.

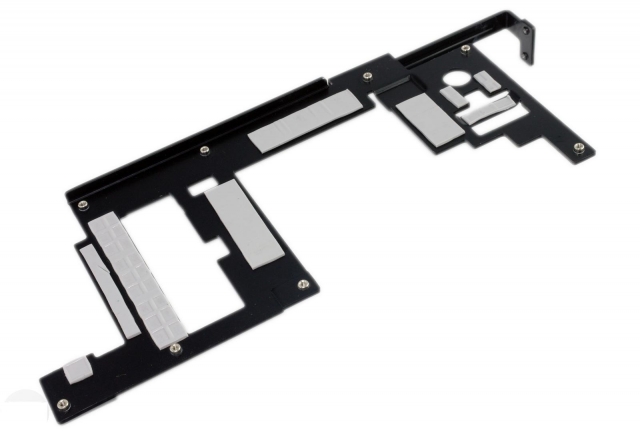

Из-за этого эффективность системы охлаждения может быть снижена. Микросхемы видеопамяти охлаждаются с помощью металлической рамки, которая закреплена на основном радиаторе. На силовых элементах цепи питания установлен отдельный радиатор. Для увеличения жесткости всей конструкции на верхнем крае печатной платы установлена специальная пластина.

Системы охлаждения всех участников теста по высоте занимают два слота расширения.

Печатная плата

Все видеокарты в данном тесте кроме Zotac GeForce GTX 760 AMP! Edition

имеют свою разводку печатной платы, которая отличается от стандартной модели.

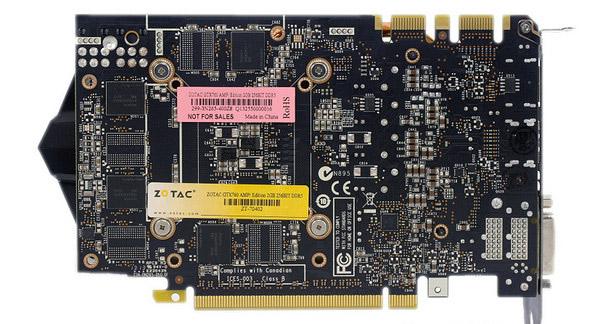

Zotac GeForce GTX 760 AMP! Edition

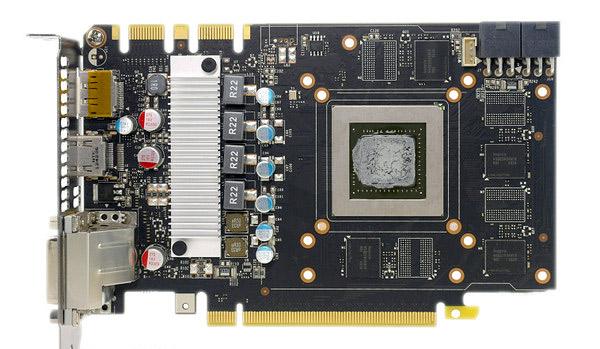

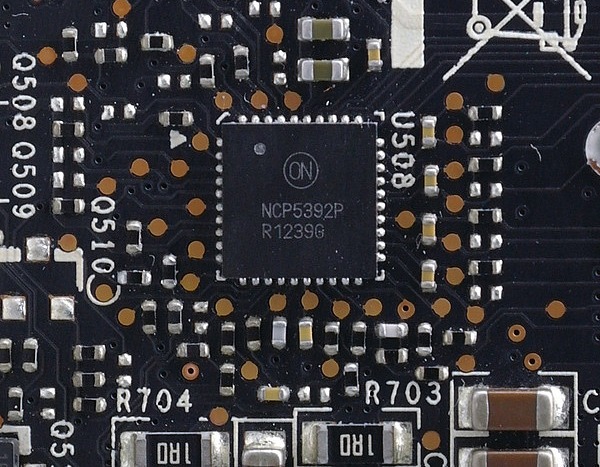

Подсистема питания данной видеокарты состоит из 6 фаз. Четыре фазы питают графический процессор и две - видеопамять. Управляет фазами питания графического процессора контроллер NCP5392P от компании On Semiconductor.

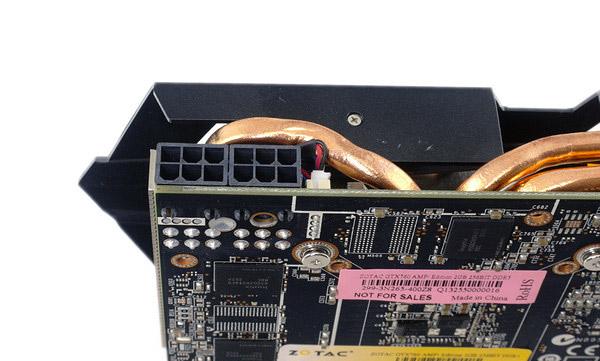

Контроллер поддерживает активное переключение фаз и имеет защиту от высокого напряжения. Для дополнительного питания на печатной плате распаяны два разъема 6-pin.

Несмотря на стандартную разводку печатной платы, видеокарта получила заводской разгон. Номинальная частота графического процессора была увеличена до 1111 МГц. В режиме GPU Boost частота может подниматься до 1176 МГц. Микросхемы видеопамяти распаяны с двух сторон печатной платы. Микросхемы имеют маркировку H5GQ2H24AFR и производятся компанией Hynix. Номинальная частота видеопамяти осталась без изменений и составляет 6008 МГц.

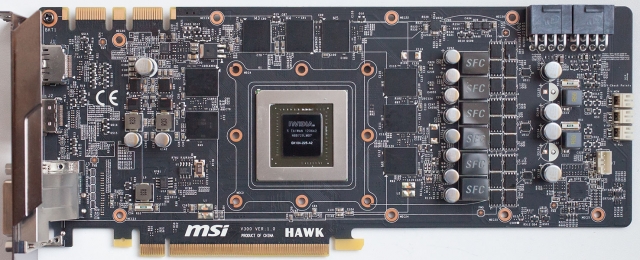

MSI GeForce GTX 760 Hawk

Количество фаз в подсистеме питания видеокарты было увеличено до 8. Две дополнительные фазы усилили цепь питания графического процессора, который теперь питается по шестифазной схеме. Видеопамять питается от двух фаз. Управляет фазами питания графического процессора контроллер On Semiconductor NCP4206 с поддержкой активного переключения фаз в зависимости от нагрузки.

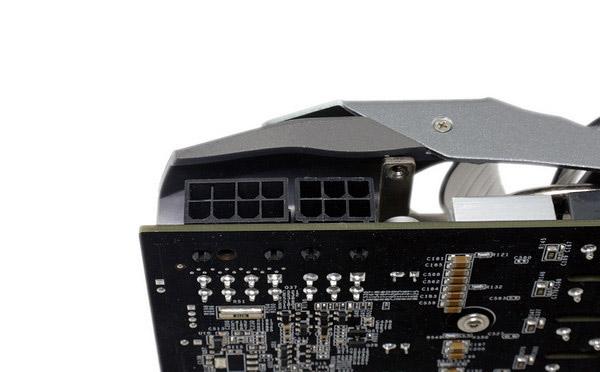

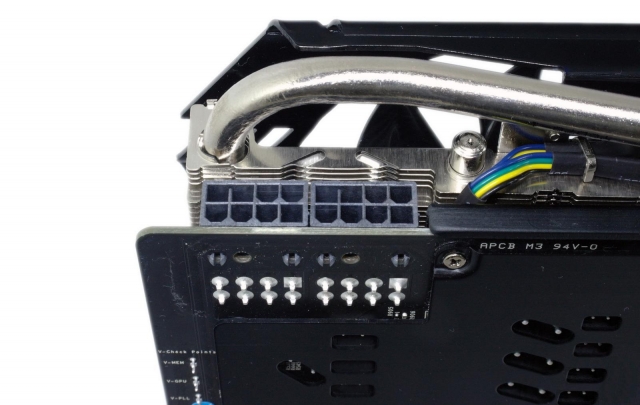

Два стандартных разъема 6-pin дополнительного питания были заменены двумя разъемами 8-pin.

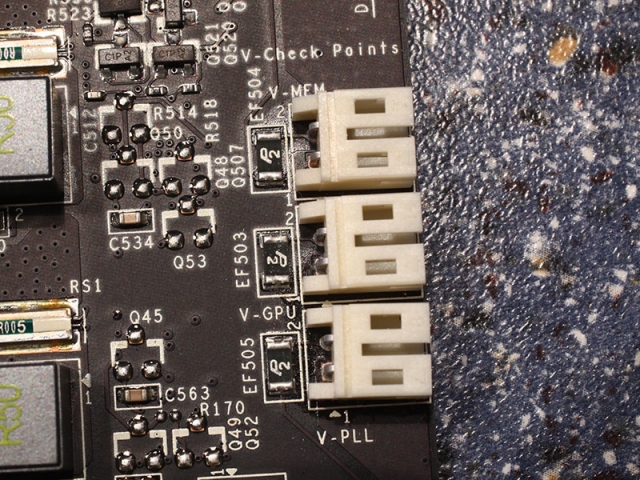

Близкое расположение к разъемам дополнительного питания системы охлаждения немного затрудняет отсоединение кабелей питания. Специальные разъемы для замера питающего напряжения на графическом процессоре, видеопамяти и PLL распаяны в задней части печатной платы.

Специальные удлинители из комплекта поставки значительно упрощают их использование. Графический процессор видеокарты получил заводской разгон. Его номинальная частота была увеличена до 1111 МГц (1176 МГц – в режиме GPU Boost). Видеопамять работает на стандартной частоте 6008 МГц. На видеокарте используются микросхемы SK Hynix H5GQ2H24AFR.

KFA2 GeForce GTX 760 EX OC

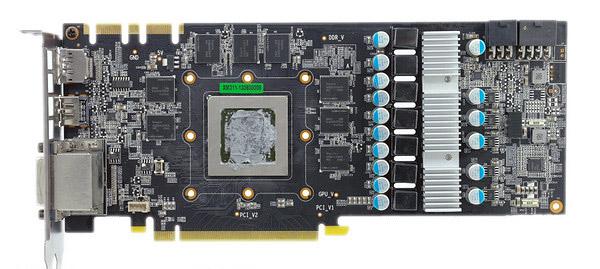

Подсистема питания видеокарты получила 7 фаз. Дополнительная фаза питания используется в цепи питания графического процессора. Теперь он питается по пятифазной схеме. Видеопамять, как и на стандартной модели запитана от двух фаз. Управление фазами питания графического процессора возложено на контроллер RICHTEK RT8802A.

Он поддерживает активное переключение фаз в зависимости от нагрузки и имеет встроенную защиту от высокого напряжения. Один из разъемов 6-pin дополнительного питания заменен разъемом 8-pin.

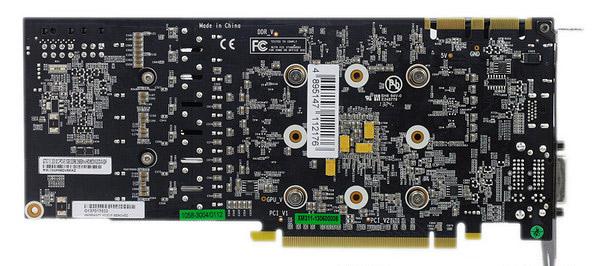

На обратной стороне печатной платы расположены контактные площадки для замера напряжений питания. Контактные площадки не сгруппированы в одном месте, а разбросаны по печатной плате, из-за этого пользоваться ими неудобно. Графический процессор видеокарты тоже получил прибавку к номинальной частоте, хотя и не такую высокую. Его номинальная частота увеличена до 1058 МГц. В режиме GPU Boost она повышается до 1110 МГц. На видеокарте тоже используются микросхемы Hynix H5GQ2H24AFR, которые работают на частоте 6008 МГц.

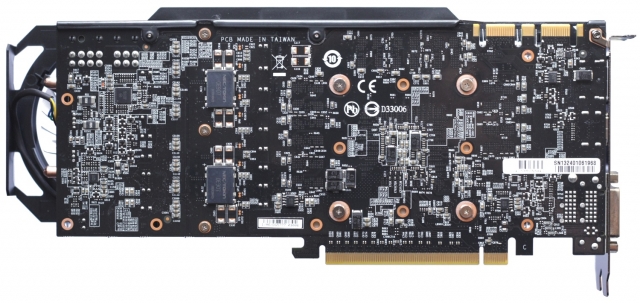

Gigabyte GTX 760 Windforce 3X OC

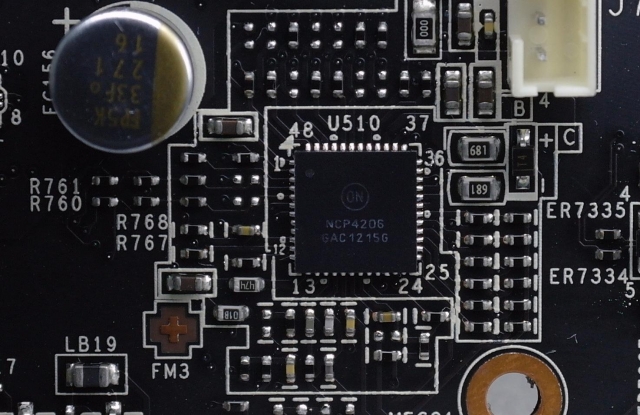

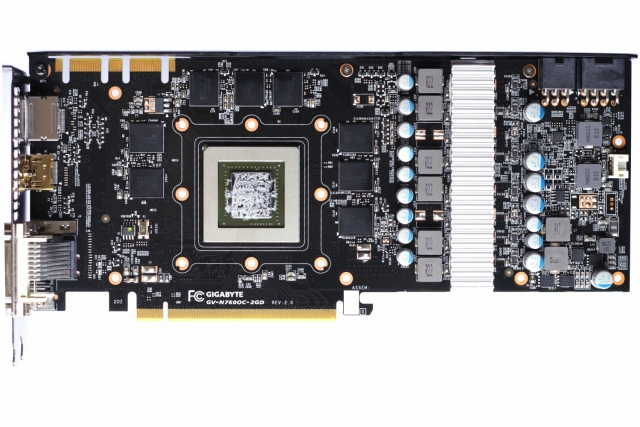

Подсистема питания видеокарты состоит из 8 фаз. Две фазы питают видеопамять, а остальные 6 - графический процессор. Управляет фазами питания графического процессора контроллер NCP4208 от компании ON Semiconductor. Дополнительное питание на видеокарту подается через разъемы 6-pin и 8-pin. Номинальная частота графического процессора увеличена до 1085 МГц. Микросхемы видеопамяти Hynix H5GQ2H24AFR работают на стандартной частоте 6008 МГц.

Протестированные видеокарты могут быть объединены в массив. Для этого на печатных платах видеокарт присутствуют два разъема SLI. Каждая видеокарта оснащена следующим набором видеовыходов:

Температура и разгон

Эффективность систем охлаждения видеокарт проверялась в игровых приложениях. При прохождении тестов видеокарты имели следующие значения температуры и скорости вращения вентиляторов:

Zotac GeForce GTX 760 AMP! Edition температура – 82 градуса, скорость вращения вентиляторов – 65% от максимума;

MSI GeForce GTX 760 Hawk температура – 71 градус, скорость вращения вентиляторов – 49% от максимума;

KFA2 GeForce GTX 760 EX OC температура – 76 градусов, скорость вращения вентиляторов – 60% от максимума;

Gigabyte GTX 760 Windforce 3X OC температура – 71 градус, скорость вращения вентиляторов – 57% от максимума.

Установка максимальной скорости вращения вентиляторов позволила снизить температуру видеокарт до следующих значений:

Zotac GeForce GTX 760 AMP! Edition температура – 70 градусов;

MSI GeForce GTX 760 Hawk температура – 61 градус;

KFA2 GeForce GTX 760 EX OC температура – 66 градусов;

Gigabyte GTX 760 Windforce 3X OC температура – 60 градус.

Разгон видеокарт проводился с помощью программы MSI Afterburner. С ее помощью удалось добиться стабильной работы видеокарт на следующих частотах:

Zotac GeForce GTX 760 AMP! Edition частота процессора – 1183 МГц, частота памяти – 6940 МГц;

MSI GeForce GTX 760 Hawk частота процессора – 1225 МГц, частота памяти – 7520 МГц;

KFA2 GeForce GTX 760 EX OC частота процессора – 1220 МГц, частота памяти – 7440 МГц

Gigabyte GTX 760 Windforce 3X OC частота процессора – 1190 МГц, частота памяти – 7400 МГц.

Тестирование

Для тестирования видеокарт была собрана тестовая система:

Процессор AMD FX-8320;

Материнская плата Asus M5A99X EVO R2.0 AM3+ ATX;

Оперативная память [GoodRAM DDR3 16384 Mb PC3-12800 1600 MHz

](/goodram-ddr3-16384mb-pc3-12800-1600mhz-(gys1600d364l10-16gdc)-info.html "");

Жесткий диск Toshiba 1000 GB 32 MB 7200 rpm 3.5" SATA III;

Блок питания Thermaltake Berlin 630 W

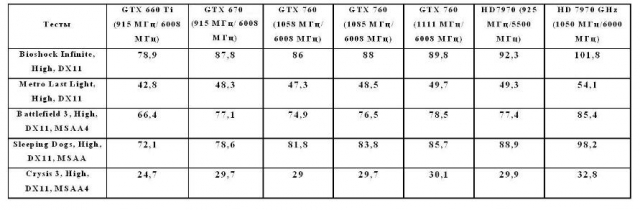

Тестирование в игровых приложениях проводилось в разрешении 1920 х 1080.

Выводы

Игровые тесты показали, что серия GTX 760 действительно является отличным выбором для игровой системы, которая предназначена для игр с разрешением 1920 х 1080. Если со временем этого покажется мало, можно добавить еще одну GTX 760. По производительности в игровых приложениях, оптимизированных под SLI, массив из двух GTX 760 будет мощней одной GTX 780. При этом стоимость будет немного ниже. Если вы планируете сборку такого массива, то лучше присмотреть видеокарты с объемом видеопамяти в 4 Гб. Это связано с тем, что объем видеопамяти объединенных в массив видеокарт не складывается. Таким образом, если пользователь объединит в массив две видеокарты с объемом 2 Гб и 4 Гб общий объем видеопамяти будет равен 2 Гб, а не 6 Гб. В тестировании участвовали видеокарты с объемом видеопамяти 2 Гб, следовательно, они не лучшим образом подойдут для SLI массива. Теперь подробно остановимся на каждой видеокарте и определим их плюсы и минусы.

Zotac GeForce GTX 760 AMP! Edition

Данная видеокарта имеет небольшие габаритные размеры и высокую частоту графического процессора. Но разгонный потенциал тестируемого образца оказался самым маленьким в тесте. Поэтому она подойдет пользователям не увлекающимся разгоном или для сборки компактной системы.

MSI GeForce GTX 760 Hawk

Сильной стороной этой видеокарты является высокая номинальная частота графического процессора и отличный разгонный потенциал. Но стоимость данной модели выше, чем у других участников тестирования. Она подойдет как любителям игр, так и оверклокерам.

KFA2 GeForce GTX 760 EX OC

Тестируемая видеокарта обладает хорошим разгонным потенциалам. Из минусов можно отметить разве что разбросанные по печатной плате контактные площадки для замеров напряжений. В номинальном режиме у нее самая маленькая из тестируемых видеокарт частота графического процессора. Исходя из вышесказанного, она подойдет оверклокерам.

Gigabyte GTX 760 Windforce 3X OC

Модель со средними показателями. Ее частотные характеристики не выделяются не в номинальном режиме не в режиме разгона. Поэтому она скорее всего подойдет геймерам нежели оверклокерам. Минус у нее только один – большая длинна системы охлаждения. Поэтому перед покупкой убедитесь что она поместится в корпус вашего системного блока.
