Обзор Cooler Master Vortex Plus

Новинка от компании Cooler Master – низкопрофильный кулер Vortex 752. Однако герой нашего обзора должен превзойти своего предшественника, иначе какой смысл был его выпускать.

Комплект поставки

Vortex Plus поставляется в картонной коробке весьма скромных размеров, на которой изображены основные спецификации устройства и инструкция по использованию.

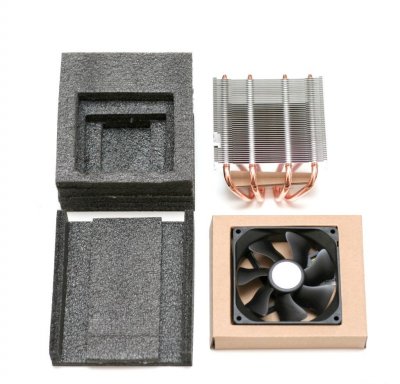

Внутри в очень интересной и продуманной защитной оболочке находятся основные детали кулера – медно-алюминиевый радиатор и вентилятор.

Кроме этого внутри лежит множество креплений для огромного количества сокетов, под которые он предназначен, скобы для фиксации вентилятора и термопаста. Также здесь обнаружен подробный чертёж и инструкция на 18 языках.

Спецификации устройства

Закончив с разбором внутренностей коробки, перейдем к основным техническим характеристикам нашего кулера:

Далее подробно рассмотрим две основные части устройства – вентилятор и радиатор.

Вентилятор

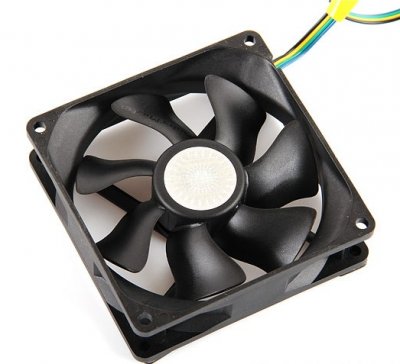

Обдувает радиатор в Cooler Master Vortex мощный вентилятор Blade Master, имеющий размеры 9,2*9,2 см, а толщину 2,5 сантиметра. Нестандартная форма лопастей позволяет улучшить характеристики обдува, увеличивая количество воздуха, проходящего через радиатор. Питание осуществляется путём подключения четырёхконтактного разъёма вентилятора к материнской плате. Регулируются обороты вентилятора, начиная от 800 об/мин и заканчивая 2800 об/мин, а диапазон создаваемого потока находится в пределах 15.7 - 54.8 CFM.

Из положительных моментов – использование особых стойких к изнашиванию подшипников, что увеличивает срок наработки на отказ до 40 тысяч часов. Для снижения вибраций у вентилятора имеются четыре резиновые прокладки. Крепится к радиатору он с помощью специальных скоб, идущих в комплекте.

Радиатор

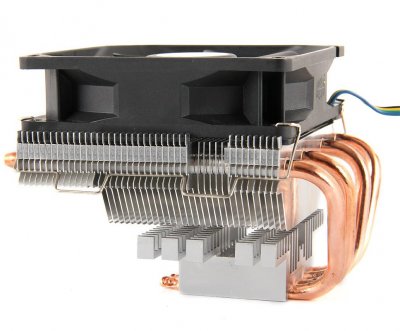

Низкопрофильный кулер снабжен радиатором высотой всего 58 миллиметров, при этом весь поток воздуха направлен на процессор. Все основание алюминиевое, а для отвода тепла имеется 4 медные трубки, впечатанные в поверхность основания. Эти трубки напрямую контактируют с процессором, поэтому отведение тепла происходит очень эффективно. Поверхность радиатора имеет, на мой взгляд, симпатичную, грубую обработку, он весь покрыт мелкими царапинами, что может не всем понравиться. Пластин у алюминиевого радиатора 45, суммарная площадь поверхности составляет около 2000 квадратных сантиметров.

Крепление устройства

Для сокетов Intel и AMD существуют различия в креплении. Для Intel имеется большая свобода выбора в креплении устройства к плате. Хотя здесь всё стандартно, всёже схему крепления постарались упростить, разделив весь процесс на два этапа. Первый – пристёгивание крепления пластиковыми защёлками, а второй – установка самого кулера и присоединение его к креплению. Ориентация кулера возможна на любой угол. А вот в сокетах AMD всё довольно жёстко, и ориентация кулера зависит от положения установленного на материнскую плату крепления.

Тестирование кулера

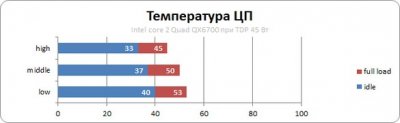

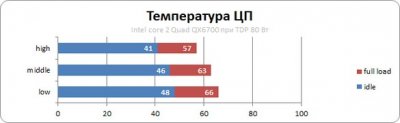

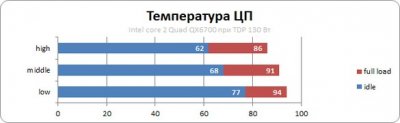

 Для тестирования использовалась система, содержащая процессор Intel Core 2 Quad QX6700, а также программы Prime95 v25.11 и RealTemp 3.40. Были измерены показатели при уровнях выделяемой мощности 45, 80, 100 и 130 Вт. Температурные показатели снимали при простое (idle) и разогреве компьютера (full load). Также были использованы три режима работы кулера: низкие обороты (low) – до 1300 об/мин, средние обороты (middle) – 2000 об/мин, высокие обороты (high) – до 2800 об/мин. Загрузка всех ядер процессора составляла 100%. Ниже приведены результаты тестировании.

Приведенные диаграммы показывают, что кулер достаточно эффективно держит температуру процессора в пределах, пригодных для работы, однако наилучшие результаты он показывает при использовании процессоров с TDP 80 Вт и ниже. При этом шум вентилятора остаётся довольно комфортным для работы.

Выводы

Конструкция кулера, несмотря на все достоинства, имеет один небольшой недостаток: расстояние между медными трубками у основания довольно большое, если бы оно было меньше, возможно улучшился бы теплообмен. Если отбросить это, то у Cooler Master в очередной раз получился прекрасный кулер, обеспечивающий стабильную работу процессора, при этом уровень шума остаётся приемлемым для пользователя. И наконец, низкопрофильная конструкция кулера Cooler Master Vortex может стать решающим аргументом в его покупке.
