Обзор Cooler Master CM 690 II Advanced Black

Мы будем говорить в данном обзоре о системном корпусе в формате MIDI. Будучи универсальными, такие системные блоки являются предпочтительным выбором для большинства домашних компьютеров, поскольку они позволяют легко организовать надлежащее охлаждение, установить несколько плат расширения и подключить много жестких дисков, что нередко требуется для нашеих постоянно растущих мультимедийных коллекций. Хотя для многих конфигураций MIDI будет иметь избыточный объем внутреннего пространства, они часто покупаются с прицелом на будущее, чтобы пользователь мог легко добавить несколько дисков, или даже построить массив RAID, и при этом не возиться с ограничениями типичных компактных компьютеров.

Продукты Cooler Master популярны из-за их привлекательной цены и функциональности. Модель 690 II Advanced является новинкой. Это рестайлинг версии успешной старшей модели, который призван повысить интерес пользователей (и продажи) путем небольших улучшений, изменений и дополнений.

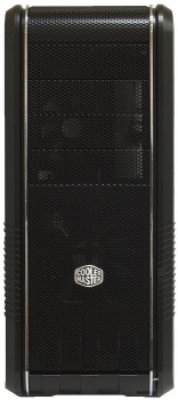

Внешне дизайн не изменился. Это еще одна модель системного блока, передняя панель которого состоит всего лишь из большой металлической сетки. Дизайнеры несколько оживили внешность черного ящика путем введения небольших элементов украшения, вставив две тонкие блестящие полосы, которые идут вокруг всего корпуса, попытались сгладить грубость модели скруглением стыков панелей.

Покрытие металла матовое, а не глянцевое. После всех блестящих и глянцевых системников, этот представляет собой настоящий праздник для глаз. Но не стоит думать, что это покрытие будет менее чувствительным к грязи и пыли. Общий дизайн не выглядит чисто утилитарно, при этом функциональность системы не пострадала.

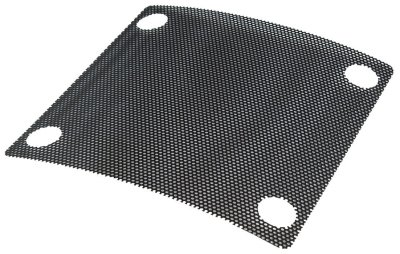

В наличии места для двух вентиляторов на боковой панели, поддерживающие типоразмеры 80, 92 и 120 мм. Нет самих вентиляторов и пылевых фильтров к ним в конфигурации по умолчанию, хотя сетки на передней и верхней панели оснащены такими фильтрами.

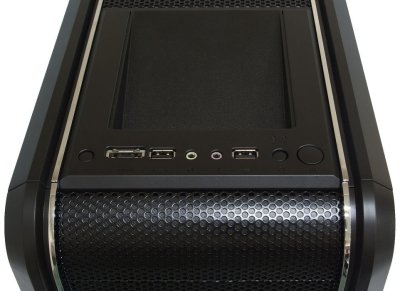

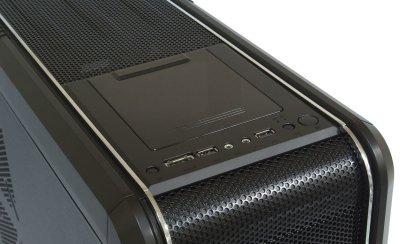

На самом краю верхней панели расположились кнопки и разъемы. Кнопки аккуратные и разных размеров. Помимо традиционных кнопок включения и перезагрузки, есть третья для включения подсветки.

Также мы видим здесь стандартный выбор разъемов: два порта USB размещены далеко друг от друга, один ESATA разъем и два аудио гнезда.

Задняя часть верхней панели покрыта металлической сеткой, под которой имеется тонкая ткань, выступающая в качестве фильтра от пыли. Верхняя и передняя панели могут быть сняты для очистки.

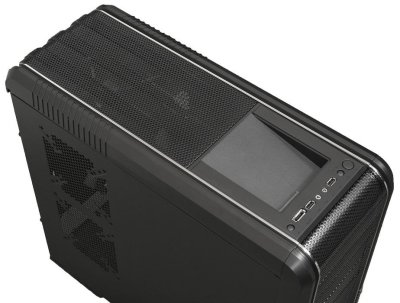

В передней части верхней панели сделана покатая поверхность. Давайте посмотрим на это поближе.

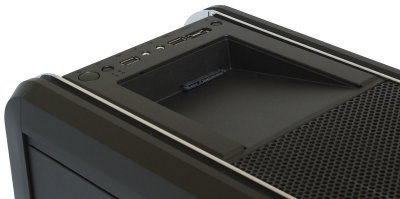

Производитель называет это X-Dock. На самом деле, это пара разъемов SATA (интерфейс и питание) в специальном внешнем отсеке. Это своего рода ESATA для людей, которые хотят, чтобы была возможность быстро подключать жесткие диски, не открывая корпуса системного блока. Нам нравится эта идея, тем более, что ее реализация очень дешева. Это будет оценено людьми, которые предпочитают хранить свои данные на жестких дисках, сложенных стопкой на полке. HDD тестеры также оценят эту удобную функцию по достоинству.

Но реализация не является совершенной. Мы полагаем, было бы лучше, если бы наклонная поверхность была разработана таким образом, что Вы подключали бы винчестер от себя, а не к себе. Это также облегчит отключение жесткого диска, не повреждая его разъема (но мы должны признать, что мы испытали несколько жестких дисков с этим X-Dock и ничего не сломали). Кроме того, производители жестких дисков рекомендуют устанавливать свою продукцию или вертикально или горизонтально и не любят таких косых позиций, так как это потенциально увеличивает количество ошибок.

Во всяком случае, это решение действительно хорошее и будет оставаться самым удобным до тех пор, пока ESATA интерфейс не научится подводить питание к жестким дискам до через единый интерфейсный кабель.

Если бы кнопки и X-Dock были на передней панели расположены горизонтально, внешность Cooler Master 690 II Advanced была бы просто отличной!

Если вам не нужен X-Dock, вы можете закрыть его полупрозрачной пластиковой панелью. К сожалению, даже 2,5-дюймовые HDD не могут разместиться в X-Dock так, чтобы крышка могла закрыться.

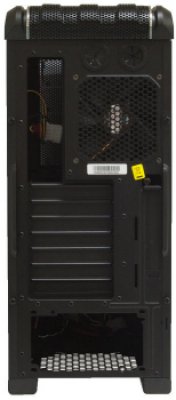

Фотография задней панели показывает нижнее положение блока питания. В верхней части задней панели есть два довольно больших прорезиненных отверстия для труб жидкостной системы охлаждения. 120-мм вентилятор (A12025-12CB-3BN-F1) находится там, где и ожидается. Он входит в стандартную конфигурацию системного блока. Как и остальные вентиляторы, он имеет как 3-контактный разъем питания, совместимый с материнской платой, так и адаптер для 4-контактного разъема блока питания.

Существует дополнительный кронштейн, расположенный вертикально рядом со скобами слота расширения. Вы можете заменить его на любой кронштейн с портами ввода / вывода. Это удобно, если у вас много карт расширения в компьютере.

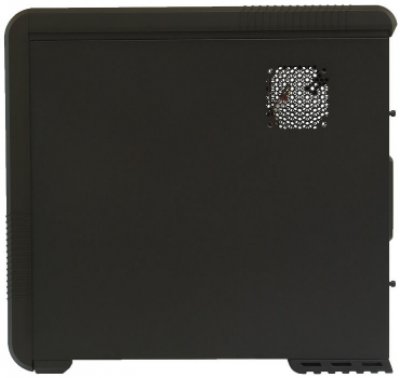

На правой панели есть место для 80-мм вентилятора, примерно напротив задней части процессорного разъема материнской платы. Нам действительно интересно, будет ли кто-то устанавливать там вентилятор. Во всяком случае, это будет сложно: места для кабелей позади монтажной панели материнской платы довольно мало, и стандартный вентилятор не помещается туда, придется искать специальную тонкую модель (можно повесить вентилятор на внешней стороне, конечно, но это не будет эстетично смотреться).

Поддержка этого системного блока не отличается от других продуктов. В передней части есть большая ножка с двумя резиновые прокладками. Сзади две прочные ножки сделаны из достаточно мягкой резины и размещены в углах нижней панели. Существует решетка вентиляции между задних ног, которая, очевидно, предназначена для работы вентилятора охлаждения в случае горизонтальной ориентации корпуса.

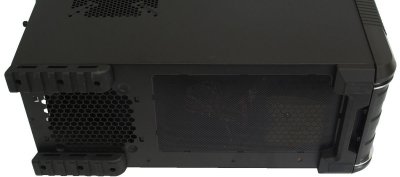

Передняя часть нижней панели снабжена отверстиями. На самом деле там две сетки. Сама панель, выполненная с отверстиями, покрыта съемной и более тонкой второй сеткой.

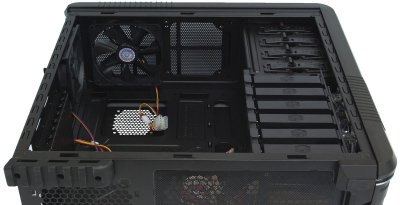

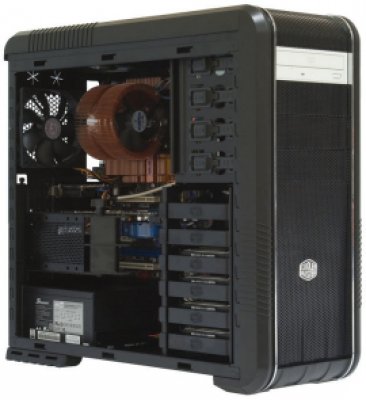

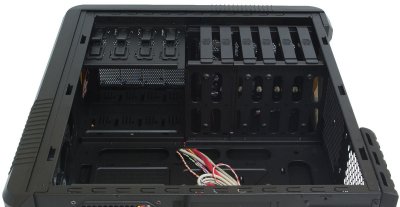

Существует много интересных особенностей внутри. У нас есть оригинальный и удобный быстросъемный винтовой механизм для крепления устройств в 5,25-дюймовых отсеке (путем перемещения рычага), поперечно выдвигаемый блок шести жестких дисков, и монтажная панель материнской платы с большим количеством ребер жесткости. Все черное. Каждое ребро аккуратно обработано. Сталь 0,7 миллиметров использована в каждой детали. Этого достаточно, чтобы сделать систему жесткой, но боковые панели немного играют, когда Вы берете их в руки.

Блок питания устанавливается на четыре небольшие винта с мягкими шайбами и крепится только на задней панели. Он может быть установлен двумя различными способами. Так, если у Вас есть БП с горизонтальным вентилятором, он не будет создавать встречный поток воздуха с вашей видеокартой, нарушая циркуляцию.

В наличии пылевой фильтр для блока питания, но о нем не стоит забывать, так как он будет нуждаться в регулярной чистке.

Кронштейн слота расширения удобен в использовании и изготовлен из того же металла, что и весь корпус. Он крепится с помощью винтов. Кстати, обратите внимание на две щели, проходящие вдоль слотов расширения.

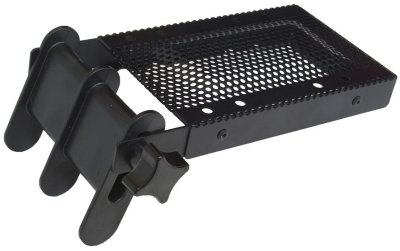

Они предназначены для этого, чтобы дополнительно поддерживать Вашу графическую карту, и позволяют установить 80-мм вентилятор рядом с ними. Эти щели необходимы для закрепления поддержки на требуемой высоте. Она может быть использована для нескольких карт, но это зависит от того, как далеко друг от друга расположены слоты PCI Express x16 на материнской плате. Эта конструкционная особенность может пригодиться для тяжелых топовых графических карт.

На верхней панели размещен один 120 мм вентилятор (A14025-10CB-3BN-F1). Вы можете добавить еще 140 версию или поставить пару 120-мм вентиляторов. Здесь может быть установлен и радиатор системы жидкостного охлаждения, если он не очень большой: материнская плата располагается слишком близко.

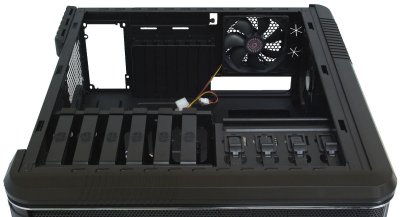

Этот корпус может быть покрыт вентиляторами со всех сторон. Есть место для 140 мм вентилятора в передней части стойки HDD, Вы можете также добавить 120-мм вентилятор на задней ее части. Обратите внимание, что существует два набора монтажных отверстий: вентиляторы могут быть в верхней и нижней части (интересно, какие жесткие диски могут потребовать столь интенсивного охлаждения) или установлены на разной высоте, чтобы охлаждать не четыре, а все шесть жестких дисков.

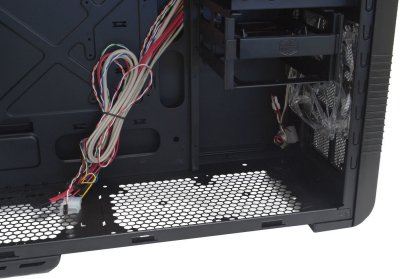

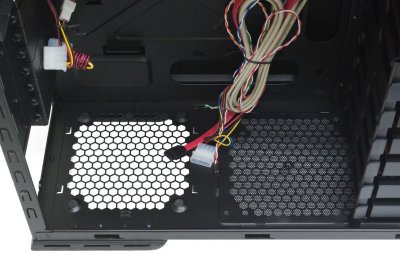

Но если у Вас есть только два жесткие диска, Вы можете просто удалить нижнюю часть стойки с четырьмя слотами, отвернув несколько винтов. Это освободит много места внутри корпуса. Есть два места для 120 мм вентиляторов на нижней панели устройства, которое кажется идеальным место для радиатора жидкостной системы охлаждения (но вы должны использовать короткие (предпочтительно 145мм) провода питания для этого).

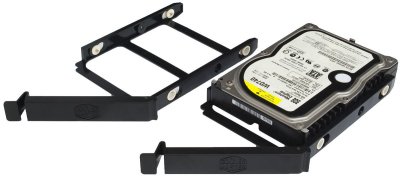

Жесткие диски устанавливаются в стойку с помощью специальных направляющих. Вы просто накладываете направляющие на Ваш жесткий диск, совмещая крепежные отверстия. Эта система установки легкая и простая.

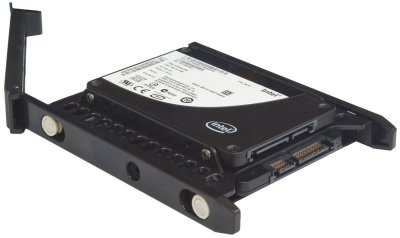

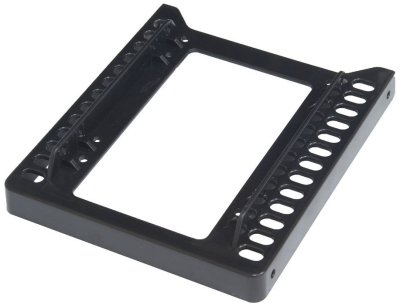

Существует адаптер для установки 2,5-дюймовых жестких дисков (например, SSD) в комплекте: два диска становятся в один слот. Достаточно удобное и полезное решение.

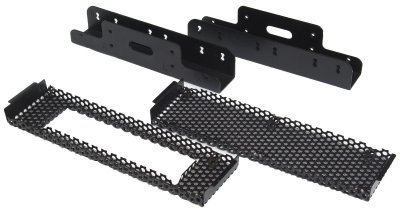

Для внешних 3,5-дюймовых устройств, одиночные направляющие и соответствующие лицевые панели входят в комплект поставки. Если Вы не замените лицевую панель, то можете использовать эти направляющие, чтобы установить внутренний жесткий диск.

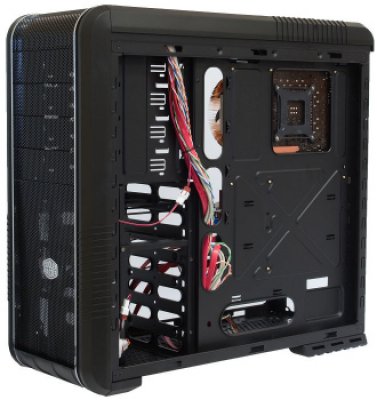

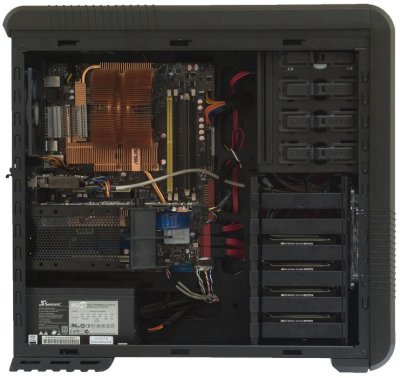

Теперь, давайте посмотрим на правую панель, где должны быть скрыты кабели. Выполнено много отверстий в монтажной пластине материнской платы, их края аккуратно развальцованы. Окно для установки задней пластины процессорного кулера не большое, поэтому задняя пластина может быть несколько скрыта от глаз на материнских платах с различными позициями процессорного сокета.

У нас не было проблем при сборке и установке нашей тестовой конфигурации в этот системный блок. Cooler Master 690 II Advanced можно вместить видеокарту до 30 см в длину, так что Вы можете иметь некоторые проблемы только с чрезвычайно длинной моделью Radeon HD 5970.

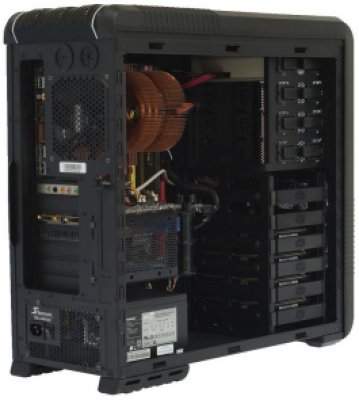

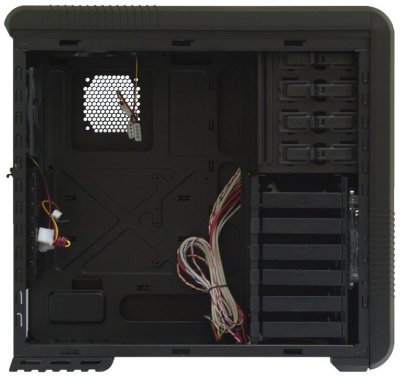

Кабели удобно могут быть скрыты за монтажной пластиной материнской платы, но там не много места. Закрытие боковой панели может вызвать некоторые проблемы, поэтому вам следует подумать заранее, как вы собираетесь подключить и заложить кабели так, чтобы они не проходили друг над другом. Нам удалось скрыть даже довольно толстые жгуты кабелей нашего питания, но это заняло некоторое время. SATA кабель с Г-образными разъемами предпочтительнее, так как обычные будут давить на боковую панель и могут получить повреждения.

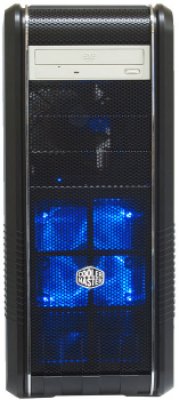

На снимке корпус с включенной подсветкой.

Заключение

Нам субъективно очень понравился этот системный блок. Может быть, не идеальный, но Cooler Master 690 II Advanced очень хороший продукт, который поддерживает широкий спектр конфигураций компьютеров. Он позволяет настраивать систему вентиляции и в состоянии справиться с большим количеством жестких дисков.

Cooler Master обеспечивает удобный способ сокрытия кабелей, поддерживает до десяти вентиляторов, и имеет разборные разделы нижней части стойки HDD. Он также предлагает уникальную возможность для подключения жестких дисков за пределами системного блока - X-Dock функцию.
