Краткий обзор Asus Z87-WS

В данном обзоре будет рассмотрена материнская плата ASUS Z87-WS, по заявлению производителя она рассчитана на использование в рабочих станциях и игровых компьютерах. Эффективная работа системы воздушного охлаждения, четыре полноразмерных PCIe-слота для видеоадаптеров и два сетевых интерфейса – серьезное оснащение, не так ли?

Упаковка и комплектация

Плата продается в коробке среднего размера. В сравнении с большинством других материнских плат производства ASUS, коробка Z87-WS отличается большей толщиной. По традиции, на лицевой стороне находится откидная страница с перечисленными особенностями и фирменными технологиями, информация занимает весь разворот, никаких прозрачных окон здесь нет. Компания часто использует принцип «коробка в коробке», обозреваемая модель не стала исключением. Графическое содержание оболочки полностью повторяет содержание самой коробки, непонятно зачем производитель так упаковывает свою продукцию, ведь получается больше мусора. На задней стороне коробки изображена сама материнская плата с перечислением всех технических характеристик. Там же можно увидеть расшифровку аббревиатур фирменных технологий. Комплект поставки уложен в картонный поддон, в него входит следующая атрибутика:

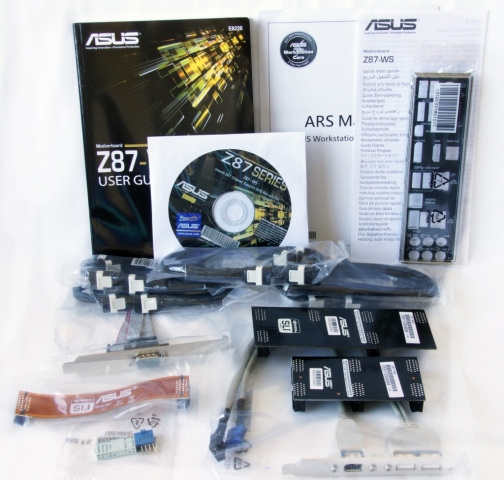

Придраться к комплектации нельзя, но кому-то может не хватать мостов линейки CrossFire X. Порадовало большое количество SATA-кабелей и заглушки под разные порты (благодаря им компьютер будет не так сильно пылиться). Производителю стоило сделать коробку еще больше, тогда бы комплект поставки можно было разложить аккуратнее (так сделано во всех материнских платах торговой марки ROG). Материнская плата лежит на самом дне коробки, она уложена в большой антистатический пакет. Под материнской платой лежит небольшая картонка, при транспортировке она сохраняет неподвижность содержимого.

Внешний вид

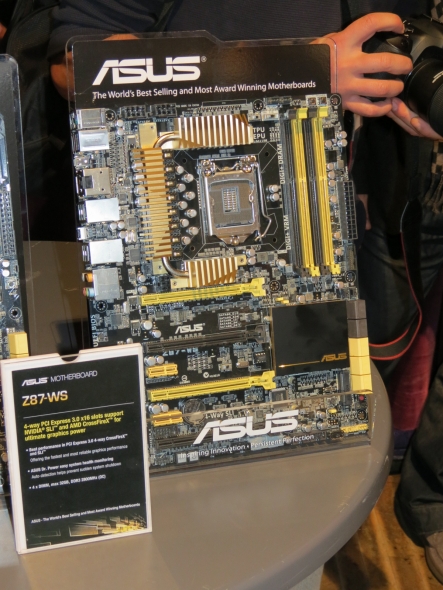

Обозреваемая плата выполнена в форм-факторе ATX. При первом же взгляде замечаешь, что Z87-WS существенно отличается от других плат модельного ряда Z87. Алюминиевый радиатор преобразователя питания CPU не отличается никакими излишествами. В распоряжении владельца 4 полноразмерные PCIe. Мало того, все эти слоты находятся на равном расстоянии друг от друга. Обилие контактных площадок говорит о предрасположенности платы к разгону. О других моделях линейки Z87 напоминает лишь цветовое оформление радиатора.

На тыльной стороне платы никаких элементов нет, но видно, что радиатор имеет винтовое крепление. Причем, если верхний радиатор прикручен на стандартные винты, то в остальных радиаторах используется пружина. К сожалению, никаких прижимных пластин здесь нет, винты прикручены прям через текстолит. Околопроцессорного пространства явно мало.

Пусть даже радиатор невысокий, при установке огромного кулера или водоблока системы водного охлаждения, неудобных моментов не избежать. Графический порта и процессорного разъема расположены слишком близко друг к другу. При выборе системы охлаждения лучше хорошо подумать и все рассчитать. Зато имеется поддержка четырех графических адаптеров, построить платформу SLI или CrossFire X очень просто. Для оперативной памяти выделено четыре слота с односторонними защелками.

Поскольку самый первый полноразмерный слот PCIe (ближе всего к процессорному блоку) находится высоко, то решение использовать односторонние защелки целиком логично, при установленной видеокарте заменить планку оперативной памяти очень просто. Максимально допустимый объем ОЗУ ограничивается 32 Гб, следовательно, материнская плата поддерживает планки объемом до 8 Гб.

Для работы в двухканальном режиме планки необходимо вставлять в одноцветные слоты. Если у вас всего две планки памяти, для лучшей совместимости производителем рекомендуется использовать нечетные слоты (окрашены в желтый цвет). Если же у вас всего одна планка, ее необходимо вставить во второй слот. По традиции, в верхнем правом углу материнской платы находится кнопка проверки памяти. Ее рекомендуется использовать при проблемах совместимости платы с модулями ОЗУ различных фирм-производителей.

Около кнопки проверки памяти находится еще одна кнопка «DirectKey», она предназначена для включения системы с входом в меню UEFI (некий аналог BIOS). Немного левее находится переключатель режима энергопотребления «EPU» и выбора профиля авторазгона «TPU».

По сравнению с ранними моделями материнских плат ASUS, режим автоматического разгона Z87-WS никак не изменился. При выборе первого режима плата увеличивает коэффициент умножения (х42) с учетом нагрузки, но частота остается прежней, при выборе второго режима увеличивается не только коэффициент умножения (до х34) но и сама несущая частота (125 МГц). Проблема с излишне высоким напряжением питания CPU по-прежнему не решена (актуально для первого режима разгона). Расположение слотов для плат расширения перекочевало от модели P8Z77 WS.

Между процессорным блоком и верхним слотом расширения находится разъем дополнительного питания, его рекомендуется использовать при построении Multi-GPU платформ. Разъемы SATA-портов припаяны неподалеку от правого нижнего угла. Полоса пропускания всех портов составляет 6 Гб/с. Между SATA-портами и разъемом MSATA находится кнопка сброса настроек BIOS. Хорошо, что производитель поставил именно кнопку, а не контактные площадки для джампера. При построении открытой системы или презентационного стенда снимать батарейку или замыкать контакты приходится довольно часто, а с кнопкой все просто – нажал и готово.

Кнопки отключения и перезагрузки системы имеют светодиодную подсветку. Они светятся при подведении 5-вольтного напряжения к специальному джамперу материнской платы. Чтобы упростить процесс диагностики всплывающих ошибок, на плате имеется 4-разрядный 7-сегментный индикатор. В случае ошибки на нем отображается соответствующий POST-код.

В нижнем правом углу материнской платы, непонятно зачем, установлен стандартный USB-разъем (как в модели P8Z77 WS). Возможно, он будет полезен при построении открытой системы, когда тянуться до задней панели ввода-вывода не очень удобно. Ровно над этим USB-портом находятся две группы контактов с установленными в них джамперами. Верхняя группа контактов отвечает за выбор режима регулировки скорости вентиляторов. Такое решение было задействовано и в плате P8Z77 WS. Если в вашем корпусе установлены вентиляторы с четырьмя контактами, то верхний джампер нужно установить в крайнее правое положение. Крайнее левое положение необходимо при установке 3-pin вентиляторов.

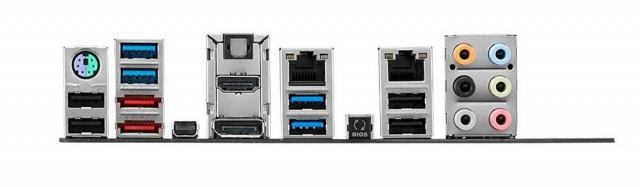

На I/O-панели имеются следующие разъемы:

Расположение элементов панели ввода-вывода нареканий не вызывает, пространство используется рационально. Компоновку можно назвать эталонной.

Система охлаждения процессорного блока

Конструкция из трех радиаторов и тепловой трубки предназначена для охлаждения преобразователя питания CPU. Чипсет (отвечающий за коммуникации) охлаждается четвертым независимым радиатором. Массивные и высокие радиаторы на вид кажутся эффективными.

Межреберное пространство большое, а сами ребра достаточно толстые. Даже в пассивном режиме подобная конфигурация должна отлично справляться со своей задачей. Для передачи тепла от северного моста к радиатору используются густые ленты из термопасты. Радиаторы плотно прилегают ко всем элементам.

Южный мост охлаждается не радиатором, а обычным медным блоком без каких-либо ребер. Подобная конструкция уже встречалась в плате P8Z77 WS. Достаточно просто прикоснуться к медной пластине, чтобы понять, что проблем с тепловыделением не возникает.

**Основные конкуренты в ценовом сегменте** - ASRock Z77 Extreme11, Gigabyte G1.SNIPER-3, MSI Z87 MPOWER MAX, Intel BOXDX79SR.

Заключение

Практическое использование материнской платы ASUS Z87-WS оставляет лишь положительные эмоции. Плата работает без проблем, температурный запас позволяет в полной мере разогнать процессор и память. К преимуществам стоит отнести индикатор системных ошибок и возможность быстрой перезагрузки системы. Но главной особенностью Z87-WS стало наличие 4-х равноудаленных слотов PCIe. Целевой аудиторией ASUS Z87-WS являются энтузиасты, которые хотят самостоятельно собрать производительную платформу, для рядовых задач данная плата кажется излишней.
